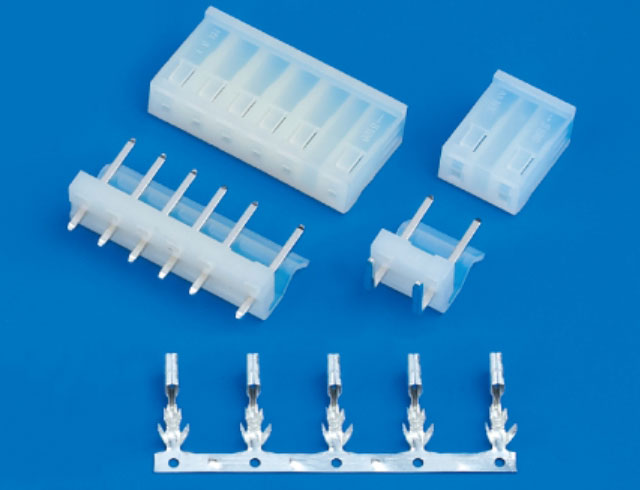

Соединители кабель-плата
Шаг 5,0/7.5 мм
Серии 5199/5289 - розетка на кабель, и вилка на плату
|
 |
Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1
мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) H: розетка
R: угловая вилка на
плату
S: прямая вилка на плату
3) Количество контактов
4) 01: без крепежных ушей
[ ]: с крепежными ушами
|
|

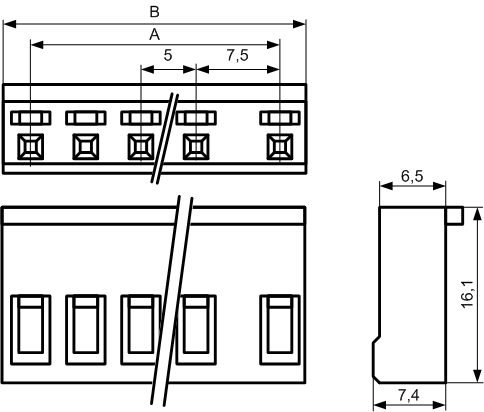

5199H-XX
- розетка на кабель |
| 24523 |
HX75000-2Y |
5199H-02 |
2 |
7,5 |
11,5 |
| 24280 |
HX75000-3Y |
5199H-03 |
3 |
12,5 |
16,5 |
| 24524 |
HX75000-4Y |
5199H-04 |
4 |
17,5 |
21,5 |
| 24525 |
HX75000-5Y |
5199H-05 |
5 |
22,5 |
26,5 |
| 24526 |
HX75000-6Y |
5199H-06 |
6 |
27,5 |
31,5 |
|
чертеж
|
|

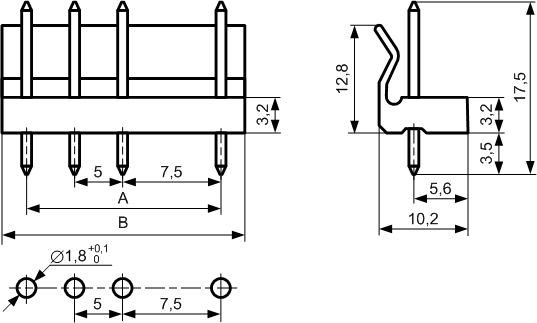

5289S-XX
- прямая вилка на плату |
| 24528 |
HX75002-2A |
5289S-02 |
2 |
7,5 |
11,6 |
| 24281 |
HX75002-3A |
5289S-03 |
3 |
12,5 |
16,6 |
| 37412 |
HX75002-4A |
5289S-04 |
4 |
17,5 |
21,6 |
| 24527 |
HX75002-5A |
5289S-05 |
5 |
22,5 |
26,6 |
| 42676 |
HX75002-6A |
5289S-06 |
6 |
27,5 |
31,6 |
|
чертеж
|
|

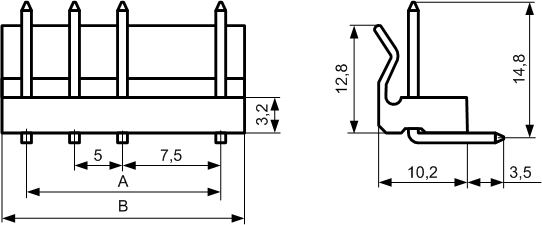

5289R0-XX
- угловая вилка на плату |
| 42677 |
HX75002-2WAP |
5289R0-02 |
2 |
7,5 |
11,6 |
| 42678 |
HX75002-3WAP |
5289R0-03 |
3 |
12,5 |
16,6 |
| 42679 |
HX75002-4WAP |
5289R0-04 |
4 |
17,5 |
21,6 |
| 42680 |
HX75002-5WAP |
5289R0-05 |
5 |
22,5 |
26,6 |
| 42681 |
HX75002-6WAP |
5289R0-06 |
6 |
27,5 |
31,6 |
|
чертеж
|
|

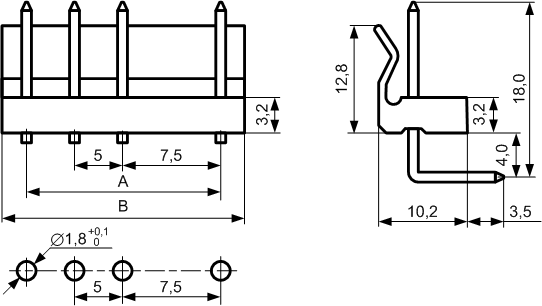

5289R4-XX
- угловая вилка на плату |
| 42682 |
HX75002-2WAG |
5289R4-02 |
2 |
7,5 |
11,6 |
| 42683 |
HX75002-3WAG |
5289R4-03 |
3 |
12,5 |
16,6 |
| 42684 |
HX75002-4WAG |
5289R4-04 |
4 |
17,5 |
21,6 |
| 42685 |
HX75002-5WAG |
5289R4-05 |
5 |
22,5 |
26,6 |
| 42686 |
HX75002-6WAG |
5289R4-06 |
6 |
27,5 |
31,6 |
|
чертеж
|
|

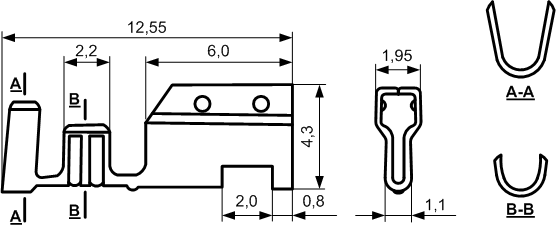

HX39606-PT
- контакт (терминал) для
розетки на кабель 5199H-XX |
|
чертеж
|
|
|
|
|
|
