Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 4,2 мм
Серия 5557 (MF-XXF) - розетка на кабель
|
|
Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Количество контактов
1) Серия
2) Количество контактов
21043 |
MF-2F |
|
5,4 |
17914 |
MF-4F |
4,2 |
9,6 |
21052 |
MF-6F |
8,4 |
13,8 |
17334 |
MF-8F |
12,6 |
18,0 |
21056 |
MF-10F |
16,8 |
22,2 |
17256 |
MF-12F |
21,0 |
26,4 |
35470 |
MF-14F |
25,2 |
30,6 |
21024 |
MF-16F |
29,4 |
34,8 |
60080 |
MF-18F |
33,6 |
39,0 |
17913 |
MF-20F |
37,8 |
43,2 |
21025 |
MF-22F |
42,0 |
47,4 |
17912 |
MF-24F |
46,2 |
51,6 |
|

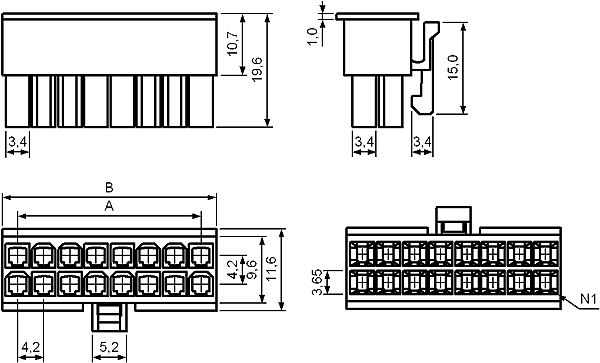

чертеж |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
