| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 3,0 мм
Серия 5560 - розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Количество контактов
| 76327 |
5560-02 |
|
3,9 |
| 51860 |
5560-04 |
3,0 |
6,9 |
| 51861 |
5560-06 |
6,0 |
9,9 |
| 59993 |
5560-08 |
9,0 |
12,9 |
| 59994 |
5560-10 |
12,0 |
15,9 |
| 59995 |
5560-12 |
15,0 |
18,9 |
| 59996 |
5560-14 |
18,0 |
21,9 |
| 35350 |
5560-16 |
21,0 |
24,9 |
| 59997 |
5560-18 |
24,0 |
27,9 |
| 59998 |
5560-20 |
27,0 |
30,9 |
| 59999 |
5560-22 |
30,0 |
33,9 |
| 60000 |
5560-24 |
33,0 |
36,9 |
|

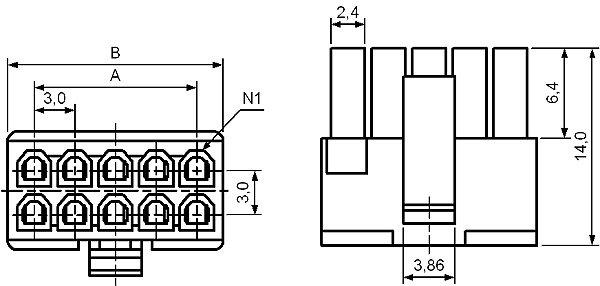

чертеж |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
