Соединители кабель-плата
Шаг 3,0 мм
Серия 5561 - розетка на кабель
|
 |
Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Количество контактов
| 51862 |
5561-02 |
|
3,90 |
4,09 |
| 16552 |
5561-04 |
3,00 |
6,90 |
7,09 |
| 51863 |
5561-06 |
6,00 |
9,90 |
10,08 |
| 60001 |
5561-08 |
9,00 |
12,90 |
13,08 |
| 60002 |
5561-10 |
12,00 |
15,90 |
16,06 |
| 60003 |
5561-12 |
15,00 |
18,90 |
19,08 |
| 60004 |
5561-14 |
18,00 |
21,90 |
22,07 |
| 60005 |
5561-16 |
21,00 |
24,90 |
25,07 |
| 60006 |
5561-18 |
24,00 |
27,90 |
26,07 |
| 60007 |
5561-20 |
27,00 |
30,90 |
31,06 |
| 60008 |
5561-22 |
30,00 |
33,90 |
34,06 |
| 60009 |
5561-24 |
33,00 |
36,90 |
37,06 |
|

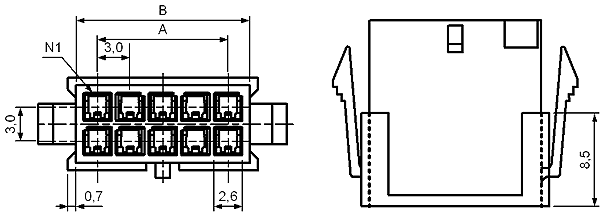

чертеж |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
