Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 4,2 мм
Серия 5566 (MF-XxXXMSB) - прямая вилка на плату
|
|
Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1
мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
1) Серия
2) Количество контактов
1) Серия
2) Количество контактов
x |
MF-2MSB |
|
5,4 |
x |
MF-4MSB |
4,2 |
9,6 |
x |
MF-6MSB |
8,4 |
13,8 |
x |
MF-8MSB |
12,6 |
18,0 |
x |
MF-10MSB |
16,8 |
22,2 |
x |
MF-12MSB |
21,0 |
26,4 |
x |
MF-14MSB |
25,2 |
30,6 |
x |
MF-16MSB |
29,4 |
34,8 |
x |
MF-18MSB |
33,6 |
39,0 |
x |
MF-20MSB |
37,8 |
43,2 |
x |
MF-22MSB |
42,0 |
47,4 |
x |
MF-24MSB |
46,2 |
51,6 |
|

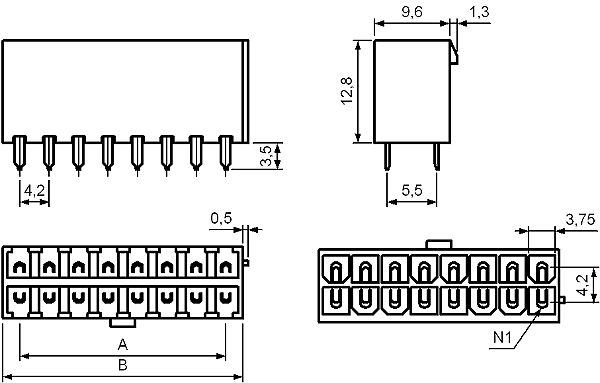

чертеж |
|
|
|
|
|
