Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 4,2 мм
Серия 5569 (MF-2xXXMRB) - вилка на плату
|
|
Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1
мин.
Рабочая температура: -25...+125°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом
Перейти в магазин >>
|
1) Серия
2) R: угловая вилка на плату
3) Количество контактов:
2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24
4) 01: без крепежных ушей
[ ]: с крепежными ушами
1) Серия
2) Количество контактов:
2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24
|

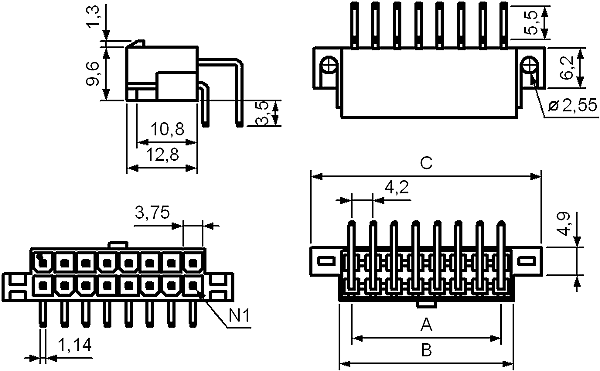

чертеж |
|
|
|
|
|
