Соединители кабель-плата

Шаг 5,08 мм

Серии 8980 (TH-XXF) и 8981 (THP-XXMR) - вилка и розетка на кабель. вилка на плату

Электрические характеристики:
Максимальный ток: 7 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

8980	-	04
1		2

1) Серия
2) Количество контактов: 4

8980	R	-	04	-	SMD
1	2		3

1) Серия
2) R: угловая вилка на плату
S: прямая вилка на плату
SM: для поверхностного монтажа
3) Количество контактов: 4

Код товара	Марка

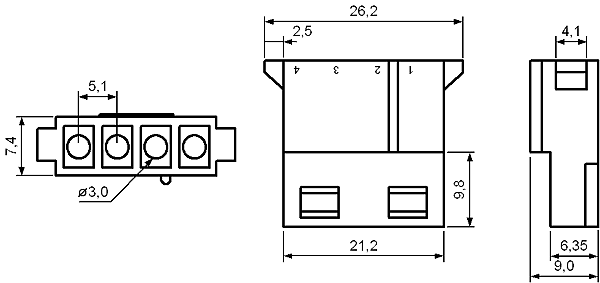

16560	8980-04 - розетка на кабель	чертеж

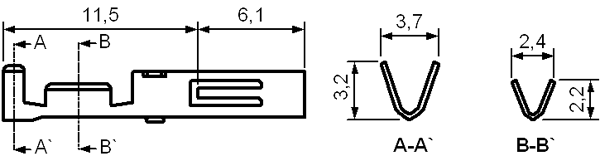

22087	8980T - контакты для розетки на кабель	чертеж

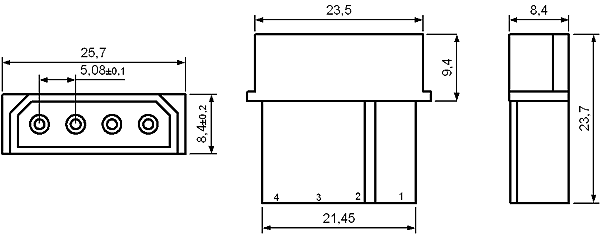

17207	8981-04 - вилка на кабель	чертеж

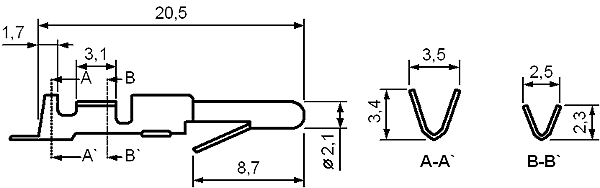

16571	8981T - контакты для вилки на кабель	чертеж

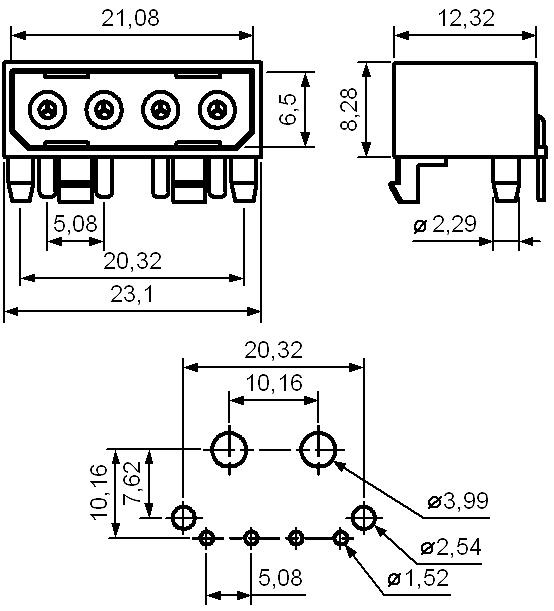

16569	8981R-04 - угловая вилка на плату	чертеж

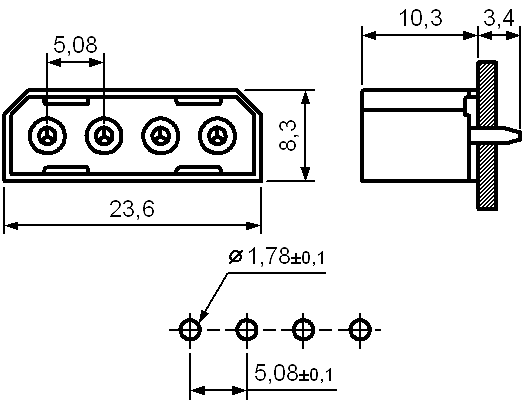

16561	8981S-04 - прямая вилка на плату	чертеж
