| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,00 мм

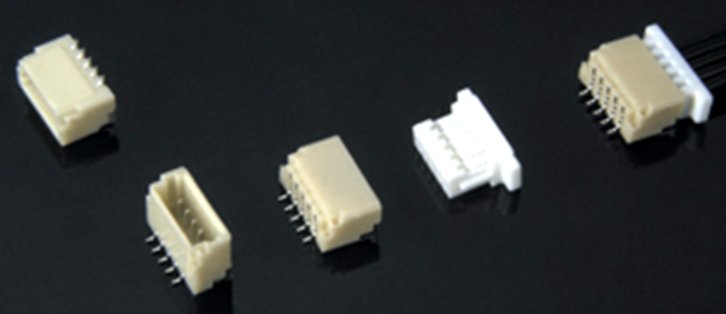

Серия A1001(SH1.0, 1600) - однорядные розетка на кабель, вилки прямая и угловая SMD
|
Электрические характеристики:
Максимальный ток: 1A AC,DC
Максимальное напряжение: 50 В AC,DC
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость:
перемен. напяжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С Материал:
Изолятор: розетка - PBT (полибутилентерефталат) UL94V-0; вилка - нейлон-6T UL94V-0
Контакты: фосфористая бронза, луженая оловом |
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
1) Серия
2) SMT: для поверхностного монтажа
3) Количество контактов
4) Тип:
A: прямая вилка на плату
AW: угловая вилка на плату |
|
|

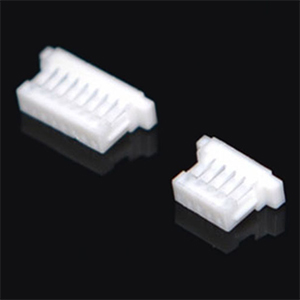

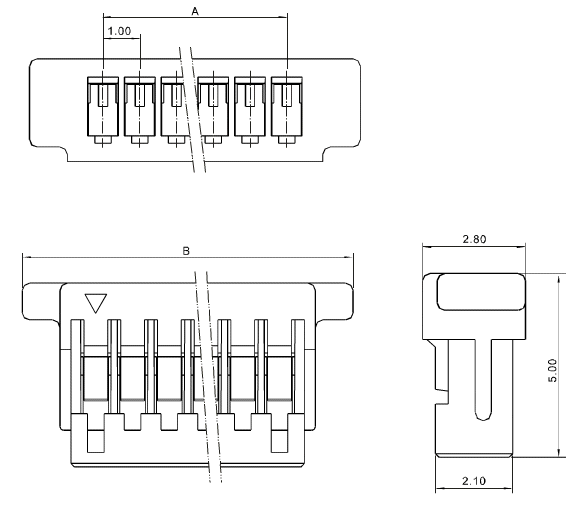

A1001-xxY (SHR-xxV-S-B)
- корпус однорядной розетки на кабель
чертеж |
| 17426 |
A1001-02Y |
SHR-02V-S-B, 1.0-2Y |
2 |
1,00 |
5,00 |
| 23172 |
A1001-03Y |
SHR-03V-S-B, 1.0-3Y |
3 |
2,00 |
6,00 |
| 17425 |
A1001-04Y |
SHR-04V-S-B, 1.0-4Y |
4 |
3,00 |
7,00 |
| 17424 |
A1001-05Y |
SHR-05V-S-B, 1.0-5Y |
5 |
4,00 |
8,00 |
| 23173 |
A1001-06Y |
SHR-06V-S-B, 1.0-6Y |
6 |
5,00 |
9,00 |
| 23174 |
A1001-07Y |
SHR-07V-S-B, 1.0-7Y |
7 |
6,00 |
10,00 |
| 17423 |
A1001-08Y |
SHR-08V-S-B, 1.0-8Y |
8 |
7,00 |
11,00 |
| 23175 |
A1001-09Y |
SHR-09V-S-B, 1.0-9Y |
9 |
8,00 |
12,00 |
| 23176 |
A1001-10Y |
SHR-10V-S-B, 1.0-10Y |
10 |
9,00 |
13,00 |
| 23177 |
A1001-11Y |
SHR-11V-S-B, 1.0-11Y |
11 |
10,00 |
14,00 |
| 23178 |
A1001-12Y |
SHR-12V-S-B, 1.0-12Y |
12 |
11,00 |
15,00 |
| 23179 |
A1001-13Y |
SHR-13V-S-B, 1.0-13Y |
13 |
12,00 |
16,00 |
| 23180 |
A1001-14Y |
SHR-14V-S-B, 1.0-14Y |
14 |
13,00 |
17,00 |
| 23181 |
A1001-15Y |
SHR-15V-S-B, 1.0-15Y |
15 |
14,00 |
18,00 |
| 23243 |
A1001-20Y |
SHR-20V-S-B, 1.0-20Y |
20 |
19,00 |
23,00 |
|
|

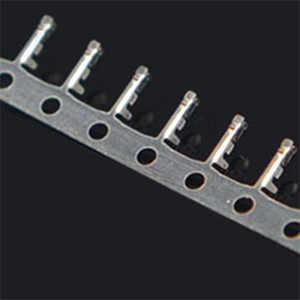

| A1001-Te (SSH-003T-P0.2-H)
- контакты для розетки на кабель

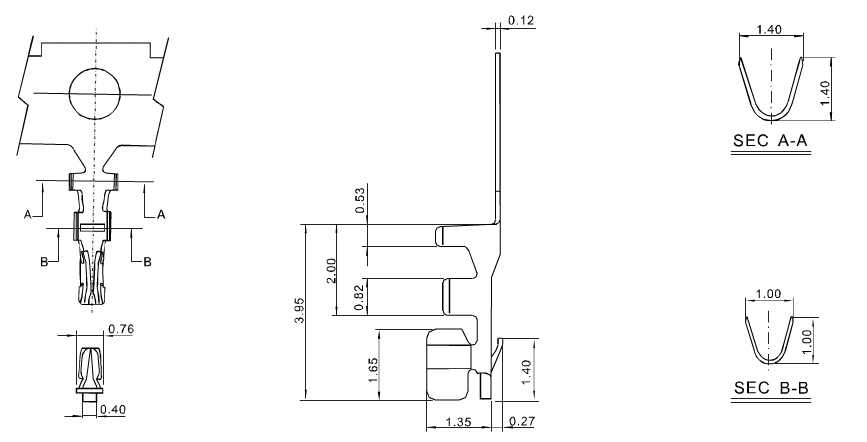

чертеж
|
| 51435 |
A1001-Te |
SSH-003T-P0.2-H, 1.0-T |
0,032-0,08 |
32-28 |
0,4-0,8 |
23000 |
|
|
|

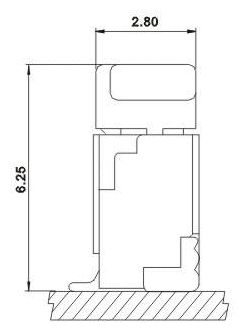

A1001-xxA (BMxxB-SRSS-TB)

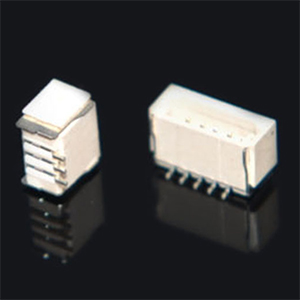

- вилка однорядная прямая SMD

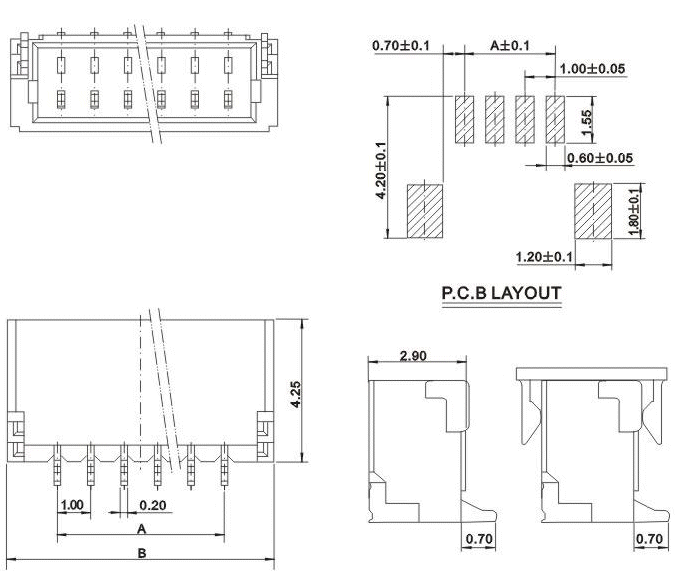

сборочный чертеж
чертеж
|
| 17419 |
A1001-SMT-02A |
BM02B-SRSS-TB, 1.0-LA-2P |
2 |
1,00 |
4,00 |
| 23193 |
A1001-SMT-03A |
BM03B-SRSS-TB, 1.0-LA-3P |
3 |
2,00 |
5,00 |
| 23194 |
A1001-SMT-04A |
BM04B-SRSS-TB, 1.0-LA-4P |
4 |
3,00 |
6,00 |
| 17418 |
A1001-SMT-05A |
BM05B-SRSS-TB, 1.0-LA-5P |
5 |
4,00 |
7,00 |
| 23195 |
A1001-SMT-06A |
BM06B-SRSS-TB, 1.0-LA-6P |
6 |
5,00 |
8,00 |
| 23196 |
A1001-SMT-07A |
BM07B-SRSS-TB, 1.0-LA-7P |
7 |
6,00 |
9,00 |
| 23197 |
A1001-SMT-08A |
BM08B-SRSS-TB, 1.0-LA-8P |
8 |
7,00 |
10,00 |
| 23198 |
A1001-SMT-09A |
BM09B-SRSS-TB, 1.0-LA-9P |
9 |
8,00 |
11,00 |
| 23199 |
A1001-SMT-10A |
BM10B-SRSS-TB, 1.0-LA-10P |
10 |
9,00 |
12,00 |
| 23200 |
A1001-SMT-11A |
BM11B-SRSS-TB, 1.0-LA-11P |
11 |
10,00 |
13,00 |
| 23201 |
A1001-SMT-12A |
BM12B-SRSS-TB, 1.0-LA-12P |
12 |
11,00 |
14,00 |
| 23202 |
A1001-SMT-13A |
BM13B-SRSS-TB, 1.0-LA-13P |
13 |
12,00 |
15,00 |
| 23203 |
A1001-SMT-14A |
BM14B-SRSS-TB, 1.0-LA-14P |
14 |
13,00 |
16,00 |
| 23204 |
A1001-SMT-15A |
BM15B-SRSS-TB, 1.0-LA-15P |
15 |
14,00 |
17,00 |
| 23260 |
A1001-SMT-20A |
BM20B-SRSS-TB, 1.0-LA-20P |
20 |
19,00 |
22,00 |
|
|
|

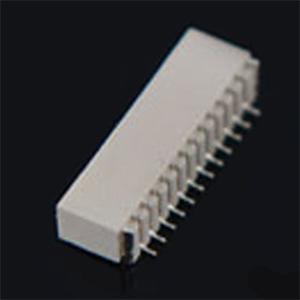

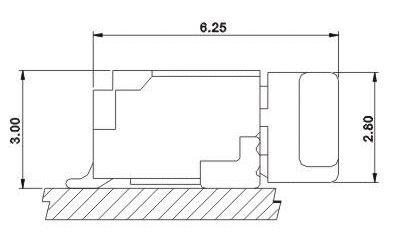

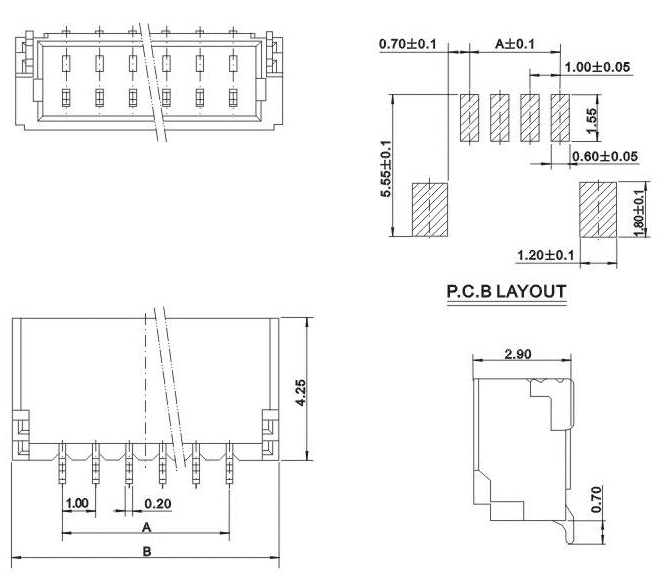

A1001-XXAW
- вилка однорядная угловая SMD
сборочный чертеж
чертеж
|
| 17422 |
A1001-SMT-02AW |
SM02B-SRSS-TB, 1.0-2AWT |
2 |
1,00 |
4,00 |
| 23182 |
A1001-SMT-03AW |
SM03B-SRSS-TB, 1.0-3AWT |
3 |
2,00 |
5,00 |
| 17421 |
A1001-SMT-04AW |
SM04B-SRSS-TB, 1.0-4AWT |
4 |
3,00 |
6,00 |
| 23183 |
A1001-SMT-05AW |
SM05B-SRSS-TB, 1.0-5AWT |
5 |
4,00 |
7,00 |
| 23184 |
A1001-SMT-06AW |
SM06B-SRSS-TB, 1.0-6AWT |
6 |
5,00 |
8,00 |
| 23185 |
A1001-SMT-07AW |
SM07B-SRSS-TB, 1.0-7AWT |
7 |
6,00 |
9,00 |
| 17420 |
A1001-SMT-08AW |
SM08B-SRSS-TB, 1.0-8AWT |
8 |
7,00 |
10,00 |
| 23186 |
A1001-SMT-09AW |
SM09B-SRSS-TB, 1.0-9AWT |
9 |
8,00 |
11,00 |
| 23187 |
A1001-SMT-10AW |
SM10B-SRSS-TB, 1.0-10AW |
10 |
9,00 |
12,00 |
| 23188 |
A1001-SMT-11AW |
SM11B-SRSS-TB, 1.0-11AW |
11 |
10,00 |
13,00 |
| 23189 |
A1001-SMT-12AW |
SM12B-SRSS-TB, 1.0-12AW |
12 |
11,00 |
14,00 |
| 23190 |
A1001-SMT-13AW |
SM13B-SRSS-TB, 1.0-13AW |
13 |
12,00 |
15,00 |
| 23191 |
A1001-SMT-14AW |
SM14B-SRSS-TB, 1.0-14AW |
14 |
13,00 |
16,00 |
| 23192 |
A1001-SMT-15AW |
SM15B-SRSS-TB, 1.0-15AW |
15 |
14,00 |
17,00 |
| 51453 |
A1001-SMT-20AW |
SM20B-SRSS-TB, 1.0-20AW |
20 |
19,00 |
22,00 |
|
|
|
|
|
