Соединители кабель-плата

Шаг 1,00 мм

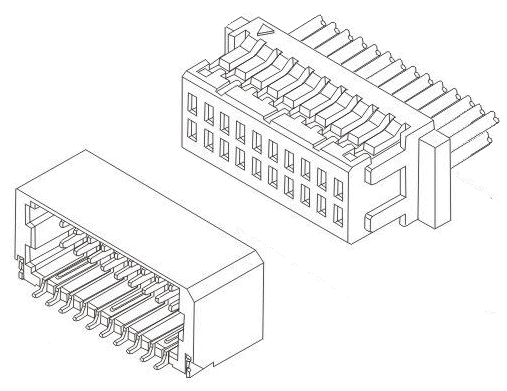

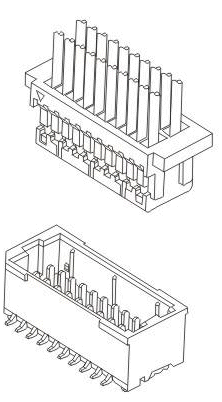

Серия A1001X2 (SHD) - двухрядные розетка на кабель, прямая и угловая SMD вилки на плату

Электрические характеристики:
Максимальный ток: 1A AC,DC
Максимальное напряжение: 50 В AC,DC
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость:
перемен. напяжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: розетка - PBT (полибутилентерефталат) UL94V-0; вилка - нейлон-6T UL94V-0
Контакты: фосфористая бронза, луженая оловом

A1001	-	XX	Y	x2
1		2	3	4

1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
4) Кол-во рядов: X2 - два ряда

A1001	-	SMT	-	XX	AW	x2
1		2		3	4	5

1) Серия
2) SMT: для поверхностного монтажа
3) Количество контактов
4)Тип:
    A: прямая вилка на плату
    AW: угловая вилка на плату
5) Кол-во рядов:  X2 - два ряда

A1001-xxYX2 (SHDR-xxV-S-B)
- двухрядная розетка на кабель

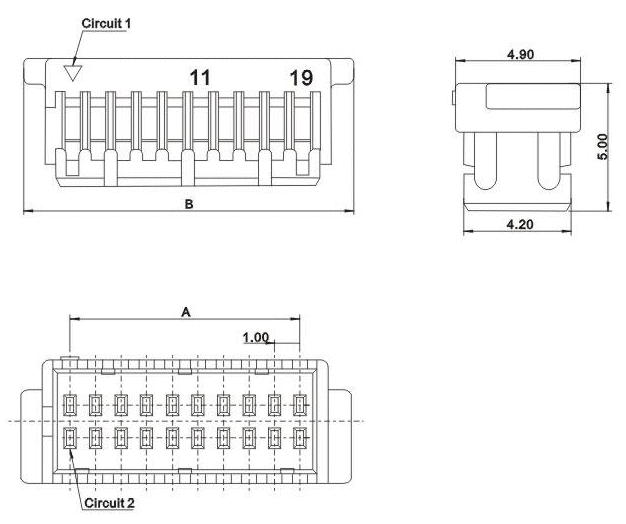

A1001-XXYx2 - двухрядная розетка на кабель

чертеж

Код товара	Кол-во контактов	Марка	Аналоги	Размеры, мм
Код товара	Кол-во контактов	Марка	Аналоги	A	B
	2x6	A1001-06YX2	-	5,00	9,00
	2x8	A1001-08YX2	-	7,00	11,00
51456	2x10	A1001-10YX2	SHDR-20V-S-B	9,00	13,00
51457	2x15	A1001-15YX2	SHDR-30V-S-B, KR1000WV-S-F-2X15P	14,00	18,00
51458	2x20	A1001-20YX2	SHDR-40V-S-B, KR1000WV-S-F-2X20P	19,00	23,00
51459	2x25	A1001-25YX2	SHDR-50V-S-B, KR1000WV-S-F-2X25P	24,00	28,00

A1001-Te (SSH-003T-P0.2-H)
- контакты для розетки на кабель

чертеж

A1001-Te - контакты для розетки на кабель

Код товара	Марка	Аналоги	Провод
Код товара	Марка	Аналоги	мм²	AWG#	Диаметр изоляции O.D. (мм)
51435	A1001-Te	SSH-003T-P0.2-H	0,032-0,08	32-28	0,4-0,8

A1001-XXAx2
- двухрядная прямая
SMD вилка на плату

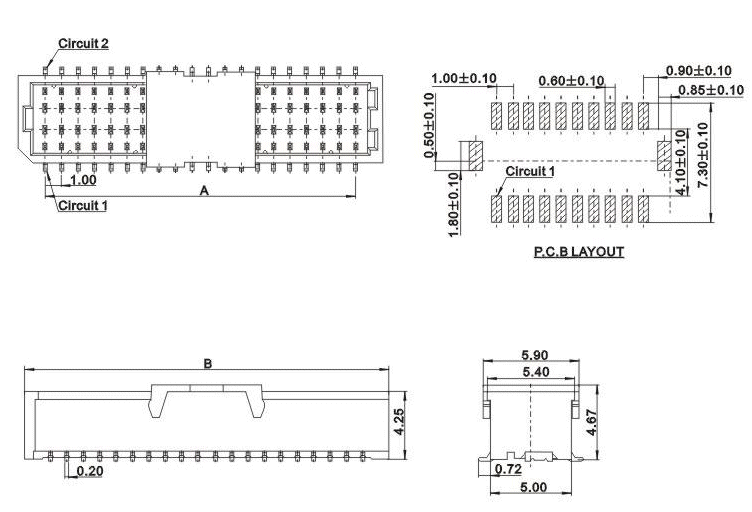

A1001-XXAx2 - двухрядная прямая SMD вилка на плату

чертеж

Код товара	Кол-во контактов	Марка	Аналог	Размеры, мм
Код товара	Кол-во контактов	Марка	Аналог	A	B
	2x6	A1001-SMT-06AX2	-	5,00	8,30
	2x8	A1001-SMT-08AX2	-	7,00	10,30
51462	2x10	A1001-SMT-10AX2	BM20B-SRDS-G-TF	9,00	12,30
51463	2x15	A1001-SMT-15AX2	BM30B-SRDS-G-TF	14,00	17,30
51464	2x20	A1001-SMT-20AX2	BM40B-SRDS-G-TF	19,00	22,30
51465	2x25	A1001-SMT-25AX2	BM50B-SRDS-G-TF	24,00	27,30

A1001-XXAW
- двухрядная угловая
SMD вилка на плату

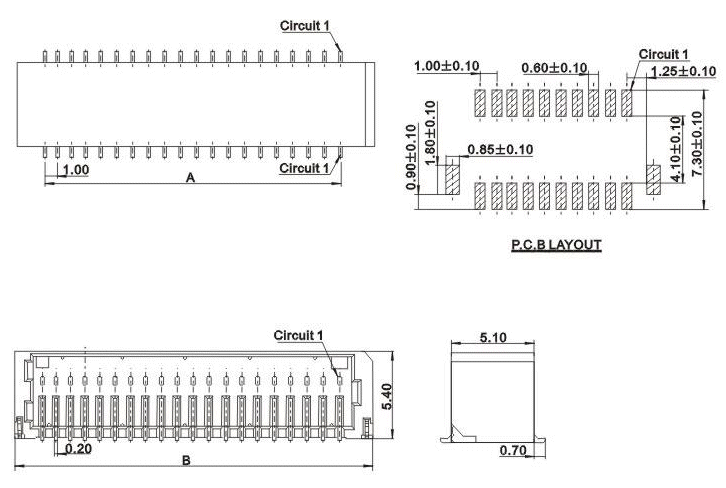

A1001-XXAW - двухрядная угловая SMD вилка на плату

чертеж

Код товара	Кол-во контактов	Марка	Аналог	Размеры, мм
Код товара	Кол-во контактов	Марка	Аналог	A	B
	2x6	A1001-SMT-06AWX2	-	5,00	9,10
	2x8	A1001-SMT-08AWX2	-	7,00	11,10
51468	2x10	A1001-SMT-10AWX2	SM20B-SRDS-G-TF	9,00	13,10
51469	2x15	A1001-SMT-15AWX2	SM30B-SRDS-G-TF	14,00	18,10
51470	2x20	A1001-SMT-20AWX2	SM40B-SRDS-G-TF	19,00	23,10
51471	2x25	A1001-SMT-25AWX2	SM50B-SRDS-G-TF	24,00	28,10
