Соединители кабель-плата
Шаг 1,00 мм

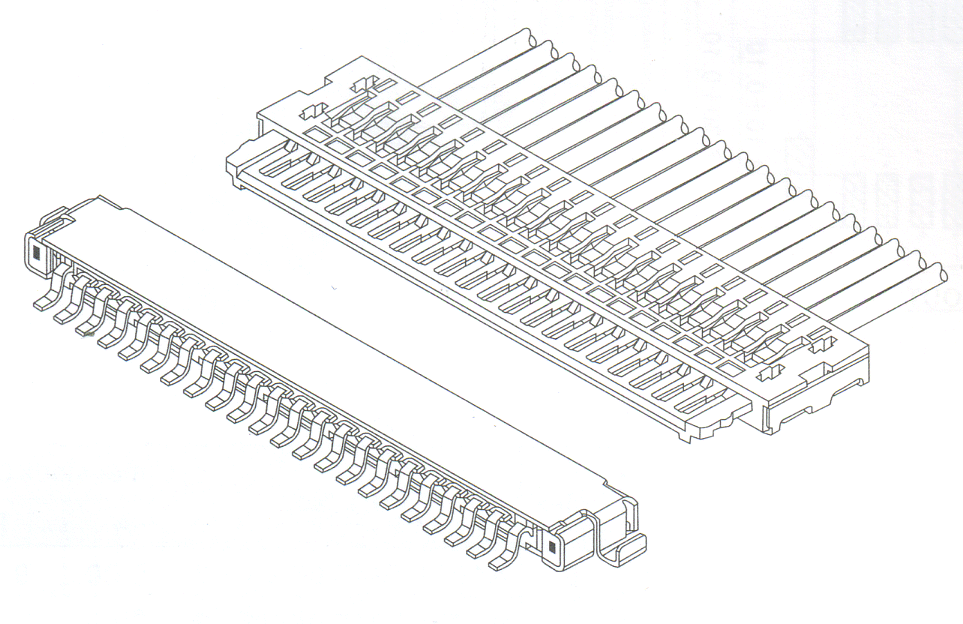

Серия A1002(FI, 1601) - однорядные розетка на кабель и вилка прямая SMD
|

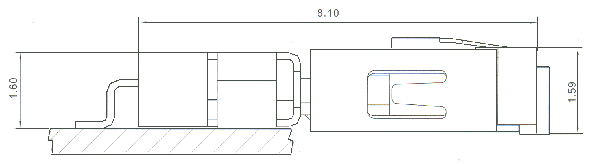

сборочный чертеж |
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
1) Серия
2) SMT: для поверхностного монтажа
3) Количество контактов
4)Тип:
AW: угловая вилка на плату
Электрические характеристики:
Максимальный ток: 1A AC,DC
Максимальное напряжение: 200 В AC,DC
Сопротивление контактов: <40 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость:
перемен. напяжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: нейлон-46 UL94V-0
Контакты: фосфористая бронза, луженая оловом |
|
|

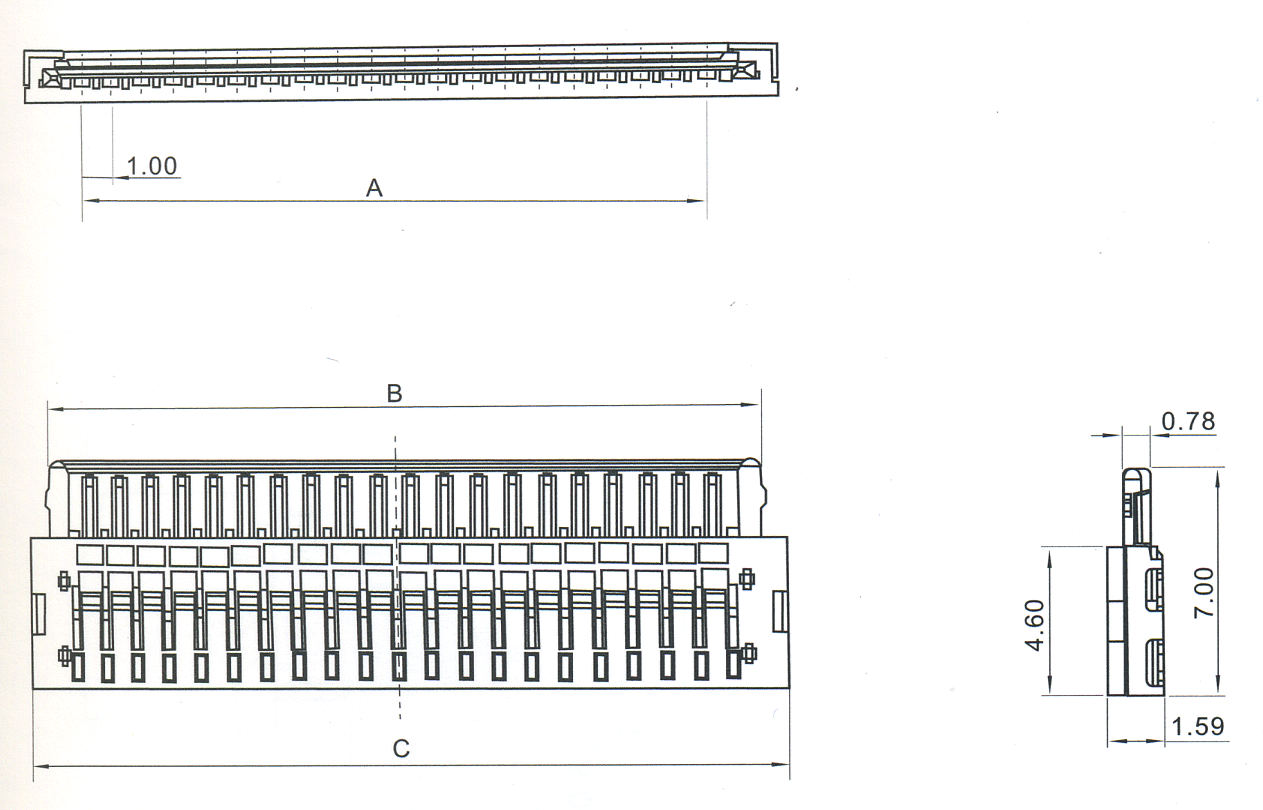

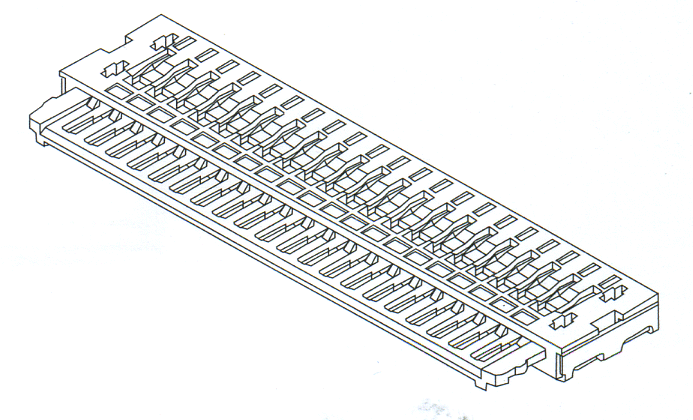

A1002-XXY
- корпус однорядной розетки на кабель
чертеж |
| 51451 |
20 |
A1002-20Y |
1601H-20 |
19,00 |
21,88 |
23,28 |
| 51449 |
30 |
A1002-30Y |
1601H-30 |
29,00 |
31,88 |
33,28 |
|
|

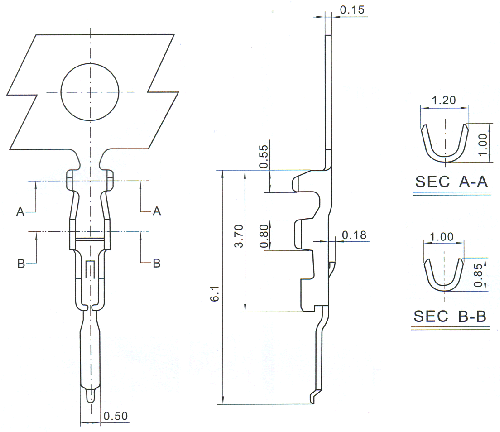

| A1002-Te
- контакты для розетки на кабель
чертеж |
|
|
|

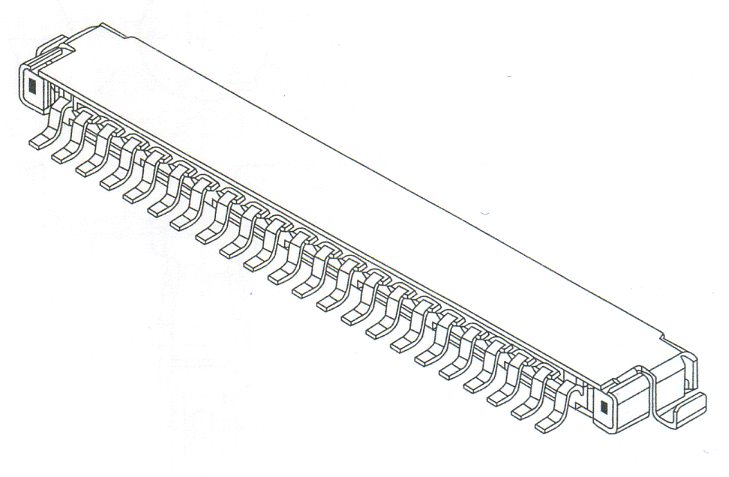

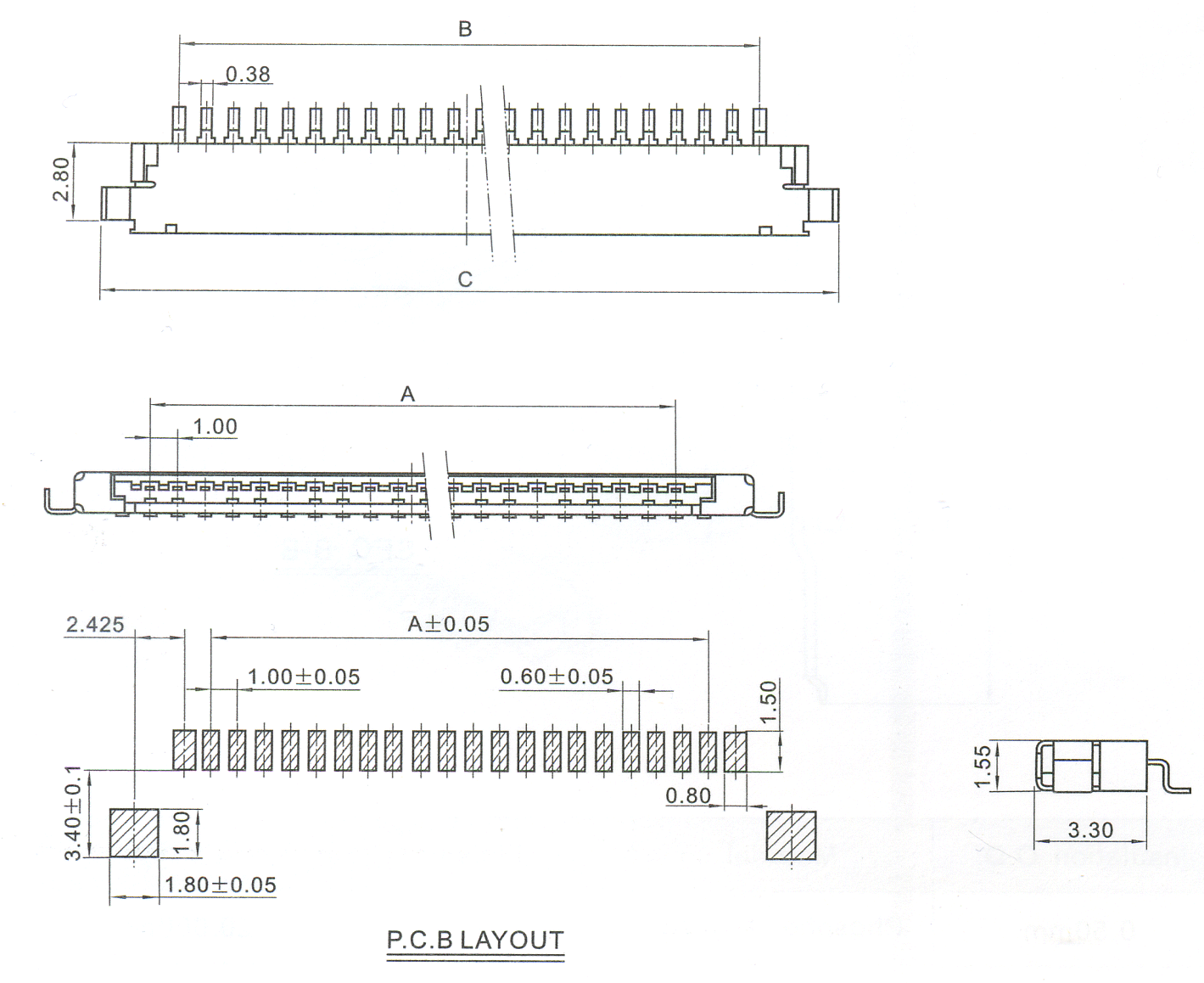

A1002-XXAW
- вилка однорядная угловая SMD
чертеж
|
| 51450 |
15 |
A1002-20AW |
1601R-20 |
19,00 |
21,00 |
26,65 |
| 51448 |
20 |
A1002-30AW |
1601R-30 |
29,00 |
31,00 |
36,65 |
|
|
|
|
|
