Разъемы (соединители) >> Разъемы кабель-плата

Соединители кабель-плата

Шаг 1,25 мм

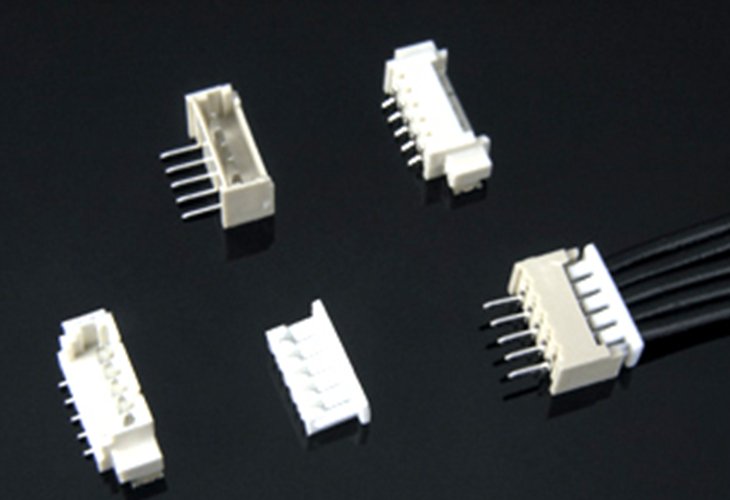

Серия A1251(TX) - однорядные розетка на кабель и 4 вида вилок на плату
Серия A1251(TX) - однорядные розетка на кабель и 4 вида вилок на плату : Шаг 1,25 мм : Разъемы кабель-плата

Электрические характеристики:
Максимальный ток: 1A AC,DC
Максимальное напряжение: 125 В AC,DC
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость:
   перемен. напяжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: PBT (полибутилентерефталат) UL94V-0
Контакты: фосфористая бронза, луженая оловом

A1251 - XX Y
1   2 3

1) Серия
2) Количество контактов
3) Тип:
    Y: корпус розетки на кабель
    A: прямая вилка на плату
    AW: угловая вилка на плату

A1251 - SMT - XX A
1   2   3 4

1) Серия
2) SMT: для поверхностного монтажа
3) Количество контактов
4)Тип:
      A: прямая вилка на плату
    AW: угловая вилка на плату

PDF загрузить

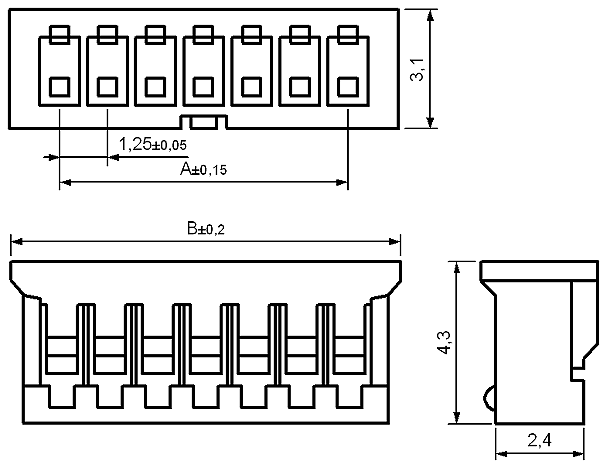

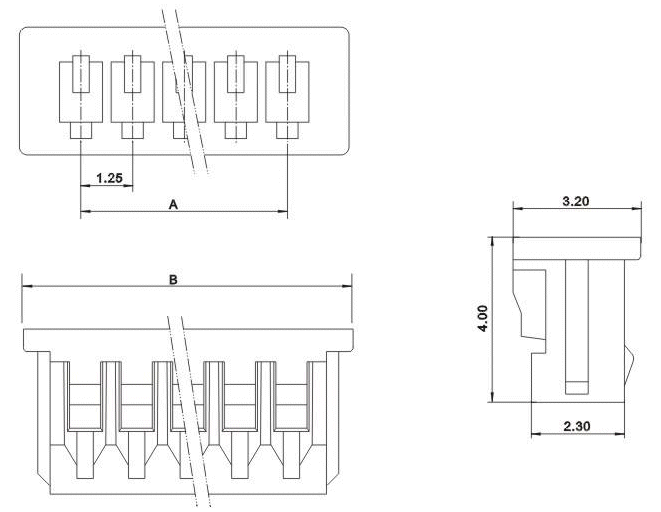

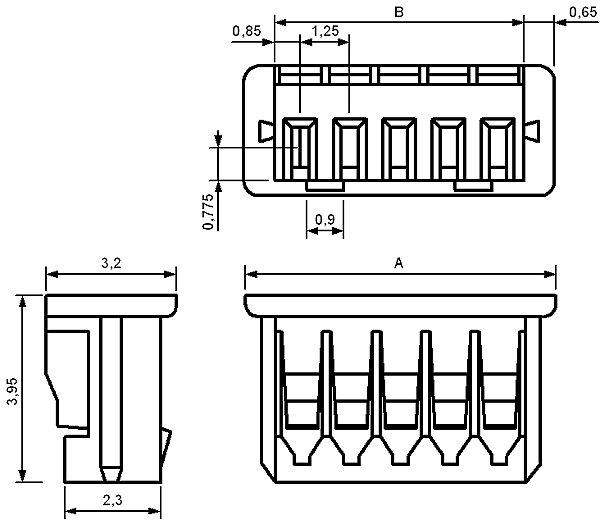

A1251-XXY (1250HM-XX, PicoBlade™ MOLEX 51021-XX00)
- корпус розетки однорядной на кабель

A1251-XXY (1250HM-XX, PicoBlade MOLEX 51021-XX00) - корпус розетки однорядной на кабель

чертеж

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B
17437 A1251-02Y 1250HM-02, PicoBlade™ MOLEX 51021-0200 2 1,25 4,25
23206 A1251-03Y 1250HM-03, PicoBlade™ MOLEX 51021-0300 3 2,50 5,50
18049 A1251-04Y 1250HM-04, PicoBlade™ MOLEX 51021-0400 4 3,75 6,75
22901 A1251-05Y 1250HM-05, PicoBlade™ MOLEX 51021-0500 5 5,00 8,00
17192 A1251-06Y 1250HM-06, PicoBlade™ MOLEX 51021-0600 6 6,25 9,25
23207 A1251-07Y 1250HM-07, PicoBlade™ MOLEX 51021-0700 7 7,50 10,50
23208 A1251-08Y 1250HM-08, PicoBlade™ MOLEX 51021-0800 8 8,75 11,75
23209 A1251-09Y 1250HM-09, PicoBlade™ MOLEX 51021-0900 9 10,00 13,00
23210 A1251-10Y 1250HM-10, PicoBlade™ MOLEX 51021-1000 10 11,25 14,25
23211 A1251-11Y 1250HM-11, PicoBlade™ MOLEX 51021-1100 11 12,50 15,50
23212 A1251-12Y 1250HM-12, PicoBlade™ MOLEX 51021-1200 12 13,75 16,75
23213 A1251-13Y 1250HM-13, PicoBlade™ MOLEX 51021-1300 13 15,00 18,00
23214 A1251-14Y 1250HM-14, PicoBlade™ MOLEX 51021-1400 14 16,25 19,25
18496 A1251-15Y 1250HM-15, PicoBlade™ MOLEX 51021-1500 15 17,50 20,50

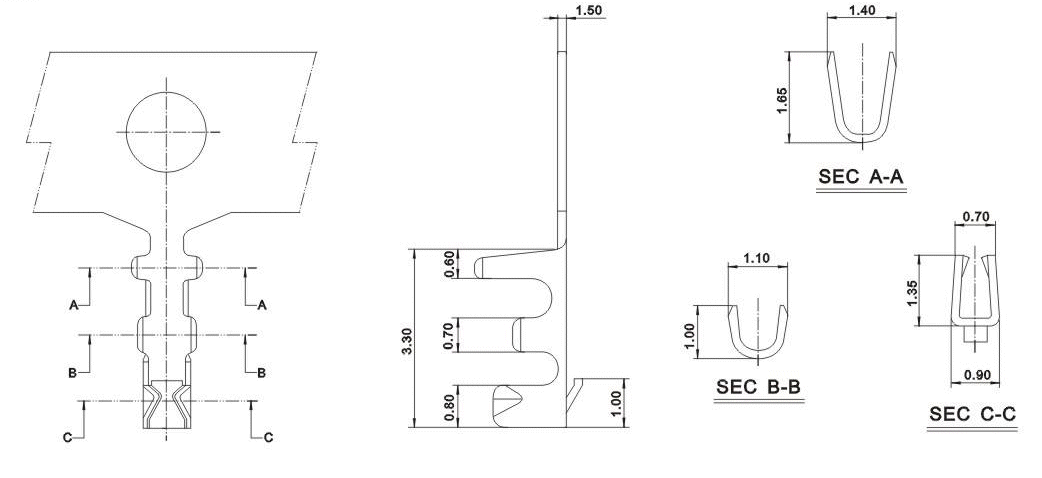

A1251-Te
- контакты для розетки на кабель

чертеж

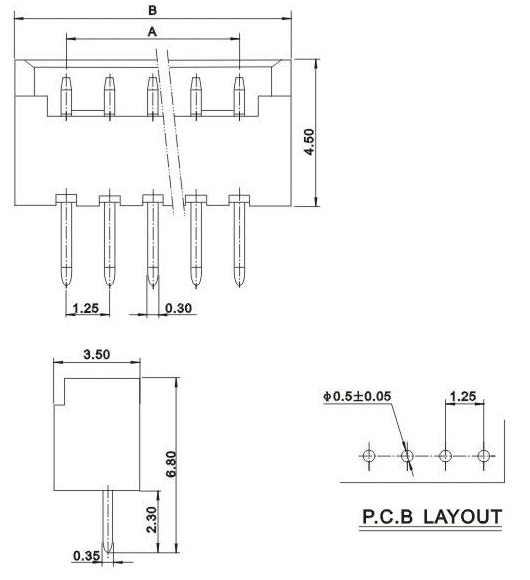

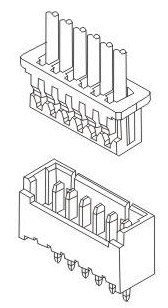

A1251-XXA (1251SM-XX, PicoBlade™ MOLEX 53047-XX10)
- вилка однорядная прямая на плату

A1251-XXA (1251SM-XX, PicoBlade MOLEX 53047-XX10) - вилка однорядная прямая на плату   A1251-XXA (1251SM-XX, PicoBlade MOLEX 53047-XX10) - вилка однорядная прямая на плату
сборочный чертеж   чертеж
Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B
23261 A1251-02A 1251SM-02, PicoBlade™ MOLEX 53047-0210 2 1,25 4,25
23264 A1251-03A 1251SM-03, PicoBlade™ MOLEX 53047-0310 3 2,50 5,50
22891 A1251-04A 1251SM-04, PicoBlade™ MOLEX 53047-0410 4 3,75 6,75
22902 A1251-05A 1251SM-05, PicoBlade™ MOLEX 53047-0510 5 5,00 8,00
17191 A1251-06A 1251SM-06, PicoBlade™ MOLEX 53047-0610 6 6,25 9,25
23262 A1251-07A 1251SM-07, PicoBlade™ MOLEX 53047-0710 7 7,50 10,50
23263 A1251-08A 1251SM-08, PicoBlade™ MOLEX 53047-0810 8 8,75 11,75
21318 A1251-09A 1251SM-09, PicoBlade™ MOLEX 53047-0910 9 10,00 13,00
22954 A1251-10A 1251SM-10, PicoBlade™ MOLEX 53047-1010 10 11,25 14,25
23265 A1251-11A 1251SM-11, PicoBlade™ MOLEX 53047-1110 11 12,50 15,50
23266 A1251-12A 1251SM-12, PicoBlade™ MOLEX 53047-1210 12 13,75 16,75
23267 A1251-13A 1251SM-13, PicoBlade™ MOLEX 53047-1310 13 15,00 18,00
24086 A1251-14A 1251SM-14, PicoBlade™ MOLEX 53047-1410 14 16,25 19,25
23268 A1251-15A 1251SM-15, PicoBlade™ MOLEX 53047-1510 15 17,50 20,50

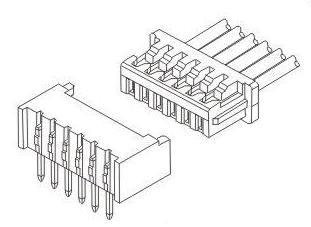

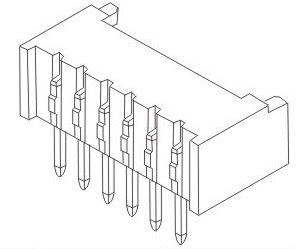

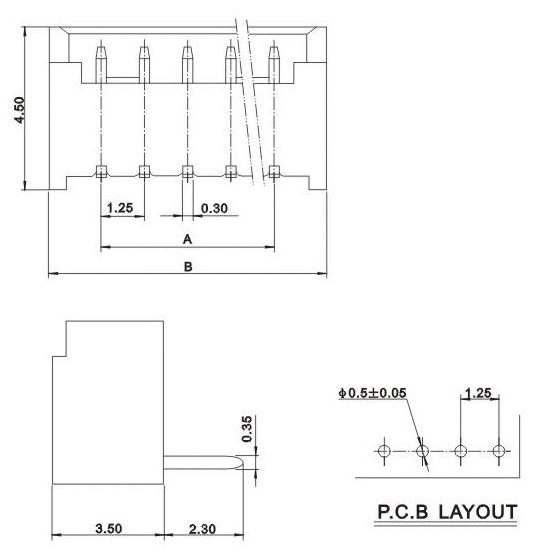

A1251-XXAW (1251RM-XX, PicoBlade™ MOLEX 53048-XX10)
- вилка однорядная угловая на плату

A1251-XXAW (1251RM-XX, PicoBlade MOLEX 53048-XX10) - вилка однорядная пугловая на плату   A1251-XXAW (1251RM-XX, PicoBlade MOLEX 53048-XX10) - вилка однорядная пугловая на плату
сборочный чертеж   чертеж

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B
23276 A1251-02AW 1251RM-02, PicoBlade™ MOLEX 53048-0210 2 1,25 4,25
23277 A1251-03AW 1251RM-03, PicoBlade™ MOLEX 53048-0310 3 2,50 5,50
18847 A1251-04AW 1251RM-04, PicoBlade™ MOLEX 53048-0410 4 3,75 6,75
23278 A1251-05AW 1251RM-05, PicoBlade™ MOLEX 53048-0510 5 5,00 8,00
23279 A1251-06AW 1251RM-06, PicoBlade™ MOLEX 53048-0610 6 6,25 9,25
23280 A1251-07AW 1251RM-07, PicoBlade™ MOLEX 53048-0710 7 7,50 10,50
23281 A1251-08AW 1251RM-08, PicoBlade™ MOLEX 53048-0810 8 8,75 11,75
23282 A1251-09AW 1251RM-09, PicoBlade™ MOLEX 53048-0910 9 10,00 13,00
23283 A1251-10AW 1251RM-10, PicoBlade™ MOLEX 53048-1010 10 11,25 14,25
23284 A1251-11AW 1251RM-11, PicoBlade™ MOLEX 53048-1110 11 12,50 15,50
23285 A1251-12AW 1251RM-12, PicoBlade™ MOLEX 53048-1210 12 13,75 16,75
23286 A1251-13AW 1251RM-13, PicoBlade™ MOLEX 53048-1310 13 15,00 18,00
23287 A1251-14AW 1251RM-14, PicoBlade™ MOLEX 53048-1410 14 16,25 19,25
23288 A1251-15AW 1251RM-15, PicoBlade™ MOLEX 53048-1510 15 17,50 20,50

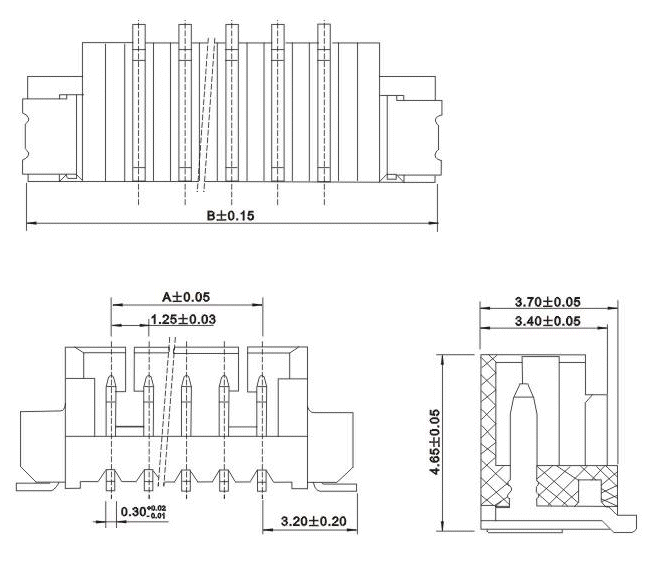

A1251-SMT-XXA (1251S-XX-SMD, PicoBlade™ MOLEX 53398-XX00)
- вилка однорядная ппрямая SMD

A1251-SMT-XXA (1251S-XX-SMD, PicoBlade MOLEX 53398-XX00) - вилка однорядная ппрямая SMD   A1251-SMT-XXA (1251S-XX-SMD, PicoBlade MOLEX 53398-XX00) - вилка однорядная ппрямая SMD
сборочный чертеж   чертеж
Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B
17434 A1251-SMT-02A 1251S-02-SMD, PicoBlade™ MOLEX 53398-0200 2 1,25 7,25
23244 A1251-SMT-03A 1251S-03-SMD, PicoBlade™ MOLEX 53398-0300 3 2,50 8,50
23245 A1251-SMT-04A 1251S-04-SMD, PicoBlade™ MOLEX 53398-0400 4 3,75 9,75
23246 A1251-SMT-05A 1251S-05-SMD, PicoBlade™ MOLEX 53398-0500 5 5,00 11,00
23247 A1251-SMT-06A 1251S-06-SMD, PicoBlade™ MOLEX 53398-0600 6 6,25 12,25
23248 A1251-SMT-07A 1251S-07-SMD, PicoBlade™ MOLEX 53398-0700 7 7,50 13,50
23249 A1251-SMT-08A 1251S-08-SMD, PicoBlade™ MOLEX 53398-0800 8 8,75 14,75
23250 A1251-SMT-09A 1251S-09-SMD, PicoBlade™ MOLEX 53398-0900 9 10-00 16,00
23251 A1251-SMT-10A 1251S-10-SMD, PicoBlade™ MOLEX 53398-1000 10 11,25 17,25
23252 A1251-SMT-11A 1251S-11-SMD, PicoBlade™ MOLEX 53398-1100 11 12,50 18,50
23253 A1251-SMT-12A 1251S-12-SMD, PicoBlade™ MOLEX 53398-1200 12 13,75 19,75
23254 A1251-SMT-13A 1251S-13-SMD, PicoBlade™ MOLEX 53398-1300 13 15,00 21,00
23255 A1251-SMT-14A 1251S-14-SMD, PicoBlade™ MOLEX 53398-1400 14 16,25 22,25
18495 A1251-SMT-15A 1251S-15-SMD, PicoBlade™ MOLEX 53398-1500 15 17,50 23,50
23256 A1251-SMT-16A 1251S-16-SMD, PicoBlade™ MOLEX 53398-1600 16 18,75 24,75

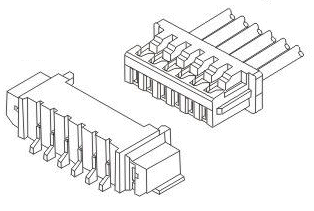

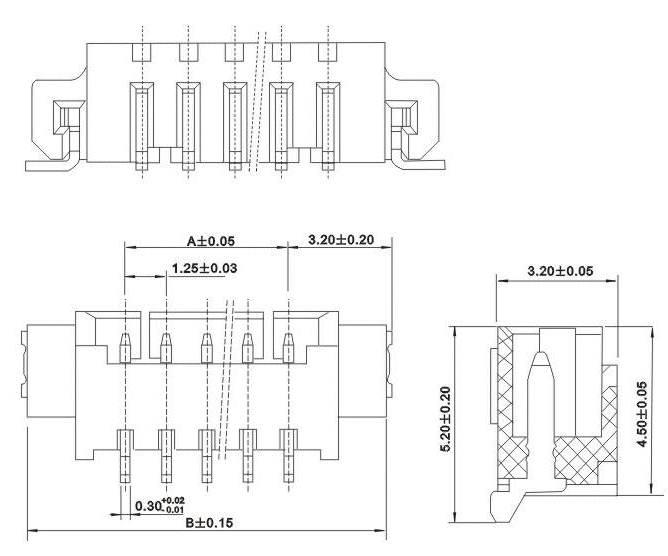

A1251-SMT-XXAW
- вилка однорядная угловая SMD

A1251-SMT-XXAW - вилка однорядная угловая SMD   A1251-SMT-XXAW - вилка однорядная угловая SMD
сборочный чертеж   чертеж
Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B
17435 A1251-SMT-02AW 1251R-02-SMD, PicoBlade™ MOLEX 53261-0200 2 1,25 7,25
23227 A1251-SMT-03AW 1251R-03-SMD, PicoBlade™ MOLEX 53261-0300 3 2,50 8,50
23228 A1251-SMT-04AW 1251R-04-SMD, PicoBlade™ MOLEX 53261-0400 4 3,75 9,75
23229 A1251-SMT-05AW 1251R-05-SMD, PicoBlade™ MOLEX 53261-0500 5 5,00 11,00
23230 A1251-SMT-06AW 1251R-06-SMD, PicoBlade™ MOLEX 53261-0600 6 6,25 12,25
23231 A1251-SMT-07AW 1251R-07-SMD, PicoBlade™ MOLEX 53261-0700 7 7,50 13,50
23232 A1251-SMT-08AW 1251R-08-SMD, PicoBlade™ MOLEX 53261-0800 8 8,75 14,75
23233 A1251-SMT-09AW 1251R-09-SMD, PicoBlade™ MOLEX 53261-0900 9 10-00 16,00
23234 A1251-SMT-10AW 1251R-10-SMD, PicoBlade™ MOLEX 53261-1000 10 11,25 17,25
23235 A1251-SMT-11AW 1251R-11-SMD, PicoBlade™ MOLEX 53261-1100 11 12,50 18,50
23236 A1251-SMT-12AW 1251R-12-SMD, PicoBlade™ MOLEX 53261-1200 12 13,75 19,75
23237 A1251-SMT-13AW 1251R-13-SMD, PicoBlade™ MOLEX 53261-1300 13 15,00 21,00
23238 A1251-SMT-14AW 1251R-14-SMD, PicoBlade™ MOLEX 53261-1400 14 16,25 22,25
19185 A1251-SMT-15AW 1251R-15-SMD, PicoBlade™ MOLEX 53261-1500 15 17,50 23,50
23239 A1251-SMT-16AW 1251R-16-SMD, PicoBlade™ MOLEX 53261-1600 16 18,75 24,75



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
