| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,25 мм

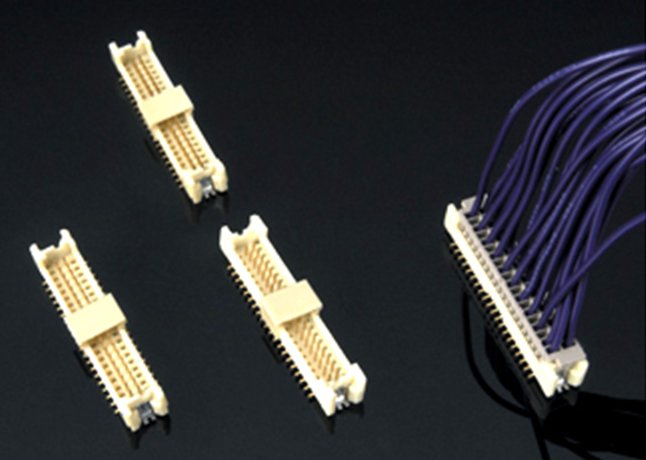

Серия A1253(DF13) - двухрядные розетка на кабель и вилка прямая SMD
|

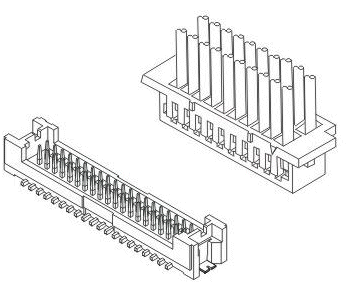

сборочный чертеж |
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
4) двухрядная
| A1253 |
- |
SMT |
- |
XX |
A |
x2 |
| 1 |
|
2 |
|
3 |
4 |
5 |
1) Серия
2) SMT: для поверхностного монтажа
3) Количество контактов
4)Тип:
A: прямая вилка на плату
5) двухрядная
Электрические характеристики:
Максимальный ток: 1A AC,DC
Максимальное напряжение: 100 В AC,DC
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость:
перемен. напяжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: розетка - нейлон-66 UL94V-0;
вилка: нейлон-6T UL94V-0
Контакты: фосфористая бронза, луженая оловом
PDF загрузить |
|
|
A1253-XXAх2
(DF13-10DS-1.25C, 1254HB-10)
- корпус розетки двухрядной на кабель

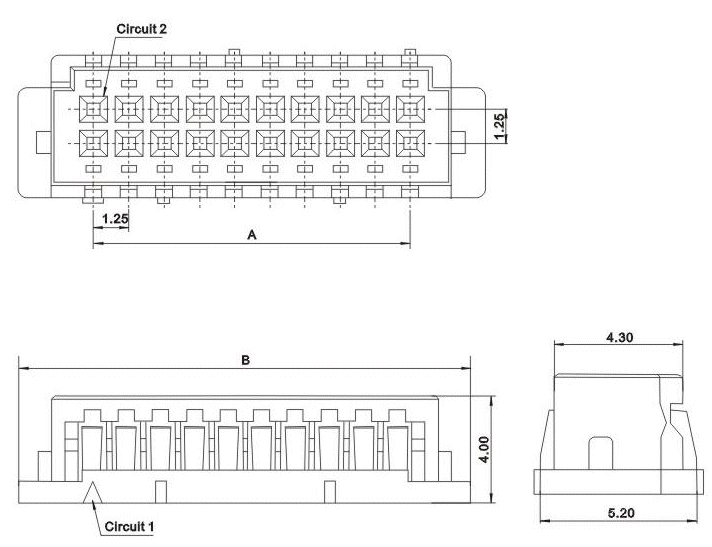

чертеж |
| 23985 |
5 |
A1253-05YX2 |
DF13-10DS-1.25C, 1254HB-10 |
5,00 |
10,40 |
| 23986 |
7 |
A1253-07YX2 |
DF13-14DS-1.25C, 1254HB-14 |
7,50 |
12,90 |
| 23987 |
10 |
A1253-10YX2 |
DF13-20DS-1.25C, 1254HB-20 |
11,25 |
16,65 |
| 23988 |
15 |
A1253-15YX2 |
DF13-30DS-1.25C, 1254HB-30 |
17,50 |
22,90 |
| 23976 |
20 |
A1253-20YX2 |
DF13-40DS-1.25C, 1254HB-40 |
23,75 |
29,15 |
|
|
| A1253Te (DF13-2832SCF)
- контакты для розетки на кабель
Код товара 60200
чертеж |
|
|
|
A1253-SMT-XXAWх2
(DF13A-XXDP-1.25V(26), 1254SM-XX)

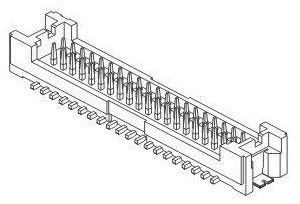

- вилка двухрядная прямая SMD
чертеж
|
| 23989 |
5 |
A1253-SMT-05AWX2 |
DF13A-10DP-1.25V(26), 1254SM-10 |
5,00 |
10,40 |
| 23983 |
7 |
A1253-SMT-07AWX2 |
DF13A-14DP-1.25V(26), 1254SM-14 |
7,50 |
12,90 |
| 23992 |
10 |
A1253-SMT-10AWX2 |
DF13A-20DP-1.25V(26), 1254SM-20 |
11,25 |
16,65 |
| 23993 |
15 |
A1253-SMT-15AWX2 |
DF13A-30DP-1.25V(26), 1254SM-30 |
17,50 |
22,90 |
| 23994 |
20 |
A1253-SMT-20AWX2 |
DF13A-40DP-1.25V(26), 1254SM-40 |
23,75 |
29,15 |
|
|
|
|
|
