| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 2,0 мм
Серия A2002(PHD) - двухрядные розетка на кабель и 2 вида вилок на плату
|
PDF загрузить
|
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
A: прямая вилка на плату
AW: угловая вилка на плату
4) Кол-во рядов: х2 - два ряда
Электрические характеристики:
Максимальный ток: 3A AC,DC
Максимальное напряжение: 250 В AC,DC
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость:
перемен. напяжение 800В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: розетка и вилки выводные - нейлон-66 UL94V-0
Контакты: фосфористая бронза, луженая оловом |
|
|

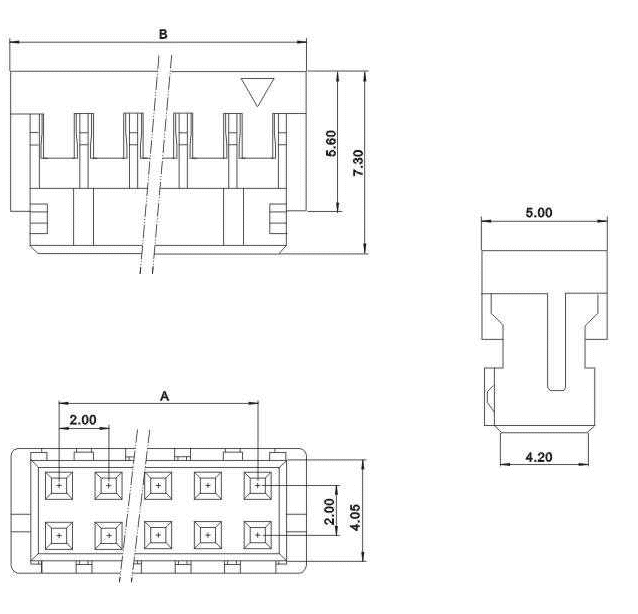

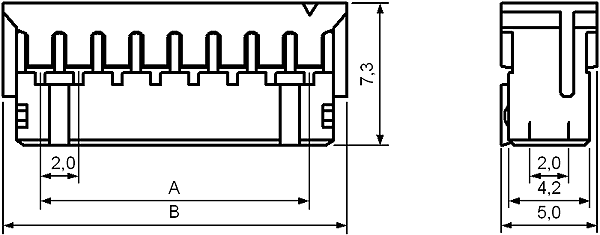

A2002-XXY (PHDR-XXVS, 2418HJ-XX-PHD)
- корпус розетки двухрядной на кабель

чертеж |
| 24285 |
A2002-02YX2 |
PHD-2x2Y, PHDR-04VS, 2418HJ-04-PHD |
4 |
2.0 |
5.9 |
| 24073 |
A2002-03YX2 |
PHD-2x3Y, PHDR-06VS, 2418HJ-06-PHD |
6 |
4.0 |
7.9 |
| 24332 |
A2002-04YX2 |
PHD-2x4Y, PHDR-08VS, 2418HJ-08-PHD |
8 |
6.0 |
9.9 |
| 24333 |
A2002-05YX2 |
PHD-2x5Y, PHDR-10VS, 2418HJ-10-PHD |
10 |
8.0 |
11.9 |
| 24334 |
A2002-06YX2 |
PHD-2x6Y, PHDR-12VS, 2418HJ-12-PHD |
12 |
10.0 |
13.9 |
| 24335 |
A2002-07YX2 |
PHD-2x7Y, PHDR-14VS, 2418HJ-14-PHD |
14 |
12.0 |
15.9 |
| 24336 |
A2002-08YX2 |
PHD-2x8Y, PHDR-16VS, 2418HJ-16-PHD |
16 |
14.0 |
17.9 |
| 24337 |
A2002-09YX2 |
PHD-2x9Y, PHDR-18VS, 2418HJ-18-PHD |
18 |
16.0 |
19.9 |
| 24338 |
A2002-10YX2 |
PHD-2x10Y, PHDR-20VS, 2418HJ-20-PHD |
20 |
18.0 |
21.9 |
| 24339 |
A2002-11YX2 |
PHD-2x11Y, PHDR-22VS, 2418HJ-22-PHD |
22 |
20.0 |
23.9 |
| 24340 |
A2002-12YX2 |
PHD-2x12Y, PHDR-24VS, 2418HJ-24-PHD |
24 |
22.0 |
25.9 |
| 24341 |
A2002-13YX2 |
PHD-2x13Y, PHDR-26VS, 2418HJ-26-PHD |
26 |
24.0 |
27.9 |
| 24342 |
A2002-14YX2 |
PHD-2x14Y, PHDR-28VS, 2418HJ-28-PHD |
28 |
26.0 |
29.9 |
| 24343 |
A2002-15YX2 |
PHD-2x15Y, PHDR-30VS, 2418HJ-30-PHD |
30 |
28.0 |
31.9 |
| 24344 |
A2002-16YX2 |
PHD-2x16Y, PHDR-32VS, 2418HJ-32-PHD |
32 |
30.0 |
33.9 |
| 24286 |
A2002-17YX2 |
PHD-2x17Y, PHDR-34VS, 2418HJ-34-PHD |
34 |
32.0 |
35.9 |
| 24287 |
A2002-18YX2 |
PHD-2x18Y, PHDR-36VS, 2418HJ-36-PHD |
36 |
34.0 |
37.9 |
| 24288 |
A2002-19YX2 |
PHD-2x19Y, PHDR-38VS, 2418HJ-38-PHD |
38 |
36.0 |
39.9 |
| 24289 |
A2002-20YX2 |
PHD-2x20Y, PHDR-40VS, 2418HJ-40-PHD |
40 |
38.0 |
41.9 |
Фабрики терминалы поставляют как отдельные товарные позиции, а не комплектом!
Заказывайте терминалы с некоторым запасом, поскольку они часто портятся при монтаже. |
|

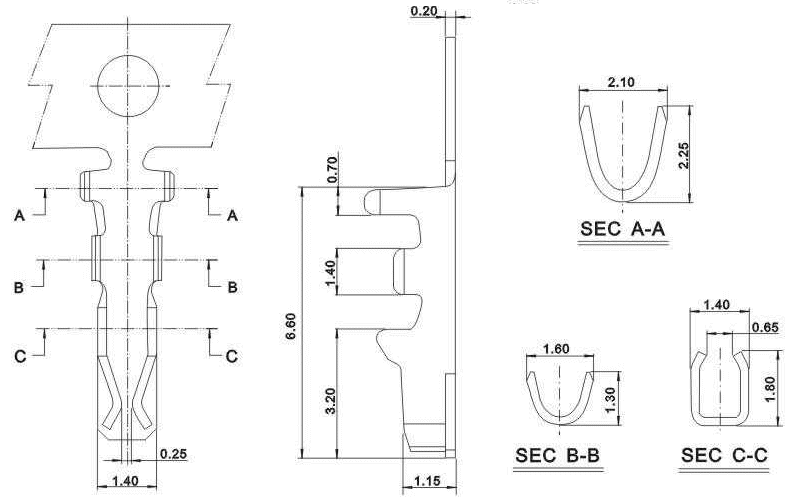

| A2002-Te
- контакты для розетки на кабель
Код товара 51660
чертеж |
|
|
|

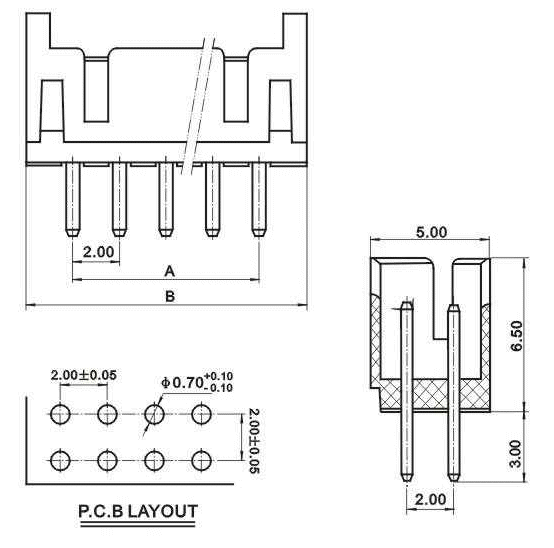

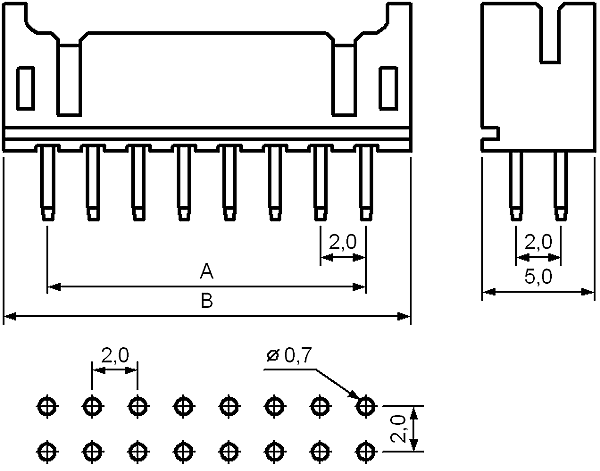

A2002-XXA (BXXB-PHDSS, 2417SJ-XX-PHD)
- вилка двухрядная прямая на плату

чертеж

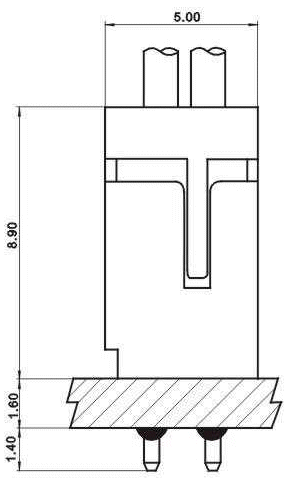

сборочный чертеж
|
| 24067 |
4 |
A2002-02AX2 |
- |
2.0 |
6.0 |
| 24068 |
6 |
A2002-03AX2 |
- |
4.0 |
8.0 |
| 24294 |
8 |
A2002-04AX2 |
- |
6.0 |
10.0 |
| 24295 |
10 |
A2002-05AX2 |
PHD-2x05A, B10B-PHDSS-B |
8.0 |
12.0 |
| 24296 |
12 |
A2002-06AX2 |
PHD-2x06A, B12B-PHDSS-B |
10.0 |
14.0 |
| 24297 |
14 |
A2002-07AX2 |
PHD-2x07A, B14B-PHDSS-B |
12.0 |
16.0 |
| 24298 |
16 |
A2002-08AX2 |
PHD-2x08A, B16B-PHDSS-B |
14.0 |
18.0 |
| 24299 |
18 |
A2002-09AX2 |
PHD-2x09A, B18B-PHDSS-B |
16.0 |
20.0 |
| 24300 |
20 |
A2002-10AX2 |
PHD-2x10A, B20B-PHDSS-B |
18.0 |
22.0 |
| 24301 |
22 |
A2002-11AX2 |
PHD-2x11A, B22B-PHDSS-B |
20.0 |
24.0 |
| 24302 |
24 |
A2002-12AX2 |
PHD-2x12A, B24B-PHDSS-B |
22.0 |
26.0 |
| 24303 |
26 |
A2002-13AX2 |
PHD-2x13A, B26B-PHDSS-B |
24.0 |
28.0 |
| 24304 |
28 |
A2002-14AX2 |
PHD-2x14A, B28B-PHDSS-B |
26.0 |
30.0 |
| 24305 |
30 |
A2002-15AX2 |
PHD-2x15A, B30B-PHDSS-B |
28.0 |
32.0 |
| 24306 |
32 |
A2002-16AX2 |
PHD-2x16A, B32B-PHDSS-B |
30.0 |
34.0 |
| 24330 |
34 |
A2002-17AX2 |
PHD-2x17A, B34B-PHDSS-B |
32.0 |
36.0 |
| 24331 |
36 |
A2002-18AX2 |
- |
34.0 |
38.0 |
| 24274 |
38 |
A2002-19AX2 |
- |
36.0 |
40.0 |
| 24275 |
40 |
A2002-20AX2 |
- |
38.0 |
42.0 |
|
|
|

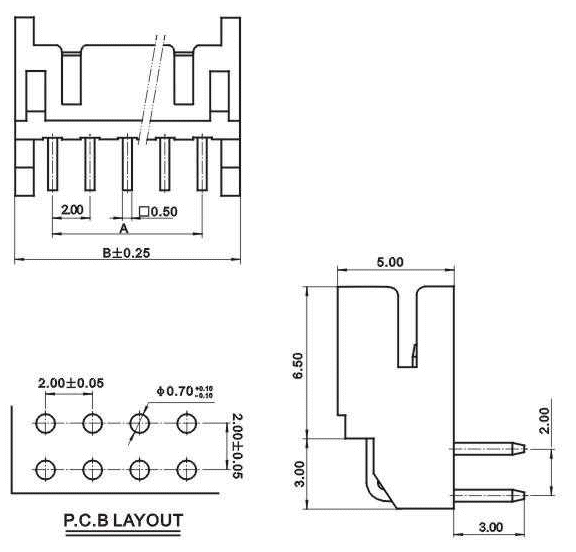

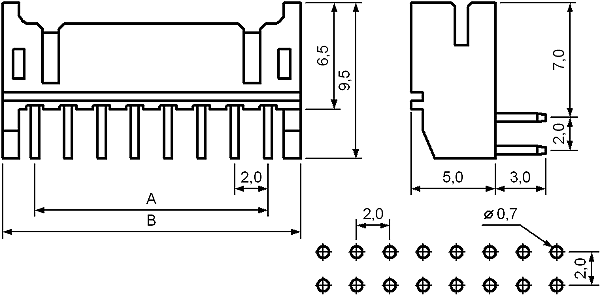

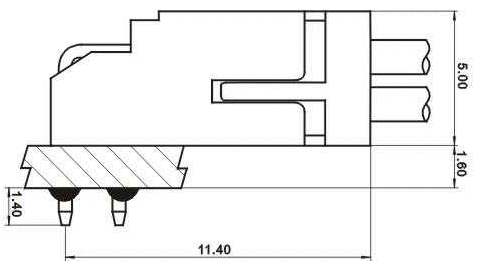

A2002-XXAW (SXXB-PHDSS, 2417RJ-XX-PHD)
- вилка двухрядная угловая на плату

чертеж
сборочный чертеж
|
| 24282 |
4 |
A2002-02AWX2 |
- |
2.0 |
6.0 |
| 24066 |
6 |
A2002-03AWX2 |
- |
4.0 |
8.0 |
| 24249 |
8 |
A2002-04AWX2 |
- |
6.0 |
10.0 |
| 24250 |
10 |
A2002-05AWX2 |
PHD-2x05AW, S10B-PHDSS |
8.0 |
12.0 |
| 24251 |
12 |
A2002-06AWX2 |
PHD-2x06AW, S12B-PHDSS |
10.0 |
14.0 |
| 24252 |
14 |
A2002-07AWX2 |
PHD-2x07AW, S14B-PHDSS |
12.0 |
16.0 |
| 24253 |
16 |
A2002-08AWX2 |
PHD-2x08AW, S16B-PHDSS |
14.0 |
18.0 |
| 24254 |
18 |
A2002-09AWX2 |
PHD-2x09AW, S18B-PHDSS |
16.0 |
20.0 |
| 24255 |
20 |
A2002-10AWX2 |
PHD-2x10AW, S20B-PHDSS |
18.0 |
22.0 |
| 24256 |
22 |
A2002-11AWX2 |
PHD-2x11AW, S22B-PHDSS |
20.0 |
24.0 |
| 24257 |
24 |
A2002-12AWX2 |
PHD-2x12AW, S24B-PHDSS |
22.0 |
26.0 |
| 24258 |
26 |
A2002-13AWX2 |
PHD-2x13AW, S26B-PHDSS |
24.0 |
28.0 |
| 24259 |
28 |
A2002-14AWX2 |
PHD-2x14AW, S28B-PHDSS |
26.0 |
30.0 |
| 24260 |
30 |
A2002-15AWX2 |
PHD-2x15AW, S30B-PHDSS |
28.0 |
32.0 |
| 24261 |
32 |
A2002-16AWX2 |
PHD-2x16AW, S32B-PHDSS |
30.0 |
34.0 |
| 24276 |
34 |
A2002-17AWX2 |
PHD-2x17AW, S34B-PHDSS |
32.0 |
36.0 |
| 24277 |
36 |
A2002-18AWX2 |
- |
34.0 |
38.0 |
| 24283 |
38 |
A2002-19AWX2 |
- |
36.0 |
40.0 |
| 24284 |
40 |
A2002-20AWX2 |
- |
38.0 |
42.0 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
