Соединители кабель-плата

Шаг 2,5 мм

Серия A2502(5264) - однорядные розетка на кабель и 2 вида вилок на плату
Серия A2502(5264) - однорядные розетка на кабель и 2 вида вилок на плату : Шаг 2,5 мм : Разъемы кабель-плата



A2502 - XX Y
1   2 3

1) Серия
2) Количество контактов
3) Тип:
    Y: корпус розетки на кабель
    A: прямая вилка на плату
    AW: угловая вилка на плату

Электрические характеристики:
Максимальный ток: 3A AC,DC
Максимальное напряжение: 250 В AC,DC
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкос1000В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: нейлон-66 UL94V-0
Контакты: фосфористая бронза, луженая оловом


A2502-XXY
- корпус розетки однорядной на кабель

A2502-XXY - корпус розетки однорядной на кабель

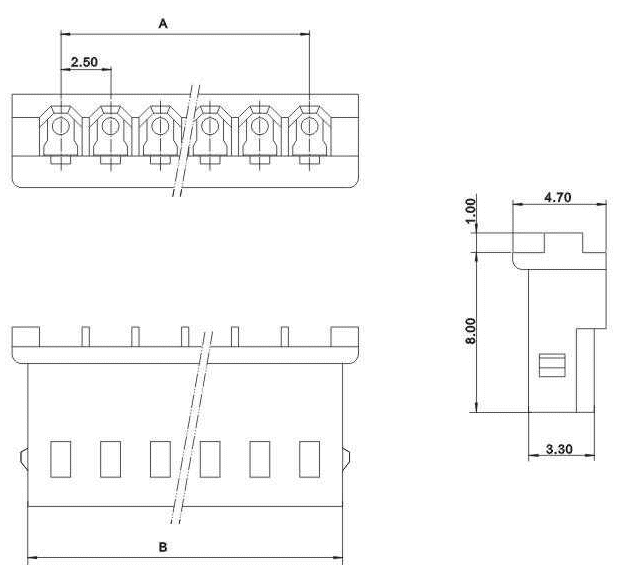

чертеж

Код
товара
Кол-во
контактов
Марка Размеры, мм
A B
51492 2 A2502-02Y 2,50 5,8
51493 3 A2502-03Y 5,00 8,3
51494 4 A2502-04Y 7,50 10,8
34834 5 A2502-05Y 10,00 13,3
51495 6 A2502-06Y 12,50 15,8
51496 7 A2502-07Y 15,00 18,3
18391 8 A2502-08Y 17,50 20,8
51497 9 A2502-09Y 20,00 23,3
51498 10 A2502-10Y 22,50 25,8

A2502-Te
- контакты для розетки на кабель
Код товара 22086

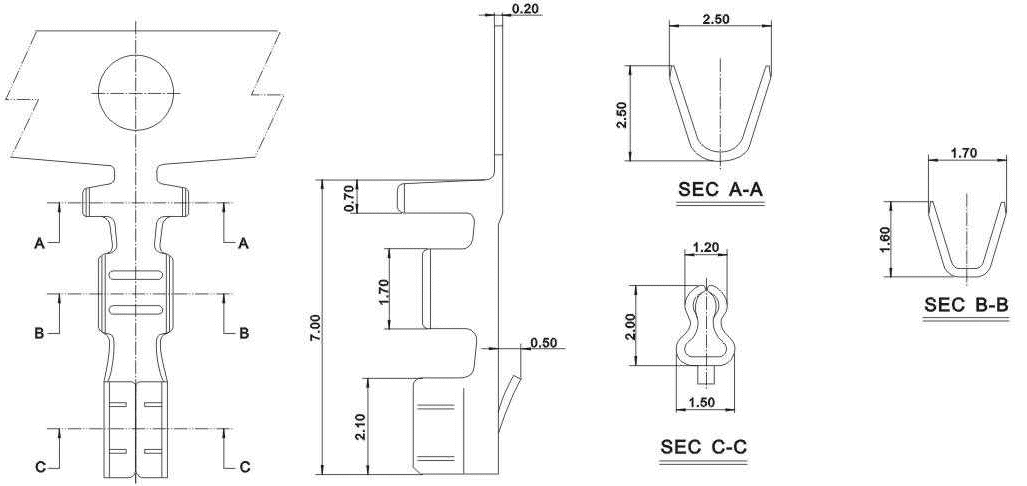

чертеж




A2502-XXA
- вилка однорядная прямая на плату

A2502-XXA - вилка однорядная прямая на плату

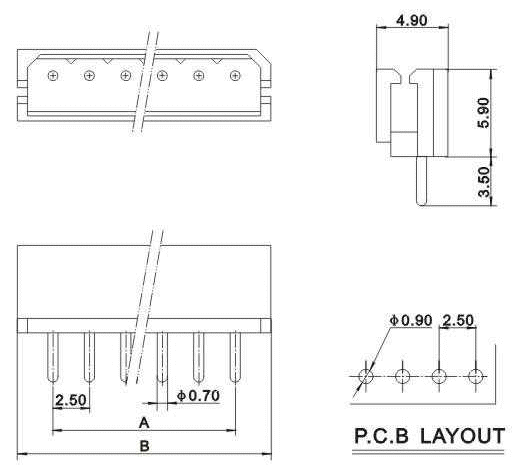

чертеж

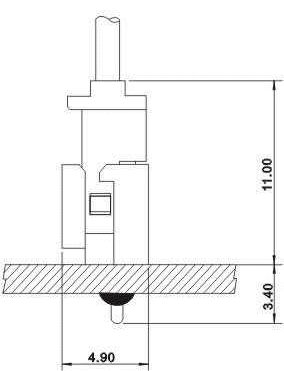

сборочный чертеж


Код
товара
Кол-во
контактов
Марка Размеры, мм
A B
24076 2 A2502-02A 2,50 7,40
51504 3 A2502-03A 5,00 9,90
51505 4 A2502-04A 7,50 12,4
51506 5 A2502-05A 10,00 14,9
51507 6 A2502-06A 12,50 17,4
51508 7 A2502-07A 15,00 19,9
51509 8 A2502-08A 17,50 22,4
51510 9 A2502-09A 20,00 24,9
51511 10 A2502-10A 22,50 27,4

A2502-XXAW
- вилка однорядная угловая на плату

A2502-XXAW - вилка однорядная угловая на плату

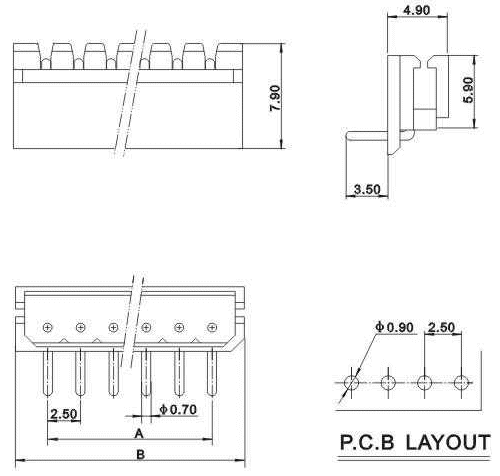

чертеж

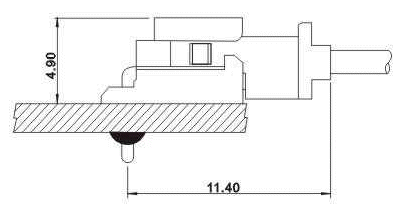

сборочный чертеж

Код
товара
Кол-во
контактов
Марка Размеры, мм
A B
51518 2 A2502-02AW 2,50 7,40
51519 3 A2502-03AW 5,00 9,90
51520 4 A2502-04AW 7,50 12,4
51521 5 A2502-05AW 10,00 14,9
51522 6 A2502-06AW 12,50 17,4
51523 7 A2502-07AW 15,00 19,9
51524 8 A2502-08AW 17,50 22,4
51525 9 A2502-09AW 20,00 24,9
51526 10 A2502-10AW 22,50 27,4
