| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 2,5 мм
Серия A2503(EH) - однорядные розетка на кабель и 2 вида вилок на плату
|
|
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
A: прямая вилка на плату
AW: угловая вилка на плату
Электрические характеристики:
Максимальный ток: 3A AC,DC
Максимальное напряжение: 250 В AC,DC
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкос1000В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: нейлон-66 UL94V-0
Контакты: фосфористая бронза, луженая оловом |
|
|

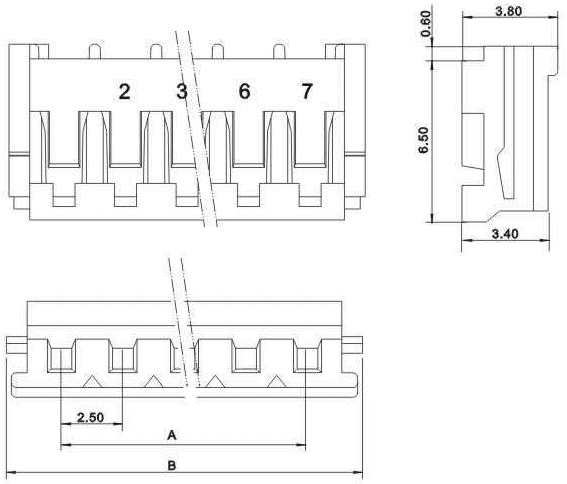

A2503-XXY
- корпус розетки однорядной на кабель
чертеж |
| 51533 |
A2503-02Y |
EHR-2, 2318HEH-02 |
2 |
2.50 |
7.00 |
| 18248 |
A2503-03Y |
EHR-3, 2318HEH-03 |
3 |
5.00 |
9.50 |
| 51534 |
A2503-04Y |
EHR-4, 2318HEH-04 |
4 |
7.50 |
12.00 |
| 51535 |
A2503-05Y |
EHR-5, 2318HEH-05 |
5 |
10.00 |
14.50 |
| 18247 |
A2503-06Y |
EHR-6, 2318HEH-06 |
6 |
12.50 |
17.00 |
| 51536 |
A2503-07Y |
EHR-7, 2318HEH-07 |
7 |
15.00 |
19.50 |
| 51537 |
A2503-08Y |
EHR-8, 2318HEH-08 |
8 |
17.50 |
22.00 |
| 51538 |
A2503-09Y |
EHR-9, 2318HEH-09 |
9 |
20.00 |
24.50 |
| 51539 |
A2503-10Y |
EHR-10, 2318HEH-10 |
10 |
22.50 |
27.00 |
| 51540 |
A2503-11Y |
EHR-11, 2318HEH-11 |
11 |
25.00 |
29.50 |
| 51541 |
A2503-12Y |
EHR-12, 2318HEH-12 |
12 |
27.50 |
32.00 |
| 51542 |
A2503-13Y |
EHR-13, 2318HEH-13 |
13 |
30.00 |
34.50 |
| 51543 |
A2503-14Y |
EHR-14, 2318HEH-14 |
14 |
32.50 |
37.00 |
| 51544 |
A2503-15Y |
EHR-15, 2318HEH-15 |
15 |
35.00 |
39.50 |
|
|

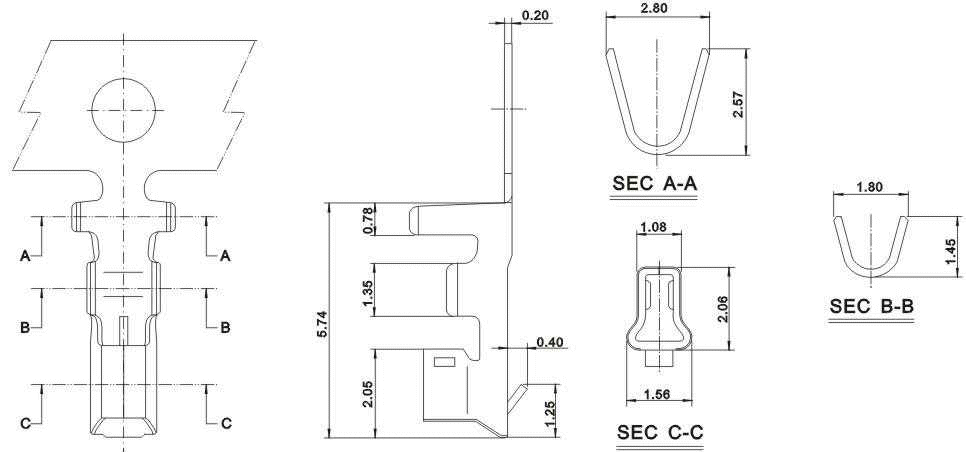

| A2503-Te
- контакты для розетки на кабель
Код товара 18249
чертеж |
| 18249 |
A2503-Te |
|
0,13-0,33 |
28-22 |
1,0-1,9 |
8500 |
| x |
|
SEH-001T-P0.6 |
0,05-0,33 |
30-22 |
1,0-1,9 |
9000 |
| x |
|
SEH-001T-P0.6L |
0,13-0,33 |
26-22 |
0,9-1,9 |
9000 |
| x |
|
SEH-002T-P0.6L |
0,05-0,13 |
30-26 |
0,9-1,3 |
9000 |
| x |
|
SEH-003T-P0.6L |
0,032-0,08 |
32-28 |
0,5-1,1 |
10000 |
Материал: фосфористая бронза, луженая оловом |
|
|

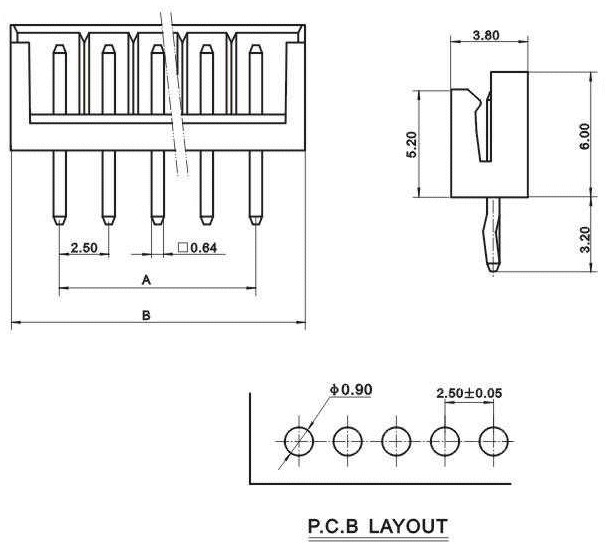

A2503-XXA
- вилка однорядная прямая на плату
чертеж

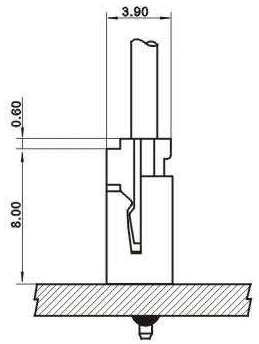

сборочный чертеж
|
| 51545 |
A2503-02A |
B2B-EH-A, 2317SEH-02 |
2 |
2.50 |
7.50 |
| 18245 |
A2503-03A |
B3B-EH-A, 2317SEH-03 |
3 |
5.00 |
10.00 |
| 51546 |
A2503-04A |
B4B-EH-A, 2317SEH-04 |
4 |
7.50 |
12.50 |
| 51547 |
A2503-05A |
B5B-EH-A, 2317SEH-05 |
5 |
10.00 |
15.00 |
| 18246 |
A2503-06A |
B6B-EH-A, 2317SEH-06 |
6 |
12.50 |
17.50 |
| 51548 |
A2503-07A |
B7B-EH-A, 2317SEH-07 |
7 |
15.00 |
20.00 |
| 51549 |
A2503-08A |
B8B-EH-A, 2317SEH-08 |
8 |
17.50 |
22.50 |
| 51550 |
A2503-09A |
B9B-EH-A, 2317SEH-09 |
9 |
20.00 |
25.00 |
| 51551 |
A2503-10A |
B10B-EH-A, 2317SEH-10 |
10 |
22.50 |
27.50 |
| 51552 |
A2503-11A |
B11B-EH-A, 2317SEH-11 |
11 |
25.00 |
30.00 |
| 51553 |
A2503-12A |
B12B-EH-A, 2317SEH-12 |
12 |
27.50 |
32.50 |
| 51554 |
A2503-13A |
B13B-EH-A, 2317SEH-13 |
13 |
30.00 |
35.00 |
| 51555 |
A2503-14A |
B14B-EH-A, 2317SEH-14 |
14 |
32.50 |
37.50 |
| 51556 |
A2503-15A |
B15B-EH-A, 2317SEH-15 |
15 |
35.00 |
40.00 |
|
|
|

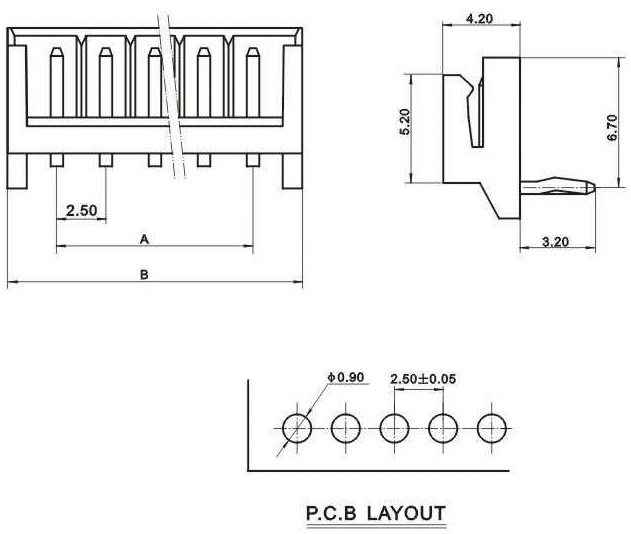

A2503-XXAW
- вилка однорядная угловая на плату
чертеж
сборочный чертеж
|
| 24075 |
A2503-02AW |
S2B-EH, 2317REH-02 |
2 |
2.50 |
7.00 |
| 51557 |
A2503-03AW |
S3B-EH, 2317REH-03 |
3 |
5.00 |
9.50 |
| 51558 |
A2503-04AW |
S4B-EH, 2317REH-04 |
4 |
7.50 |
12.00 |
| 51559 |
A2503-05AW |
S5B-EH, 2317REH-05 |
5 |
10.00 |
14.50 |
| 51560 |
A2503-06AW |
S6B-EH, 2317REH-06 |
6 |
12.50 |
17.00 |
| 51561 |
A2503-07AW |
S7B-EH, 2317REH-07 |
7 |
15.00 |
19.50 |
| 51562 |
A2503-08AW |
S8B-EH, 2317REH-08 |
8 |
17.50 |
22.00 |
| 51563 |
A2503-09AW |
S9B-EH, 2317REH-09 |
9 |
20.00 |
24.50 |
| 51564 |
A2503-10AW |
S10B-EH, 2317REH-10 |
10 |
22.50 |
27.00 |
| 51565 |
A2503-11AW |
S11B-EH, 2317REH-11 |
11 |
25.00 |
29.50 |
| 51566 |
A2503-12AW |
S12B-EH, 2317REH-12 |
12 |
27.50 |
32.00 |
| 51567 |
A2503-13AW |
S13B-EH, 2317REH-13 |
13 |
30.00 |
34.50 |
| 51568 |
A2503-14AW |
S14B-EH, 2317REH-14 |
14 |
32.50 |
37.00 |
| 51569 |
A2503-15AW |
S15B-EH, 2317REH-15 |
15 |
35.00 |
39.50 |
|
|
|
|
|
