Соединители кабель-плата
Шаг 2,5 мм
Серия A2510 - однорядные розетка на кабель и 2 вида вилок на плату
|
|
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
A: прямая вилка на плату
AW: угловая вилка на плату
Электрические характеристики:
Максимальный ток: 2A AC,DC
Максимальное напряжение: 250 В AC,DC
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкос1000В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: нейлон-66 UL94V-0
Контакты: фосфористая бронза, луженая оловом |
|
|

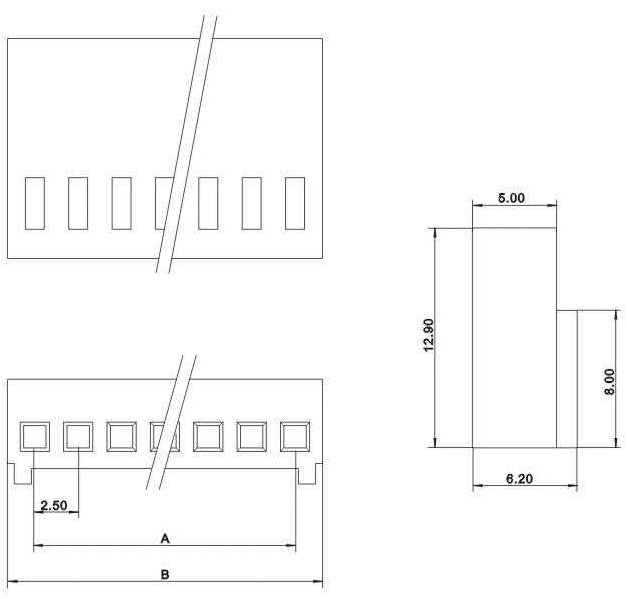

A2510-XXY
- корпус розетки однорядной на кабель
чертеж |
| 17372 |
2 |
A2510-02Y |
2,50 |
5,00 |
| 51570 |
3 |
A2510-03Y |
5,00 |
7,50 |
| 17371 |
4 |
A2510-04Y |
7,50 |
10,00 |
| 17370 |
5 |
A2510-05Y |
10,00 |
12,50 |
| 17369 |
6 |
A2510-06Y |
12,50 |
15,00 |
| 51571 |
7 |
A2510-07Y |
15,00 |
17,50 |
| 51572 |
8 |
A2510-08Y |
17,50 |
20,00 |
| 51573 |
9 |
A2510-09Y |
20,00 |
22,50 |
| 51574 |
10 |
A2510-10Y |
22,50 |
25,00 |
| 51575 |
11 |
A2510-11Y |
25,00 |
27,50 |
| 51576 |
12 |
A2510-12Y |
27,50 |
30,00 |
| 51577 |
13 |
A2510-13Y |
30,00 |
32,50 |
| 51578 |
14 |
A2510-14Y |
32,50 |
35,00 |
| 51579 |
15 |
A2510-15Y |
35,00 |
37,50 |
|
|

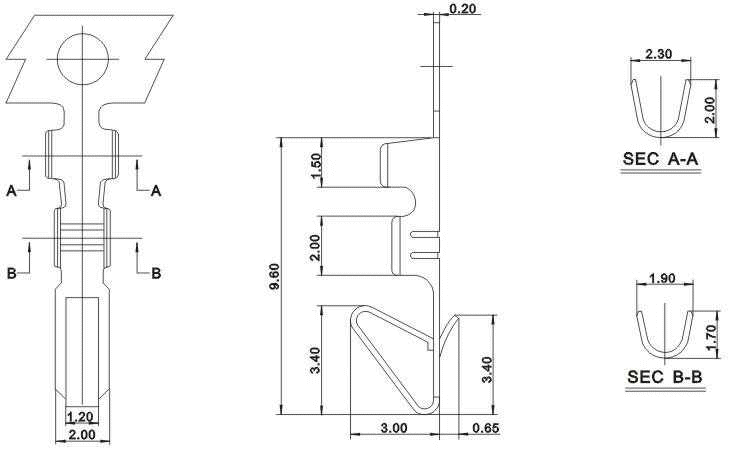

| A2510-Te
- контакты для розетки на кабель
Код товара 22083
чертеж |
|
|
|

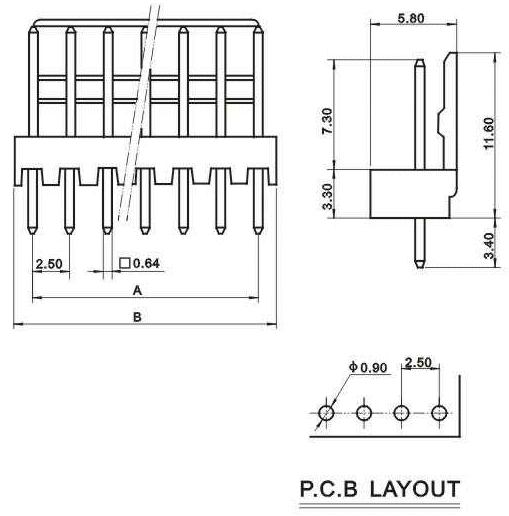

A2510-XXA
- вилка однорядная прямая на плату
чертеж

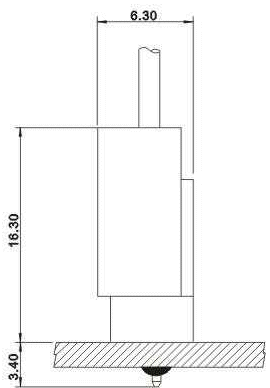

сборочный чертеж
|
| 17376 |
2 |
A2510-02A |
2,50 |
5,00 |
| 51580 |
3 |
A2510-03A |
5,00 |
7,50 |
| 17375 |
4 |
A2510-04A |
7,50 |
10,00 |
| 17374 |
5 |
A2510-05A |
10,00 |
12,50 |
| 17373 |
6 |
A2510-06A |
12,50 |
15,00 |
| 51581 |
7 |
A2510-07A |
15,00 |
17,50 |
| 22907 |
8 |
A2510-08A |
17,50 |
20,00 |
| 24078 |
9 |
A2510-09A |
20,00 |
22,50 |
| 51582 |
10 |
A2510-10A |
22,50 |
25,00 |
| 51583 |
11 |
A2510-11A |
25,00 |
27,50 |
| 51584 |
12 |
A2510-12A |
27,50 |
30,00 |
| 51585 |
13 |
A2510-13A |
30,00 |
32,50 |
| 51586 |
14 |
A2510-14A |
32,50 |
35,00 |
| 51587 |
15 |
A2510-15A |
35,00 |
37,50 |
|
|
|

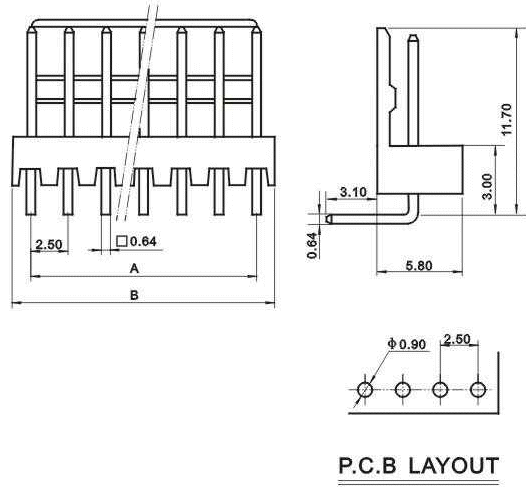

A2510-XXAW
- вилка однорядная угловая на плату
чертеж

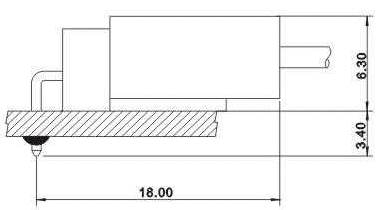

сборочный чертеж
|
| 24074 |
2 |
A2510-02AW |
2,50 |
5,00 |
| 51588 |
3 |
A2510-03AW |
5,00 |
7,50 |
| 51589 |
4 |
A2510-04AW |
7,50 |
10,00 |
| 51590 |
5 |
A2510-05AW |
10,00 |
12,50 |
| 51591 |
6 |
A2510-06AW |
12,50 |
15,00 |
| 51592 |
7 |
A2510-07AW |
15,00 |
17,50 |
| 51593 |
8 |
A2510-08AW |
17,50 |
20,00 |
| 51594 |
9 |
A2510-09AW |
20,00 |
22,50 |
| 51595 |
10 |
A2510-10AW |
22,50 |
25,00 |
| 51596 |
11 |
A2510-11AW |
25,00 |
27,50 |
| 51597 |
12 |
A2510-12AW |
27,50 |
30,00 |
| 51598 |
13 |
A2510-13AW |
30,00 |
32,50 |
| 51599 |
14 |
A2510-14AW |
32,50 |
35,00 |
| 51600 |
15 |
A2510-15AW |
35,00 |
37,50 |
|
|
|
|
|
