Разъемы (соединители) >> Разъемы кабель-плата

Неразъемные соединители кабель-плата

Шаг 2,0 мм

Серии B2001, B2002, XXP-SAN, XXP-SJN - однорядные колодки на кабель, запаиваемые в плату (wire trap)

Серии B2001, B2002, XXP-SAN, XXP-SJN - однорядные колодки на кабель, запаиваемые в плату (wire trap)

Электрические характеристики:
Максимальный ток: 2 А
Максимальное переменное напряжение: 100 В
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: перем. 800В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

B200 1 - XX P
1 2   3

1) серия
2) 1: корпус прямой
     2: корпус угловой
3) количество контактов

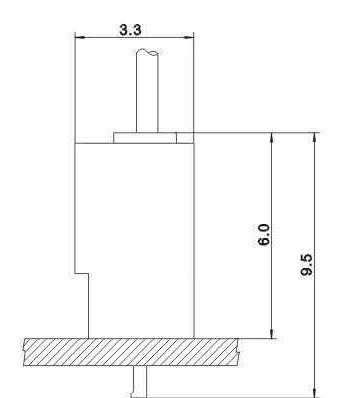

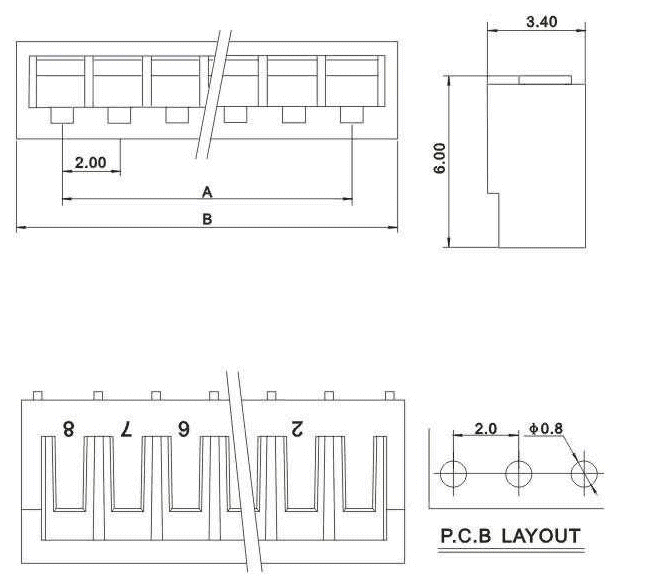

B2001-XXP (XXP-SAN) - прямые колодки на кабель, запаиваемые в плату

B2001-XXP (XXP-SAN) - прямые колодки на кабель, запаиваемые в плату

B2001-XXP (XXP-SAN) - прямые колодки на кабель, запаиваемые в плату





Код
товара
Марка Аналоги Размеры, мм
A B
24016 B2001-02P 2P-SAN 2,0 5,2
24017 B2001-03P 3P-SAN 4,0 7,2
24018 B2001-04P 4P-SAN 6,0 9,2
24019 B2001-05P 5P-SAN 8,0 11,2
24020 B2001-06P 6P-SAN 10,0 13,2
24021 B2001-07P 7P-SAN 12,0 15,2
24022 B2001-08P 8P-SAN 14,0 17,2
24023 B2001-09P 9P-SAN 16,0 19,2
24024 B2001-10P 10P-SAN 18,0 21,2
24025 B2001-11P 11P-SAN 20,0 23,2
24026 B2001-12P 12P-SAN 22,0 25,2
24027 B2001-13P 13P-SAN 24,0 27,2
24028 B2001-14P 14P-SAN 26,0 29,2
24029 B2001-15P 15P-SAN 28,0 31,2
24030 B2001-16P 16P-SAN 30,0 33,2

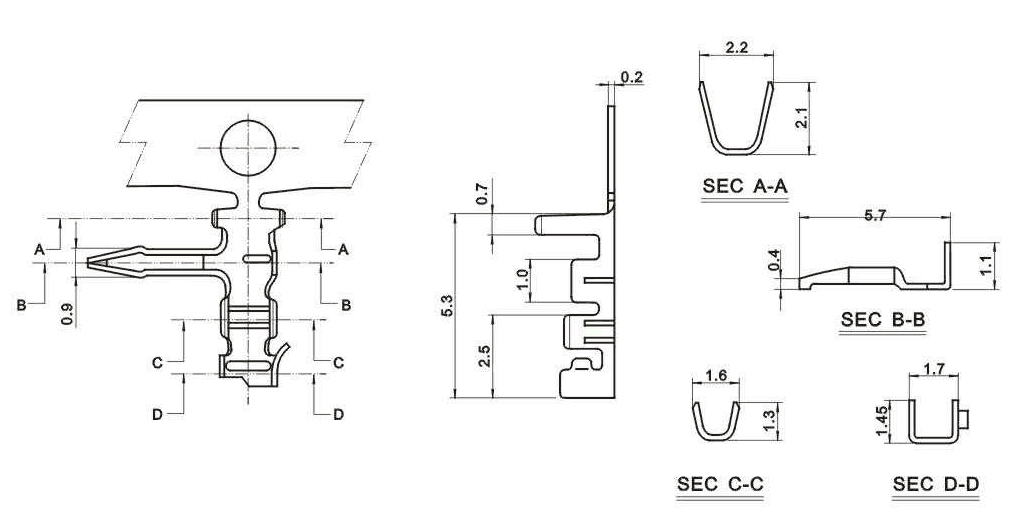

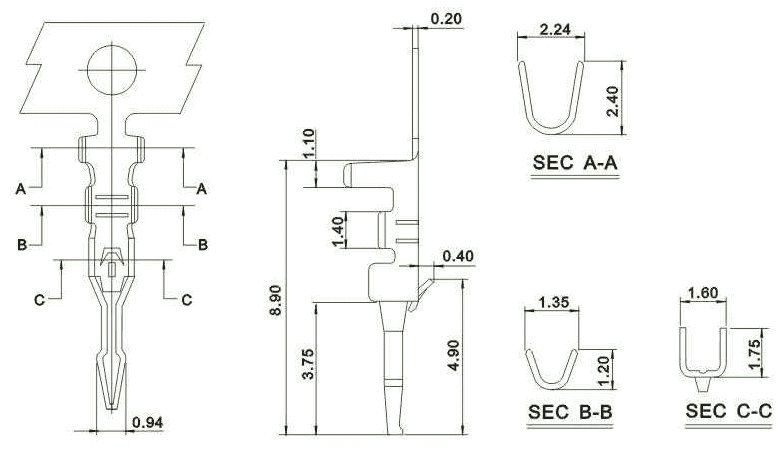

Терминалы

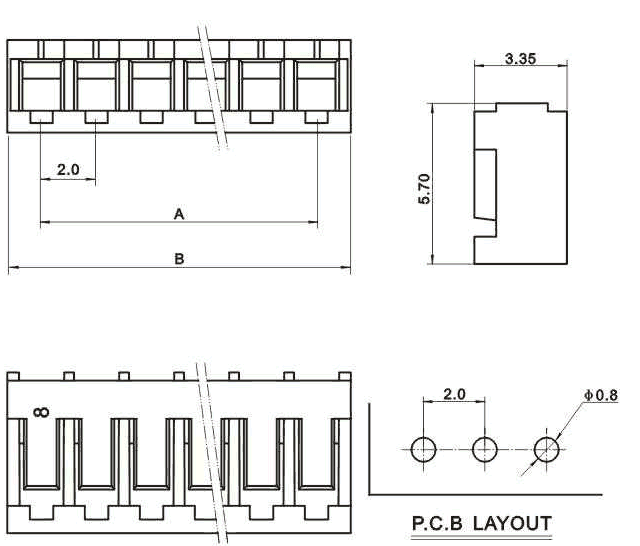

B2002-XXP (XXP-SJN) - угловые колодки на кабель, запаиваемые в плату

B2002-XXP (XXP-SJN) - угловые колодки на кабель, запаиваемые в плату





Код
товара
Марка Аналоги Размеры, мм
A B
60206 B2002-02P 02P-SJN 2,0 5,2
60207 B2002-03P 03P-SJN 4,0 7,2
60208 B2002-04P 04P-SJN 6,0 9,2
60209 B2002-05P 05P-SJN 8,0 11,2
60210 B2002-06P 06P-SJN 10,0 13,2
60211 B2002-07P 07P-SJN 12,0 15,2
60212 B2002-08P 08P-SJN 14,0 17,2
60213 B2002-09P 09P-SJN 16,0 19,2
60214 B2002-10P 10P-SJN 18,0 21,2
60215 B2002-11P 11P-SJN 20,0 23,2
60216 B2002-12P 12P-SJN 22,0 25,2
60217 B2002-13P 13P-SJN 24,0 27,2
60218 B2002-14P 14P-SJN 26,0 29,2
60219 B2002-15P 15P-SJN 28,0 31,2
60220 B2002-16P 16P-SJN 30,0 33,2

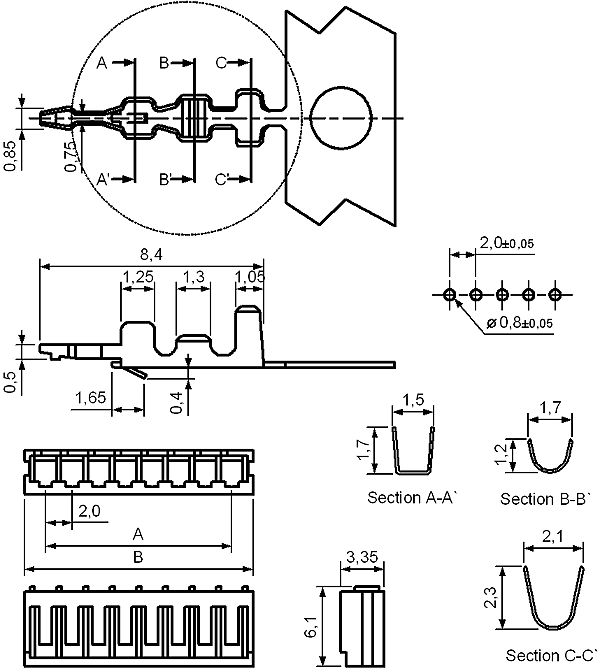

B2002-XXP (XXP-SJN) - угловые колодки на кабель, запаиваемые в плату

чертеж

Терминалы




  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
