Разъемы (соединители) >> Разъемы кабель-плата

Неразъемные соединители кабель-плата

Шаг 2,5 мм

Серии B2501, B2502 - колодки на кабель, запаиваемые в плату (wire trap)

Серии B2501, B2502 - колодки на кабель, запаиваемые в плату (wire trap)

Электрические характеристики:
Максимальный ток: 2 А
Максимальное переменное напряжение: 250 В
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: перем. 1000В в течение 1 мин.
Рабочая температура: -25...+85°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

B250 1 - XX P
1 2   3

1) серия
2) 1: корпус прямой
     2: корпус угловой
3) количество контактов

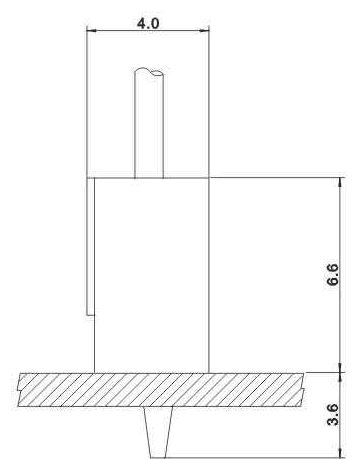

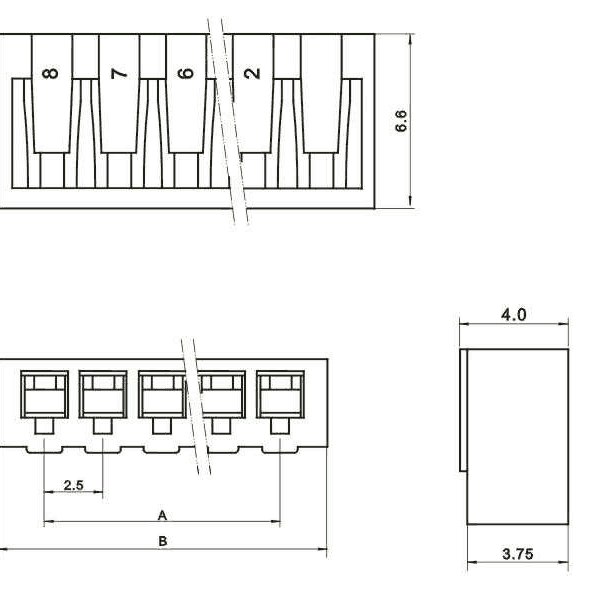

B2501-XXP (XXP-SCN) - прямые колодки на кабель, запаиваемые в плату

B2501-XXP (XXP-SCN) - прямые колодки на кабель, запаиваемые в плату

B2501-XXP (XXP-SCN) - прямые колодки на кабель, запаиваемые в плату





Код товара Марка Аналоги Размеры, мм
A B
x B2501-01P 1P-SCN 4,0
24033 B2501-02P 2P-SCN 2,5 6,5
24034 B2501-03P 3P-SCN 5,0 9,0
24035 B2501-04P 4P-SCN 7,5 11,5
24036 B2501-05P 5P-SCN 10,0 14,0
24037 B2501-06P 6P-SCN 12,5 16,5
24038 B2501-07P 7P-SCN 15,0 19,0
24039 B2501-08P 8P-SCN 17,5 21,5
24040 B2501-09P 9P-SCN 20,0 24,0
24041 B2501-10P 10P-SCN 22,5 26,5
24042 B2501-11P 11P-SCN 25,0 29,0
24043 B2501-12P 12P-SCN 27,5 31,5
24044 B2501-13P 13P-SCN 30,0 34,0
24045 B2501-14P 14P-SCN 32,5 36,5
24046 B2501-15P 15P-SCN 35,0 39,0
24047 B2501-16P 16P-SCN 37,5 41,5

B2501-XXP (XXP-SCN) - прямые колодки на кабель, запаиваемые в плату

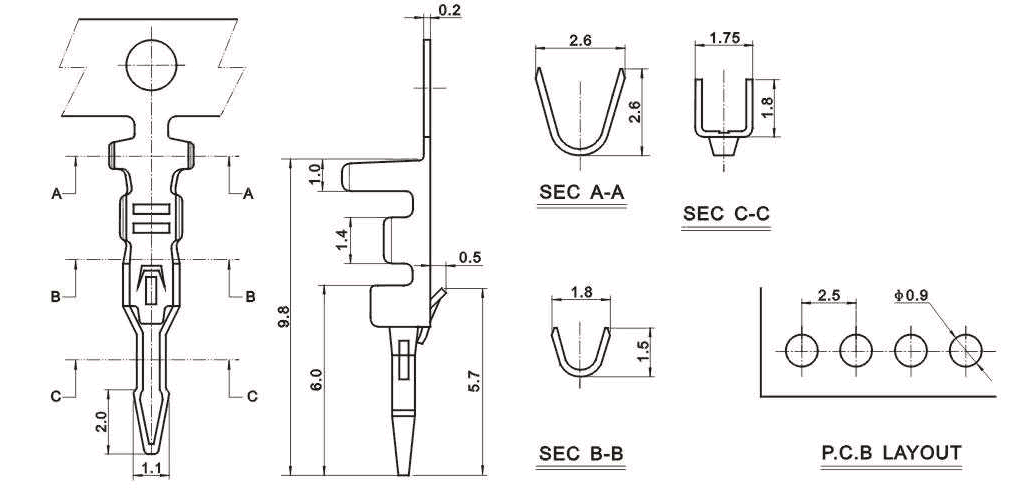

Терминалы

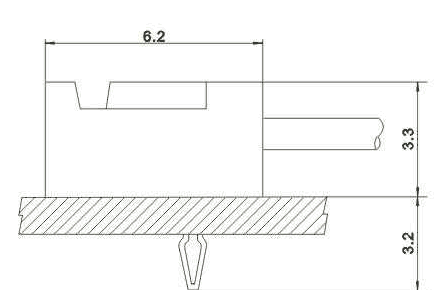

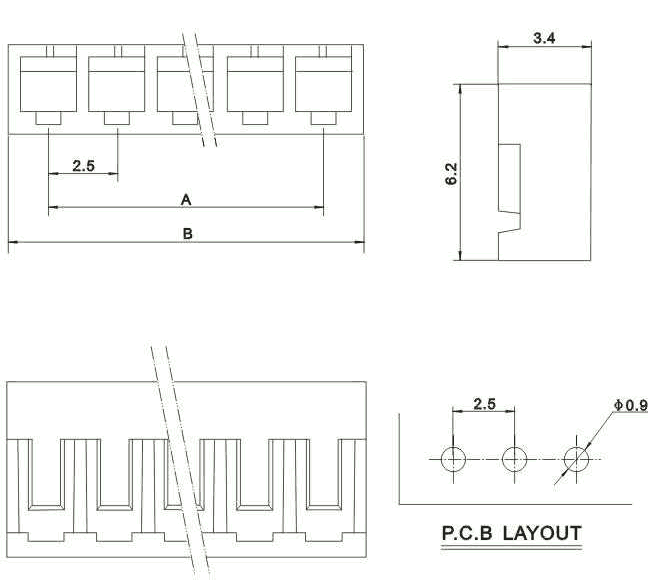

B2502-XXP - угловые колодки на кабель, запаиваемые в плату

B2502-XXP - угловые колодки на кабель, запаиваемые в плату

B2502-XXP - угловые колодки на кабель, запаиваемые в плату





Код товара Марка Размеры, мм
A B
60230 B2502-02P 2,5 5,5
60231 B2502-03P 5,0 8,0
60232 B2502-04P 7,5 10,5
60233 B2502-05P 10,0 13,0
60234 B2502-06P 12,5 155
60235 B2502-07P 15,0 18,0
60236 B2502-08P 17,5 20,5
60237 B2502-09P 20,0 23,0
60238 B2502-10P 22,5 25,5
60239 B2502-11P 25,0 28,0
60240 B2502-12P 27,5 30,5
60241 B2502-13P 30,0 33,0
60242 B2502-14P 32,5 35,5
60243 B2502-15P 35,0 38,0

чертеж

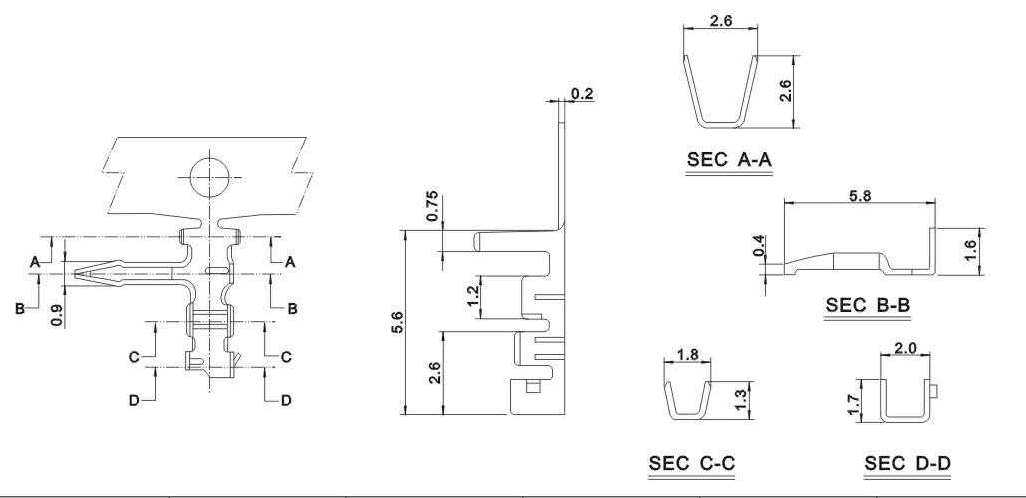

Терминалы
