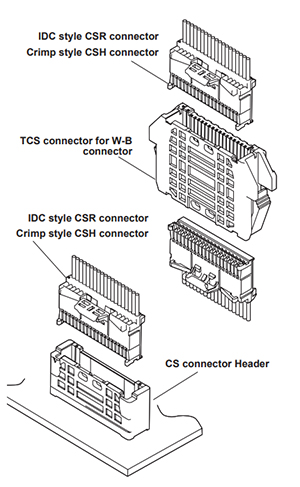

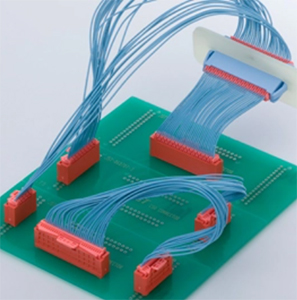

CSH серия

Шаг 1.0 мм

Электрические характеристики:
Номинальный ток: 1.8-2 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

PDF

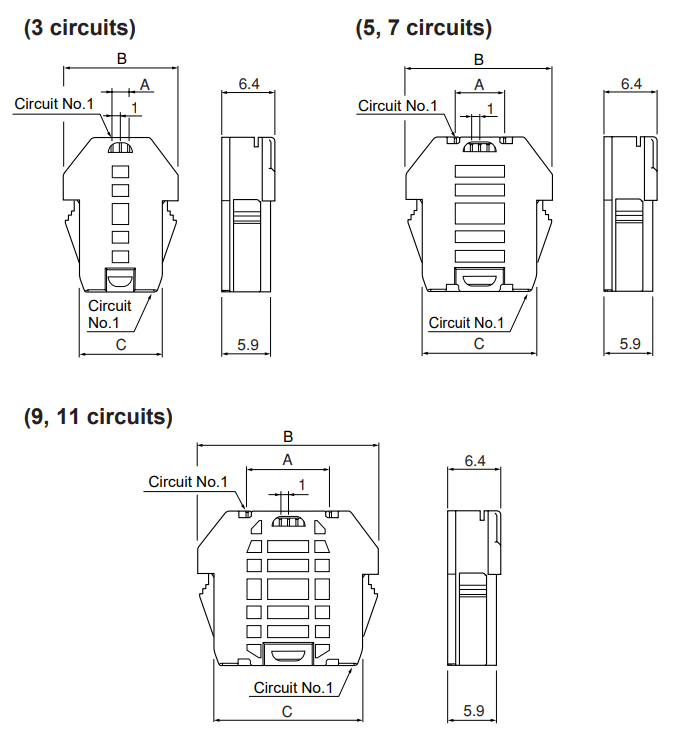

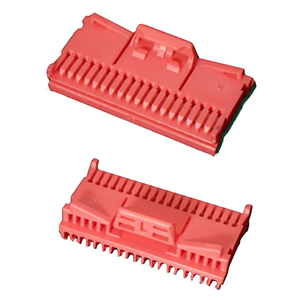

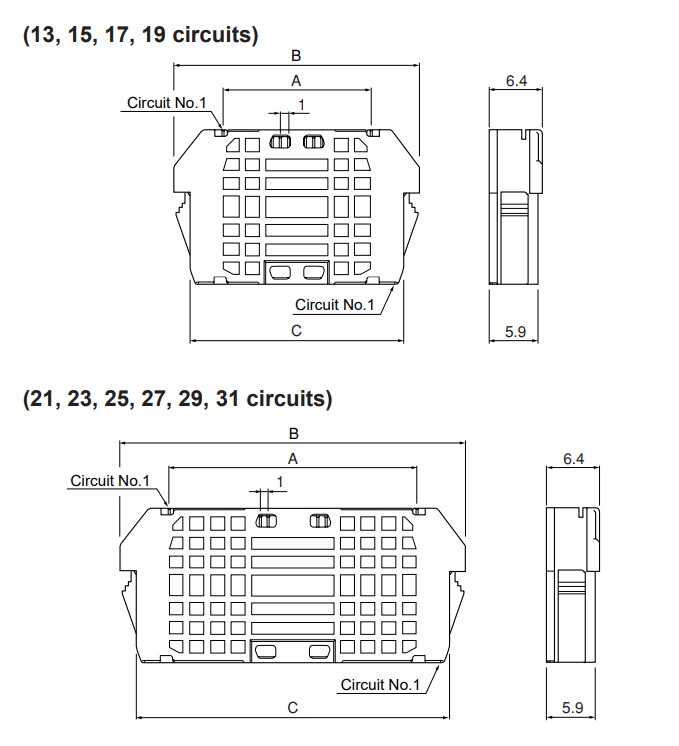

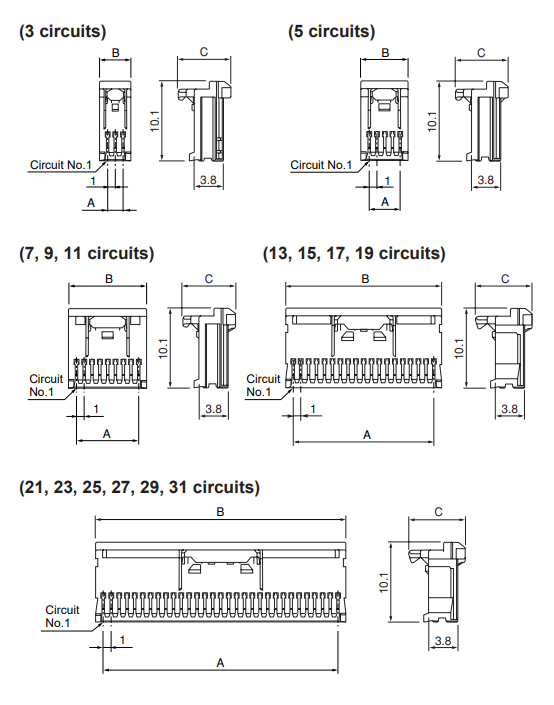

Корпус IDC розетки на провод

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка	Чертеж
120930	03CSR-8PK	3	2.0	4.0	6.7	13500
16915	05CSR-8PK	6.7	5	4.0		9000
16973	07CSR-8PK	6.7	7	6.0		6660
16974	09CSR-8PK	6.7	9	8.0		5400
17050	11CSR-8PK	6.7	11	10.0		4500
17072	13CSR-8PK	7.2	13	12.0	7.2	3780
17809	15CSR-8PK	7.2	15	14.0		3240
18536	17CSR-8PK	7.2	17	16.0		2880
35779	19CSR-8PK	7.2	19	18.0		2700
35780	21CSR-8PK	7.2	21	20.0		2340
189800	23CSR-8PK	7.2	23	22.0		2160
197817	25CSR-8PK	7.2	25	24.0		1980
81476	27CSR-8PK	7.2	27	26.0		1800
72062	29CSR-8PK	7.2	29	28.0		1800
72121	31CSR-8PK	7.2	31	30.0		1620

Материал: контакт: луженый медный сплав
корпус: PBT, UL94V-0, розовый

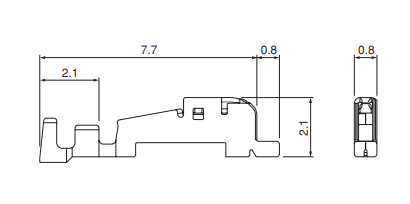

Терминал (контакт) для розетки на провод

Код товара	Марка	Провода			Упаковка шт.	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
77104	SCSH-002T-P0.2N	0.05 to 0.13	30 to 26	0.6 to 0.8	12000

Материал:
фосфористая бронза луженая

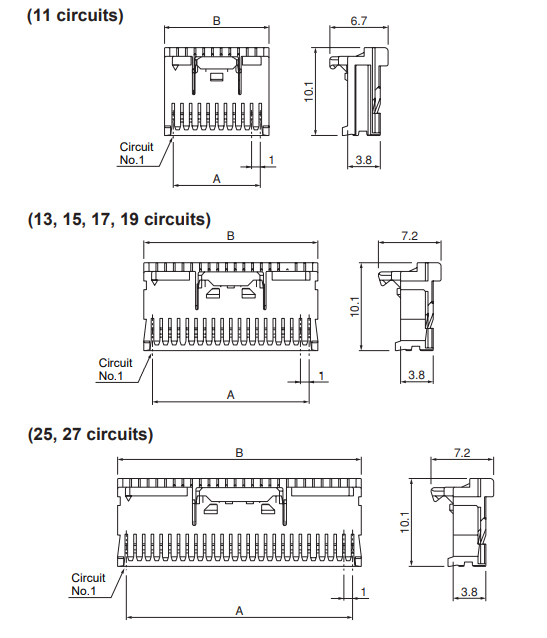

Корпус розетки на провод для обжимных терминалов

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
72122	CSH-11-PK-N	11	10.0	12.0	1000
72476	CSH-13-PK-N	13	12.0	14.0
72998	CSH-15-PK-N	15	14.0	16.0
72999	CSH-17-PK-N	17	16.0	18.0	500
73000	CSH-19-PK-N	19	18.0	20.0
73001	CSH-25-PK-N	25	24.0	26.0
73002	CSH-27-PK-N	27	26.0	28.0

Материал: PBT, UL94V-0, розовый

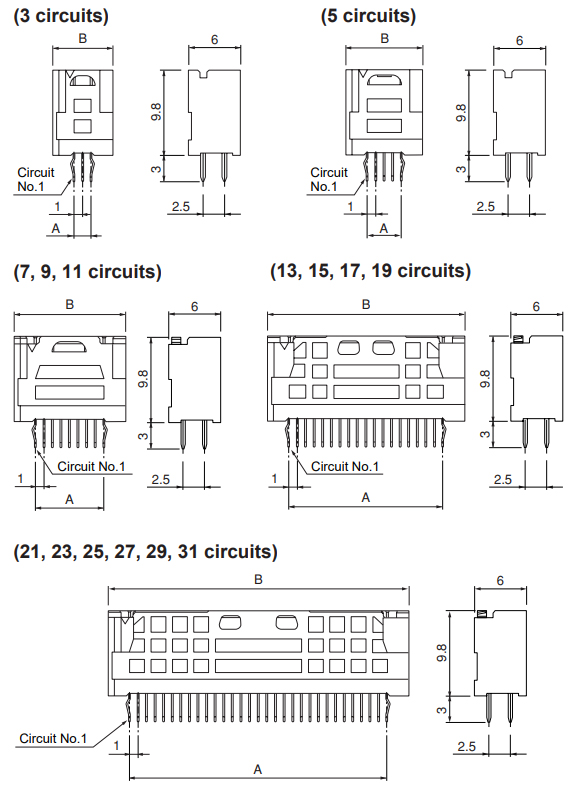

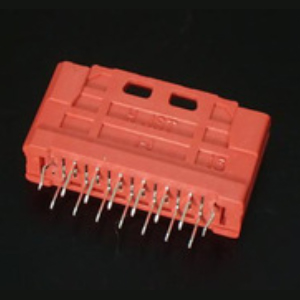

Вилка на плату закрытая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
76112	B03B-CSRK	3	2.0	7.0	10800
76113	B05B-CSRK	5	4.0	9.0	7920
76114	B07B-CSRK	7	6.0	11.0	6480
76115	B09B-CSRK	9	8.0	13.0	5520
76116	B11B-CSRK	11	10.0	15.0	4800
76251	B13B-CSRK	13	12.0	17.0	4080
76377	B15B-CSRK	15	14.0	19.0	3600
76394	B17B-CSRK	17	16.0	21.0	3360
76939	B19B-CSRK	19	18.0	23.0	3120
76940	B21B-CSRK	21	20.0	25.0	2880
76941	B23B-CSRK	23	22.0	27.0	2640
76942	B25B-CSRK	25	24.0	29.0	2400
76948	B27B-CSRK	27	26.0	31.0	2160
76949	B29B-CSRK	29	28.0	33.0	2160
76950	B31B-CSRK	31	30.0	35.0	1920

Материал: контакт: луженый медный сплав
корпус: стеклонаполненный PA-66 UL94V-0, красный

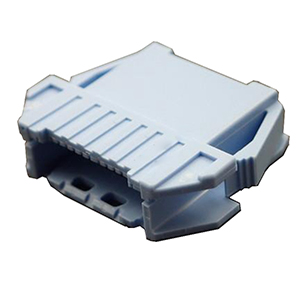

Соединитель-переходник кабель-кабель

Код товара	Марка	Кол-во контактов	Размеры, мм						Упаковка	Чертеж
			A	B	C	D		E
			A	B	C	t0.8<D<t1.2	t1.2<D<t2.0	E
76951	BU03P-TCS-LE	3	2.0	13.8	10.0	10.7	11.0	6.2	300
76952	BU05P-TCS-LE	5	4.0	15.8	12.0	12.7	13.0	8.2	250
76968	BU07P-TCS-LE	7	6.0	17.8	14.0	14.7	15.0	10.2
76969	BU09P-TCS-LE	9	8.0	19.8	16.0	16.7	17.0	12.2
76970	BU11P-TCS-LE	11	10.0	21.8	18.0	18.7	19.0	14.2	200
76971	BU13P-TCS-LE	13	12.0	23.8	20.0	20.7	21.0	16.2	200
76972	BU15P-TCS-LE	15	14.0	25.8	22.0	22.7	23.0	18.2	150
76973	BU17P-TCS-LE	17	16.0	27.8	24.0	24.7	25.0	20.2
76974	BU19P-TCS-LE	19	18.0	29.8	26.0	26.7	27.0	22.2
76975	BU21P-TCS-LE	21	20.0	31.8	28.0	28.7	29.0	24.2	100
76976	BU23P-TCS-LE	23	22.0	33.8	30.0	30.7	31.0	26.2
76977	BU25P-TCS-LE	25	24.0	35.8	32.0	32.7	33.0	28.2
76978	BU27P-TCS-LE	27	26.0	37.8	34.0	34.7	35.0	30.2
76979	BU29P-TCS-LE	29	28.0	39.8	36.0	36.7	37.0	32.2

Материал: контакт: луженый медный сплав
корпус: PBT UL94V-0, светло-голубой
