| Разъемы (соединители) >> Разъемы кабель-плата |
NSH серия
Шаг 1.0 мм
|

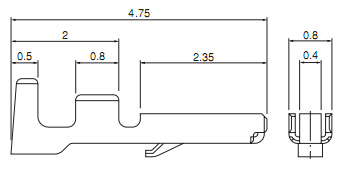

Терминал (контакт)
|
| 219793 |
SSHL-003T-P0.2 |
0,032-0,08 |
32-28 |
0,4-0,8 |
30000 |
|
|

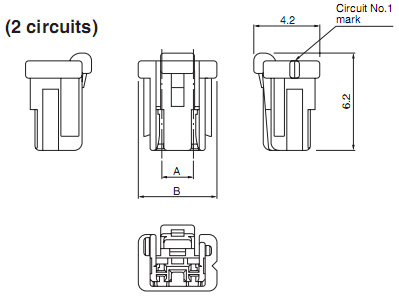

Корпус розетки на кабель
 |
| 218929 |
NSHR-02V-S |
2 |
2,0 |
5,0 |
3000 |
| 218930 |
NSHR-03V-S |
3 |
2,0 |
5,0 |
3000 |
| 218931 |
NSHR-04V-S |
4 |
3,0 |
6,0 |
2500 |
| 218932 |
NSHR-05V-S |
5 |
4,0 |
7,0 |
2000 |
| 218933 |
NSHR-06V-S |
6 |
5,0 |
8,0 |
1500 |
| 218934 |
NSHR-07V-S |
7 |
6,0 |
9,0 |
1500 |
| 218935 |
NSHR-08V-S |
8 |
7,0 |
10,0 |
1500 |
| 218936 |
NSHR-09V-S |
9 |
8,0 |
11,0 |
1000 |
| 218937 |
NSHR-10V-S |
10 |
9,0 |
12,0 |
1000 |
| 218938 |
NSHR-11V-S |
11 |
10,0 |
13,0 |
1000 |
| 218939 |
NSHR-12V-S |
12 |
11,0 |
14,0 |
1000 |
| 218940 |
NSHR-13V-S |
13 |
12,0 |
15,0 |
1000 |
| 218941 |
NSHR-14V-S |
14 |
13,0 |
16,0 |
1000 |
| 218942 |
NSHR-15V-S |
15 |
14,0 |
17,0 |
1000 |
|
|

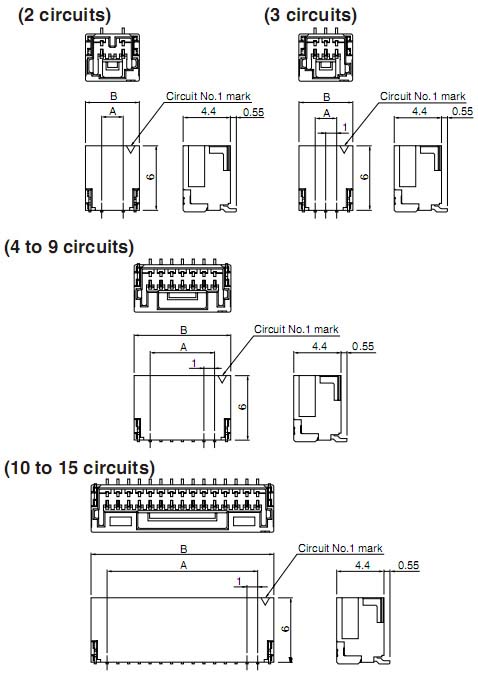

Вилка SMD вертикальная на плату
|
| 218943 |
BM02B-NSHSS-TBT |
2 |
2,0 |
5,0 |
1000 |
| 211841 |
BM03B-NSHSS-TBT |
3 |
2,0 |
5,0 |
1000 |
| 211858 |
BM04B-NSHSS-TBT |
4 |
3,0 |
6,0 |
1000 |
| 204564 |
BM05B-NSHSS-TBT |
5 |
4,0 |
7,0 |
1000 |
| 204581 |
BM06B-NSHSS-TBT |
6 |
5,0 |
8,0 |
1000 |
| 204598 |
BM07B-NSHSS-TBT |
7 |
6,0 |
9,0 |
1000 |
| 204615 |
BM08B-NSHSS-TBT |
8 |
7,0 |
10,0 |
1000 |
| 204637 |
BM09B-NSHSS-TBT |
9 |
8,0 |
11,0 |
1000 |
| 204644 |
BM10B-NSHSS-TBT |
10 |
9,0 |
12,0 |
1000 |
| 204654 |
BM11B-NSHSS-TBT |
11 |
10,0 |
13,0 |
1000 |
| 204663 |
BM12B-NSHSS-TBT |
12 |
11,0 |
14,0 |
1000 |
| 204672 |
BM13B-NSHSS-TBT |
13 |
12,0 |
15,0 |
1000 |
| 204681 |
BM14B-NSHSS-TBT |
14 |
13,0 |
16,0 |
1000 |
| 204690 |
BM15B-NSHSS-TBT |
15 |
14,0 |
17,0 |
1000 |
|
|
Вилка SMD горизонтальная на плату
|
| 204700 |
SM02B-NSHSS-TB |
2 |
2,0 |
5,0 |
1500 |
| 204706 |
SM03B-NSHSS-TB |
3 |
2,0 |
5,0 |
1500 |
| 204712 |
SM04B-NSHSS-TB |
4 |
3,0 |
6,0 |
1500 |
| 204718 |
SM05B-NSHSS-TB |
5 |
4,0 |
7,0 |
1500 |
| 204725 |
SM06B-NSHSS-TB |
6 |
5,0 |
8,0 |
1500 |
| 204732 |
SM07B-NSHSS-TB |
7 |
6,0 |
9,0 |
1500 |
| 204739 |
SM08B-NSHSS-TB |
8 |
7,0 |
10,0 |
1500 |
| 204745 |
SM09B-NSHSS-TB |
9 |
8,0 |
11,0 |
1500 |
| 204750 |
SM10B-NSHSS-TB |
10 |
9,0 |
12,0 |
1500 |
| 204754 |
SM11B-NSHSS-TB |
11 |
10,0 |
13,0 |
1500 |
| 204759 |
SM12B-NSHSS-TB |
12 |
11,0 |
14,0 |
1500 |
| 204766 |
SM13B-NSHSS-TB |
13 |
12,0 |
15,0 |
1500 |
| 204773 |
SM14B-NSHSS-TB |
14 |
13,0 |
16,0 |
1500 |
| 204780 |
SM15B-NSHSS-TB |
15 |
14,0 |
17,0 |
1500 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
