| Разъемы (соединители) >> Разъемы кабель-плата |
SH серия
Шаг 1.0 мм
|
Терминал (контакт)
|
| 51435 |
SSH-003T-P0.2-H |
A1001-Te |
0,032-0,08 |
32-28 |
0,4-0,8 |
23000 |
|
|

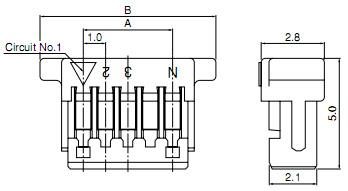

Корпус розетки на кабель
|
| 17426 |
SHR-02V-S-B |
A1001-02Y |
2 |
1,0 |
5,0 |
2000 |
| 23172 |
SHR-03V-S-B |
A1001-03Y |
3 |
2,0 |
6,0 |
2000 |
| 17425 |
SHR-04V-S-B |
A1001-04Y |
4 |
3,0 |
7,0 |
2000 |
| 17424 |
SHR-05V-S-B |
A1001-05Y |
5 |
4,0 |
8,0 |
2000 |
| 23173 |
SHR-06V-S-B |
A1001-06Y |
6 |
5,0 |
9,0 |
2000 |
| 23174 |
SHR-07V-S-B |
A1001-07Y |
7 |
6,0 |
10,0 |
2000 |
| 17423 |
SHR-08V-S-B |
A1001-08Y |
8 |
7,0 |
11,0 |
2000 |
| 23175 |
SHR-09V-S-B |
A1001-09Y |
9 |
8,0 |
12,0 |
2000 |
| 23176 |
SHR-10V-S-B |
A1001-10Y |
10 |
9,0 |
13,0 |
2000 |
| 23177 |
SHR-11V-S-B |
A1001-11Y |
11 |
10,0 |
14,0 |
2000 |
| 23178 |
SHR-12V-S-B |
A1001-12Y |
12 |
11,0 |
15,0 |
2000 |
| 23179 |
SHR-13V-S-B |
A1001-13Y |
13 |
12,0 |
16,0 |
2000 |
| 23180 |
SHR-14V-S-B |
A1001-14Y |
14 |
13,0 |
17,0 |
2000 |
| 23181 |
SHR-15V-S-B |
A1001-15Y |
15 |
14,0 |
18,0 |
2000 |
| 23243 |
SHR-20V-S-B |
A1001-20Y |
20 |
19,0 |
23,0 |
1000 |
|
|

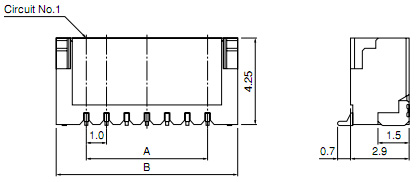

Вилка SMD вертикальная на плату
|
| 17419 |
BM02B-SRSS-TB |
A1001-SMT-02A |
2 |
1,0 |
4,0 |
1500 |
| 23193 |
BM03B-SRSS-TB |
A1001-SMT-03A |
3 |
2,0 |
5,0 |
1500 |
| 23194 |
BM04B-SRSS-TB |
A1001-SMT-04A |
4 |
3,0 |
6,0 |
1500 |
| 17418 |
BM05B-SRSS-TB |
A1001-SMT-05A |
5 |
4,0 |
7,0 |
1500 |
| 23195 |
BM06B-SRSS-TB |
A1001-SMT-06A |
6 |
5,0 |
8,0 |
1500 |
| 23196 |
BM07B-SRSS-TB |
A1001-SMT-07A |
7 |
6,0 |
9,0 |
1500 |
| 23197 |
BM08B-SRSS-TB |
A1001-SMT-08A |
8 |
7,0 |
10,0 |
1500 |
| 23198 |
BM09B-SRSS-TB |
A1001-SMT-09A |
9 |
8,0 |
11,0 |
1500 |
| 23199 |
BM10B-SRSS-TB |
A1001-SMT-10A |
10 |
9,0 |
12,0 |
1500 |
| 23200 |
BM11B-SRSS-TB |
A1001-SMT-11A |
11 |
10,0 |
13,0 |
1500 |
| 23201 |
BM12B-SRSS-TB |
A1001-SMT-12A |
12 |
11,0 |
14,0 |
1500 |
| 23202 |
BM13B-SRSS-TB |
A1001-SMT-13A |
13 |
12,0 |
15,0 |
1500 |
| 23203 |
BM14B-SRSS-TB |
A1001-SMT-14A |
14 |
13,0 |
16,0 |
1500 |
| 23204 |
BM15B-SRSS-TB |
A1001-SMT-15A |
15 |
14,0 |
17,0 |
1500 |
|
|

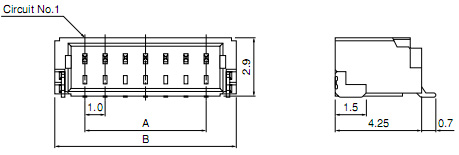

Вилка SMD горизонтальная на плату
|
| 17422 |
SM02B-SRSS-TB |
A1001-SMT-02AW |
2 |
1,0 |
4,0 |
3000 |
| 23182 |
SM03B-SRSS-TB |
A1001-SMT-03AW |
3 |
2,0 |
5,0 |
3000 |
| 17421 |
SM04B-SRSS-TB |
A1001-SMT-04AW |
4 |
3,0 |
6,0 |
3000 |
| 23183 |
SM05B-SRSS-TB |
A1001-SMT-05AW |
5 |
4,0 |
7,0 |
3000 |
| 23184 |
SM06B-SRSS-TB |
A1001-SMT-06AW |
6 |
5,0 |
8,0 |
3000 |
| 23185 |
SM07B-SRSS-TB |
A1001-SMT-07AW |
7 |
6,0 |
9,0 |
3000 |
| 17420 |
SM08B-SRSS-TB |
A1001-SMT-08AW |
8 |
7,0 |
10,0 |
3000 |
| 23186 |
SM09B-SRSS-TB |
A1001-SMT-09AW |
9 |
8,0 |
11,0 |
3000 |
| 23187 |
SM10B-SRSS-TB |
A1001-SMT-10AW |
10 |
9,0 |
12,0 |
3000 |
| 23188 |
SM11B-SRSS-TB |
A1001-SMT-11AW |
11 |
10,0 |
13,0 |
3000 |
| 23189 |
SM12B-SRSS-TB |
A1001-SMT-12AW |
12 |
11,0 |
14,0 |
3000 |
| 23190 |
SM13B-SRSS-TB |
A1001-SMT-13AW |
13 |
12,0 |
15,0 |
3000 |
| 23191 |
SM14B-SRSS-TB |
A1001-SMT-14AW |
14 |
13,0 |
16,0 |
3000 |
| 23192 |
SM15B-SRSS-TB |
A1001-SMT-15AW |
15 |
14,0 |
17,0 |
3000 |
| 51453 |
SM20B-SRSS-TB |
A1001-SMT-20AW |
20 |
19,0 |
22,0 |
3000 |
|
|
|
|
|
