SHL серия

Шаг 1.0 мм

Электрические характеристики:
Номинальный ток: 1 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

PDF

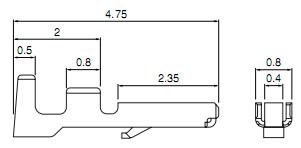

Терминал (контакт)

Код товара	Марка	Провода			Упаковка
		мм²	AWG#	Диаметр изоляции O.D.,мм
51454	SSHL-003T-P0.2	0,032-0,08	32-28	0,4-0,8	30000

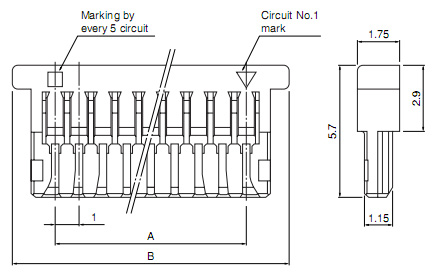

Корпус розетки на кабель

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
51455	SHLP-02V-S-B	2	1.0	4.6	6000
214613	SHLP-05V-S-B	5	4.0	7.6	3000
51460	SHLP-06V-S-B	6	5.0	8.6	3000
51461	SHLP-07V-S-B	7	6.0	9.6	3000
51466	SHLP-08V-S-B	8	7.0	10.6	3000
51467	SHLP-10V-S-B	10	9.0	12.6	2000
204889	SHLP-11V-S-B	11	10.0	13.6	2000
204890	SHLP-12V-S-B	12	11.0	14.6	2000
204892	SHLP-14V-S-B	14	13.0	16.6	2000
204893	SHLP-16V-S-B	16	15.0	18.6	1000
204897	SHLP-20V-S-B	20	19.0	22.6	1000
204900	SHLP-22V-S-B	22	21.0	24.6	1000
204901	SHLP-26V-S-B	26	25.0	28.6	1000
204903	SHLP-30V-S-B	30	29.0	32.6	1000

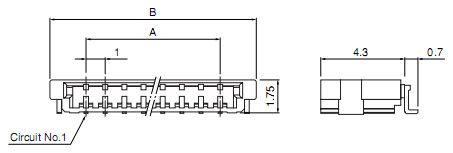

Вилка SMD горизонтальная на плату

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
204904	SM02B-SHLS-TF	2	1.0	4.8	4500
204908	SM05B-SHLS-TF	5	4.0	7.8	4500
204911	SM06B-SHLS-TF	6	5.0	8.8	4500
204912	SM07B-SHLS-TF	7	6.0	9.8	4500
204914	SM08B-SHLS-TF	8	7.0	10.8	4500
204915	SM10B-SHLS-TF	10	9.0	12.8	4500
204919	SM11B-SHLS-TF	11	10.0	13.8	4500
204922	SM12B-SHLS-TF	12	11.0	14.8	4500
204923	SM14B-SHLS-TF	14	13.0	16.8	4500
204925	SM16B-SHLS-TF	16	15.0	18.8	4500
204926	SM20B-SHLS-TF	20	19.0	22.8	4500
204930	SM22B-SHLS-TF	22	21.0	24.8	4500
204933	SM26B-SHLS-TF	26	25.0	28.8	4500
204934	SM30B-SHLS-TF	30	29.0	32.8	4500

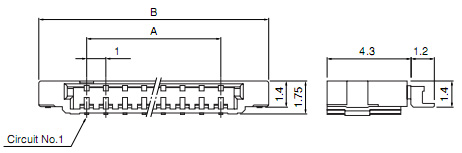

Вилка SMD горизонтальная смещенного типа на плату

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
204936	SM08B-SHLS-1-TF	8	7.0	12.0	4500
204937	SM14B-SHLS-1-TF	14	13.0	18.0	4500
204941	SM20B-SHLS-1-TF	20	19.0	24.0	4500
