Разъемы (соединители) >> Разъемы кабель-плата

SHLV серия

Шаг 1.0 мм


Электрические характеристики:
Номинальный ток: 1 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.


PDF

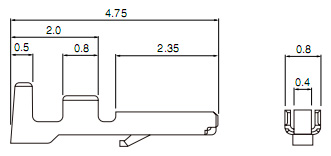

Терминал (контакт)

Код
товара
Марка Провода Упаковка
мм2 AWG# Диаметр
изоляции
O.D.,мм
205172 SSHL-003GA1-P0.2 0,032-0,08 32-28 0,4-0,8 30000

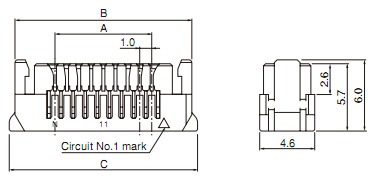

Корпус розетки на кабель


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B C
205173 SHLVP-21V-S-1 10 16,7 17,7 3 000,0 3000
205174 SHLVP-31V-S-1 15 21,7 22,7 2 000,0 2000

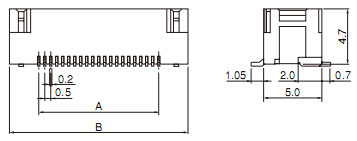

Вилка SMD вертикальная на плату


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
205175 BM21B-SHLVS-G-TBT 10,0 15,0 0,0 1500
205176 BM31B-SHLVS-G-TBT 15,0 20,0 0,0 1500

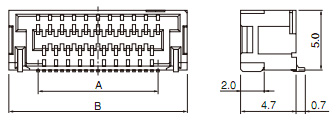

Вилка SMD горизонтальная на плату


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
205177 SM21B-SHLVS-G-TB 10,0 15,0 0,0 2000
205178 SM31B-SHLVS-G-TB 15,0 20,0 0,0 2000



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
