| Разъемы (соединители) |
Разъемы кабель-плата
Шаг 1,25 мм
|

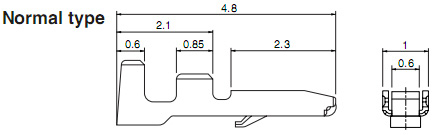

Контакты
 |
| x |
SGVH-002T-P0.2 |
0,05-0,13 |
30-26 |
0,8-1,0 |
23000 |
| x |
SGVHSF-002T-0.2 |
0,05-0,13 |
30-26 |
0,8-1,0 |
13000 |
|
|

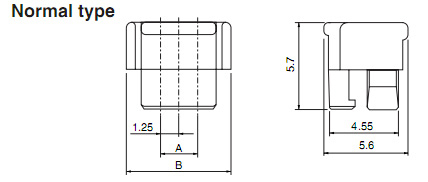

Корпус розетки
 |
| x |
GVHR-03V-S |
3 |
2,50 |
7,00 |
5000 |
| x |
GVHRSF-02V-S |
2 |
1,25 |
5,75 |
4000 |
| x |
GVHRSF-03V-S |
3 |
2,50 |
7,00 |
4000 |
| x |
GVHRSF-04V-S |
4 |
3,75 |
8,25 |
2500 |
| x |
GVHRSF-05V-S |
5 |
5,00 |
9,50 |
2500 |
| x |
GVHRSF-06V-S |
6 |
6,25 |
10,75 |
2500 |
| x |
GVHRSF-07V-S |
7 |
7,50 |
12,00 |
2000 |
| x |
GVHRSF-08V-S |
8 |
8,75 |
13,25 |
2000 |
| x |
GVHRSF-09V-S |
9 |
10,00 |
14,50 |
1500 |
| x |
GVHRSF-10V-S |
10 |
11,25 |
15,75 |
1500 |
| x |
GVHRSF-11V-S |
11 |
12,50 |
17,00 |
1500 |
| x |
GVHRSF-12V-S |
12 |
13,75 |
18,25 |
1000 |
| x |
GVHRSF-13V-S |
13 |
15,00 |
19,50 |
1000 |
| x |
GVHRSF-14V-S |
14 |
16,25 |
20,75 |
1000 |
| x |
GVHRSF-15V-S |
15 |
17,50 |
22,00 |
1000 |
|
|

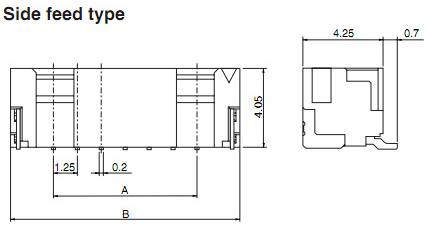

Вилка SMD на плату прямая
 |
| x |
BM02B-GVHS-TB |
2 |
1,25 |
5,75 |
2500 |
| x |
BM03B-GVHS-TB |
3 |
2,50 |
7,00 |
2500 |
| x |
BM04B-GVHS-TB |
4 |
3,75 |
8,25 |
2500 |
| x |
BM05B-GVHS-TB |
5 |
5,00 |
9,50 |
2500 |
| x |
BM06B-GVHS-TB |
6 |
6,25 |
10,75 |
2500 |
| x |
BM07B-GVHS-TB |
7 |
7,50 |
12,00 |
2500 |
| x |
BM08B-GVHS-TB |
8 |
8,75 |
13,25 |
2500 |
| x |
BM09B-GVHS-TB |
9 |
10,00 |
14,50 |
2500 |
| x |
BM10B-GVHS-TB |
10 |
11,25 |
15,75 |
2500 |
| x |
BM11B-GVHS-TB |
11 |
12,50 |
17,00 |
2500 |
| x |
BM12B-GVHS-TB |
12 |
13,75 |
18,25 |
2500 |
| x |
BM13B-GVHS-TB |
13 |
15,00 |
19,50 |
2500 |
| x |
BM14B-GVHS-TB |
14 |
16,25 |
20,75 |
2500 |
| x |
BM15B-GVHS-TB |
15 |
17,50 |
22,00 |
2500 |
|
|

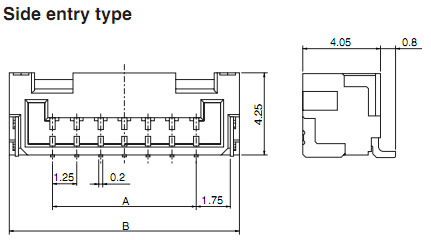

Вилка SMD на плату угловая
 |
| x |
SM03B-GVHS-TB |
3 |
2,50 |
7,00 |
2500 |
|
|
|
|
|
|
