Разъемы (соединители) >> Разъемы кабель-плата

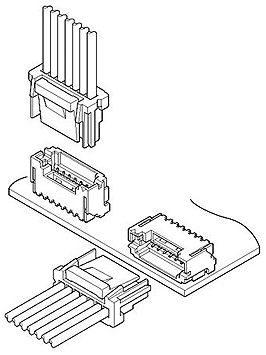

ZE серия

Шаг 1.5 мм


Электрические характеристики:
Номинальный ток: 2 A (AC, DC)
Номинальное напряжение: 100 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.


PDF

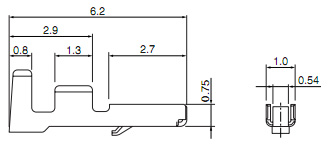

Терминал (контакт)

Код
товара
Марка Провода Упаковка
мм2 AWG# Диаметр
изоляции
O.D.,мм
208127 SZE-002T-P0.3 0,08-0,21 28-24 0,8-1,2 16000
208128 SZE-003T-P0.3 0,05-0,13 30-26 0,8-1,0 16000

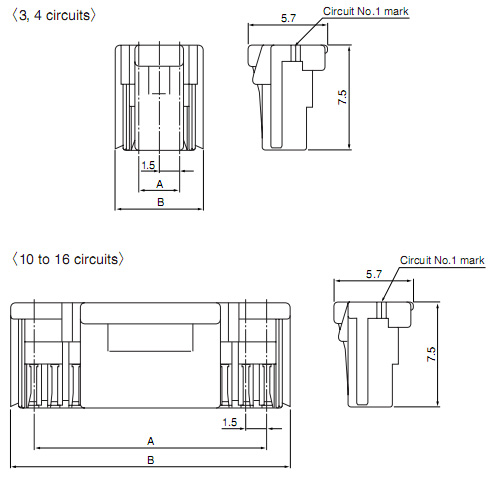

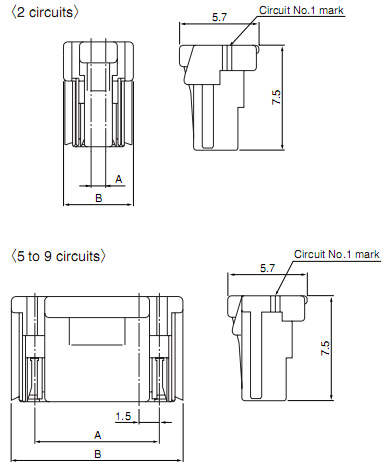

Корпус розетки на кабель




Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
208129 ZER-02V-S 2 1,5 5,0 6000
208130 ZER-03V-S 3 3,0 6,3 6000
208131 ZER-04V-S 4 4,5 7,8 5000
208132 ZER-05V-S 5 6,0 9,3 3000
208133 ZER-06V-S 6 7,5 10,8 3000
208134 ZER-07V-S 7 9,0 12,3 2000
208135 ZER-08V-S 8 10,5 13,8 2000
208136 ZER-09V-S 9 12,0 15,3 2000
208137 ZER-10V-S 10 13,5 16,8 2000
208138 ZER-11V-S 11 15,0 18,3 2000
208139 ZER-12V-S 12 16,5 19,8 2000
208140 ZER-13V-S 13 18,0 21,3 2000
208141 ZER-14V-S 14 19,5 22,8 2000
208142 ZER-15V-S 15 21,0 24,3 1500
208143 ZER-16V-S 16 22,5 25,8 1500

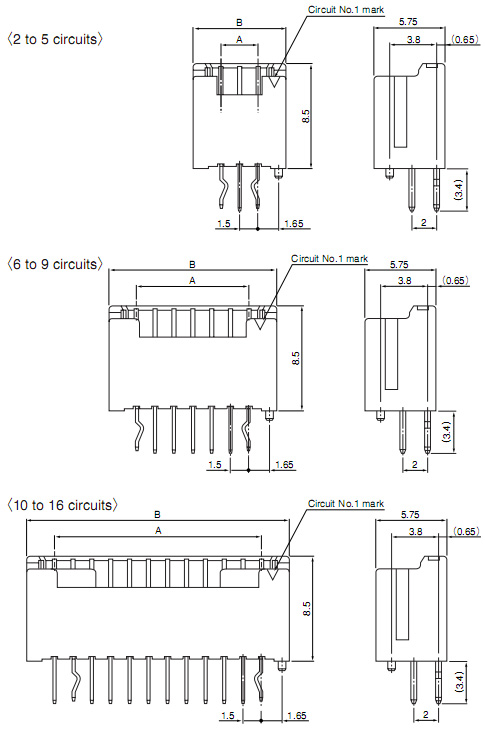

Вилка на плату прямая для выводного монтажа


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
208144 B03B-ZESK-D 3 3,0 7,5 1984
208145 B04B-ZESK-D 4 4,5 9,0 1664
208146 B05B-ZESK-D 5 6,0 10,5 1408
208147 B06B-ZESK-D 6 7,5 12,0 1216
208148 B07B-ZESK-D 7 9,0 13,5 1088
208149 B08B-ZESK-D 8 10,5 15,0 960
208150 B09B-ZESK-D 9 12,0 16,5 896
208151 B10B-ZESK-D 10 13,5 18,0 832
208152 B11B-ZESK-D 11 15,0 19,5 768
208153 B12B-ZESK-D 12 16,5 21,0 704
208154 B13B-ZESK-D 13 18,0 22,5 640
208155 B14B-ZESK-D 14 19,5 24,0 576
208156 B15B-ZESK-D 15 21,0 25,5 576
208157 B16B-ZESK-D 16 22,5 27,0 512

Вилка на плату прямая для выводного монтажа


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
208158 B02B-ZESK-1D 2 1,5 6,0 2496
208159 B03B-ZESK-1D 3 3,0 7,5 1984
208160 B04B-ZESK-1D 4 4,5 9,0 1664
208161 B05B-ZESK-1D 5 6,0 10,5 1408
208162 B06B-ZESK-1D 6 7,5 12,0 1216
208163 B07B-ZESK-1D 7 9,0 13,5 1088
208164 B08B-ZESK-1D 8 10,5 15,0 960
208165 B09B-ZESK-1D 9 12,0 16,5 896
208166 B10B-ZESK-1D 10 13,5 18,0 832
208167 B11B-ZESK-1D 11 15,0 19,5 768
208168 B12B-ZESK-1D 12 16,5 21,0 704
208169 B13B-ZESK-1D 13 18,0 22,5 640
208170 B14B-ZESK-1D 14 19,5 24,0 576
208171 B15B-ZESK-1D 15 21,0 25,5 576

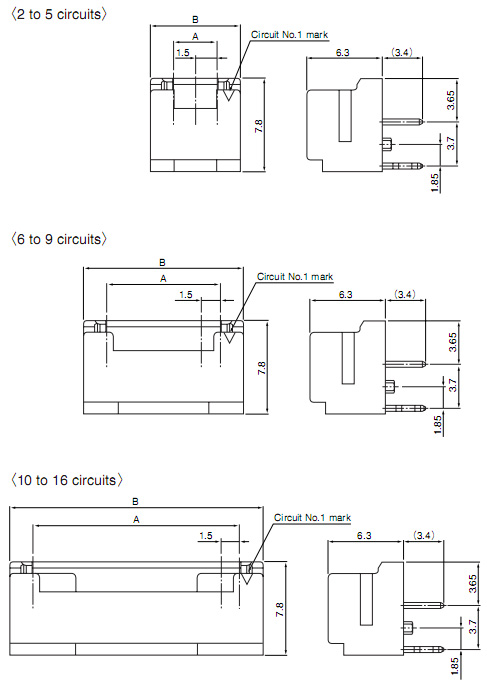

Вилка на плату угловая для выводного монтажа


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
208173 S02B-ZESK-2D 2 1,5 6,0 1872
208174 S03B-ZESK-2D 3 3,0 7,5 1488
208175 S04B-ZESK-2D 4 4,5 9,0 1248
208176 S05B-ZESK-2D 5 6,0 10,5 1056
208177 S06B-ZESK-2D 6 7,5 12,0 912
208178 S07B-ZESK-2D 7 9,0 13,5 816
208179 S08B-ZESK-2D 8 10,5 15,0 720
208180 S09B-ZESK-2D 9 12,0 16,5 672
208181 S10B-ZESK-2D 10 13,5 18,0 624
208182 S11B-ZESK-2D 11 15,0 19,5 576
208183 S12B-ZESK-2D 12 16,5 21,0 528
208184 S13B-ZESK-2D 13 18,0 22,5 480
208185 S14B-ZESK-2D 14 19,5 24,0 432
208186 S15B-ZESK-2D 15 21,0 25,5 432

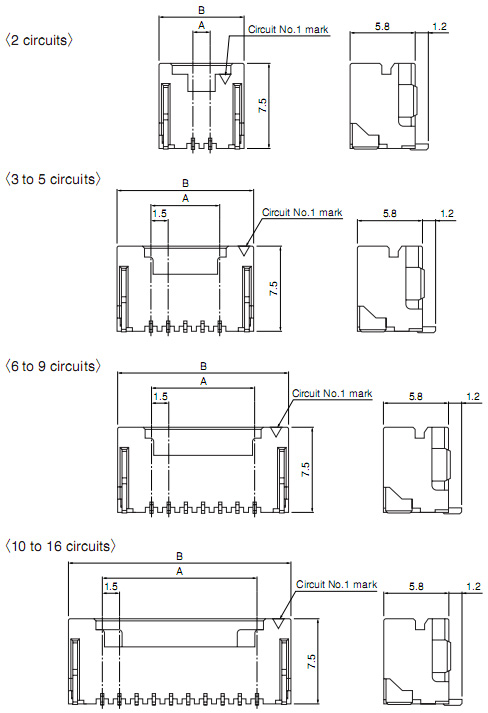

Вилка SMD вертикальная на плату


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
208188 BM02B-ZESS-TBT 2 1,5 7,5 800
208189 BM03B-ZESS-TBT 3 3,0 9,0 800
208190 BM04B-ZESS-TBT 4 4,5 10,5 800
208191 BM05B-ZESS-TBT 5 6,0 12,0 800
208192 BM06B-ZESS-TBT 6 7,5 13,5 800
208193 BM07B-ZESS-TBT 7 9,0 15,0 800
208194 BM08B-ZESS-TBT 8 10,5 16,5 800
208195 BM09B-ZESS-TBT 9 12,0 18,0 800
208196 BM1OB-ZESS-TBT 10 13,5 19,5 800
208197 BM11B-ZESS-TBT 11 15,0 21,0 800
208198 BM12B-ZESS-TBT 12 16,5 22,5 800
208199 BM13B-ZESS-TBT 13 18,0 24,0 800
208200 BM14B-ZESS-TBT 14 19,5 25,5 800
208201 BM15B-ZESS-TBT 15 21,0 27,0 800

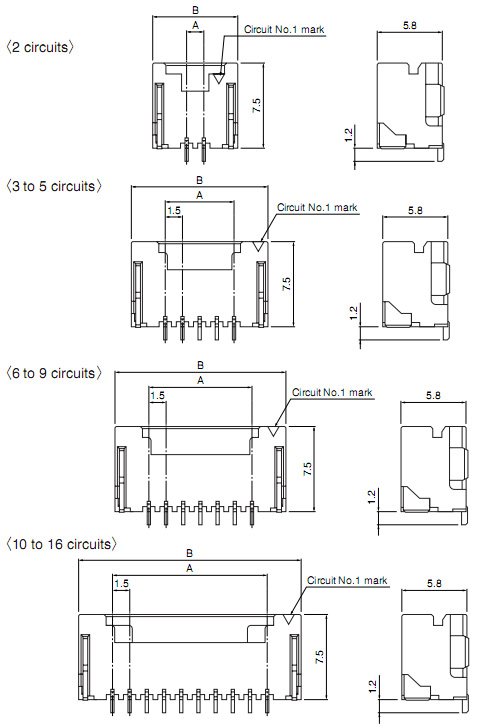

Вилка SMD горизонтальная на плату


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
208203 SM02B-ZESS-TB 2 1,5 7,5 1000
208127 SM03B-ZESS-TB 3 3,0 9,0 1000
208128 SM04B-ZESS-TB 4 4,5 10,5 1000
208129 SM05B-ZESS-TB 5 6,0 12,0 1000
208130 SM06B-ZESS-TB 6 7,5 13,5 1000
208131 SM07B-ZESS-TB 7 9,0 15,0 1000
208132 SM08B-ZESS-TB 8 10,5 16,5 1000
208133 SM09B-ZESS-TB 9 12,0 18,0 1000
208134 SM10B-ZESS-TB 10 13,5 19,5 1000
208135 SM11B-ZESS-TB 11 15,0 21,0 1000
208136 SM12B-ZESS-TB 12 16,5 22,5 1000
208137 SM13B-ZESS-TB 13 18,0 24,0 1000
208138 SM14B-ZESS-TB 14 19,5 25,5 1000
208139 SM15B-ZESS-TB 15 21,0 27,0 1000
