| Разъемы (соединители) >> Разъемы кабель-плата |

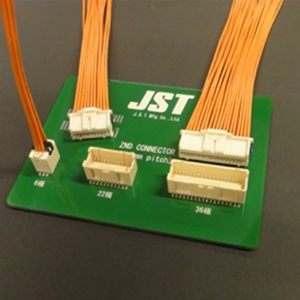

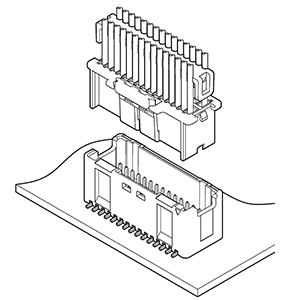

ZND серия
Шаг 1.5 мм
 | Электрические характеристики:
Номинальный ток: 2 A (AC, DC)
Номинальное напряжение: 100 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.
 PDF |
|

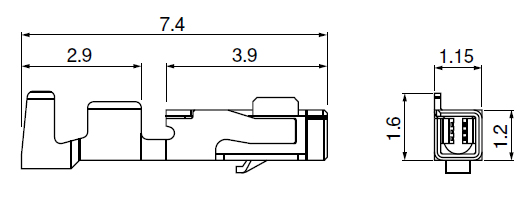

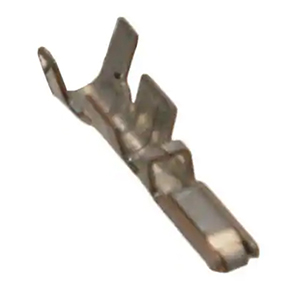

Терминал (контакт) для розетки на провод
|
| 265438 |
SZND-002T-P0.5 |
0,08-0,21 |
28-24 |
0,76-1,3 |
23000 |
 |
Материал:
медный сплав луженый |
|

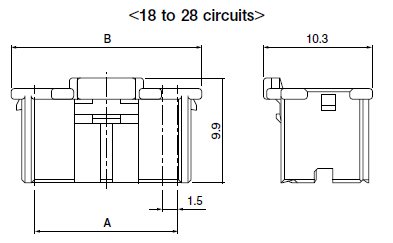

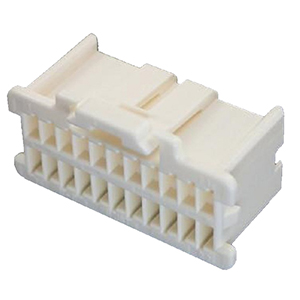

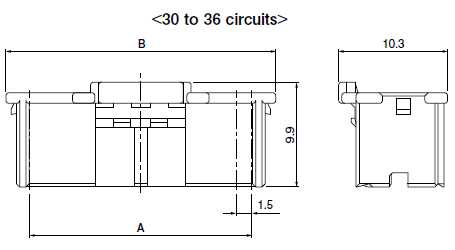

Корпус розетки на провод
 |
| 265439 |
ZNDP-04V-A-S |
4 |
- |
6.0 |
1000 |
 |
| 265440 |
ZNDP-06V-A-S |
6 |
3.0 |
7.5 |
 |
| 265441 |
ZNDP-08V-A-S |
8 |
4.5 |
9.0 |
 |
| 265442 |
ZNDP-10V-A-S |
10 |
6.0 |
10.5 |
| 265443 |
ZNDP-12V-A-S |
12 |
7.5 |
12.0 |
| 265444 |
ZNDP-14V-A-S |
14 |
9.0 |
13.5 |
| 265445 |
ZNDP-16V-A-S |
16 |
10.5 |
15.0 |
| 265446 |
ZNDP-18V-A-S |
18 |
12.0 |
16.5 |
 |
| 265447 |
ZNDP-20V-A-S |
20 |
13.5 |
18.0 |
| 265448 |
ZNDP-22V-A-S |
22 |
15.0 |
19.5 |
| 265449 |
ZNDP-24V-A-S |
24 |
16.5 |
21.0 |
| 265450 |
ZNDP-26V-A-S |
26 |
18.0 |
22.5 |
| 265451 |
ZNDP-28V-A-S |
28 |
19.5 |
24.0 |
| 265452 |
ZNDP-30V-A-S |
30 |
21.0 |
25.5 |
 |
| 265453 |
ZNDP-32V-A-S |
32 |
22.5 |
27.0 |
| 265454 |
ZNDP-34V-A-S |
34 |
24.0 |
28.5 |
| 265455 |
ZNDP-36V-A-S |
36 |
25.5 |
30.0 |
Материал: Стеклонаполненный PA 66, UL94V-0, натуральный
|
|

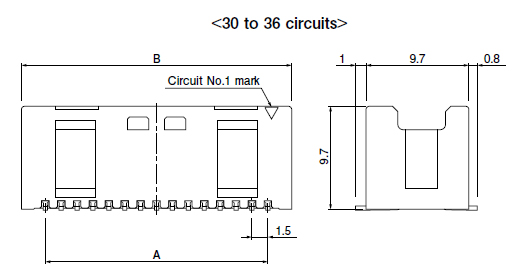

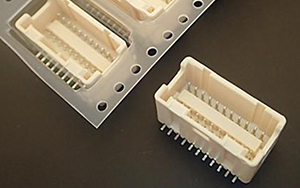

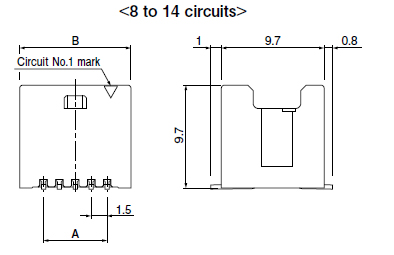

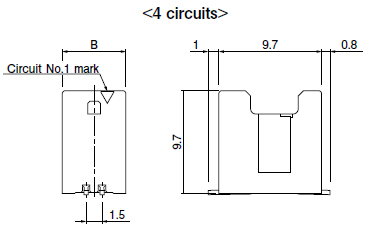

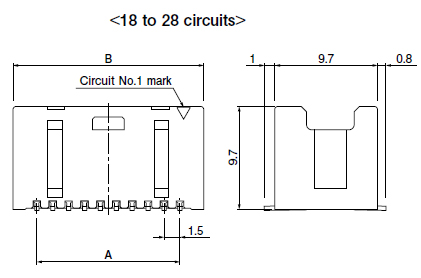

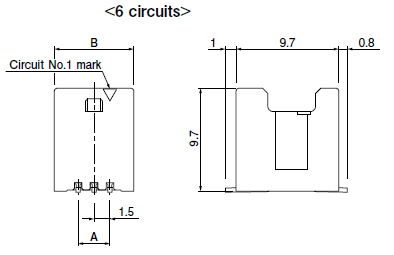

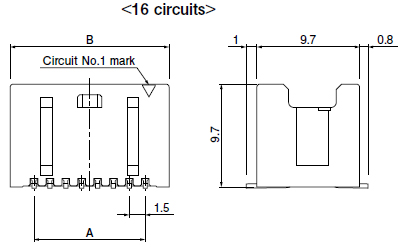

Вилка SMD вертикальная на плату
 |
| 265456 |
BM-04B-ZNDSS-A-TF |
4 |
- |
6.0 |
520 |
 |
| 265457 |
BM-06B-ZNDSS-A-TF |
6 |
3.0 |
7.5 |
 |
| 265458 |
BM-08B-ZNDSS-A-TF |
8 |
4.5 |
9.0 |
 |
| 265459 |
BM-10B-ZNDSS-A-TF |
10 |
6.0 |
10.5 |
| 265460 |
BM-12B-ZNDSS-A-TF |
12 |
7.5 |
12.0 |
| 265461 |
BM-14B-ZNDSS-A-TF |
14 |
9.0 |
13.5 |
| 265462 |
BM-16B-ZNDSS-A-TF |
16 |
10.5 |
15.0 |
 |
| 265463 |
BM-18B-ZNDSS-A-TF |
18 |
12.0 |
16.5 |
 |
| 265464 |
BM-20B-ZNDSS-A-TF |
20 |
13.5 |
18.0 |
| 265465 |
BM-22B-ZNDSS-A-TF |
22 |
15.0 |
19.5 |
| 265466 |
BM-24B-ZNDSS-A-TF |
24 |
16.5 |
21.0 |
| 265467 |
BM-26B-ZNDSS-A-TF |
26 |
18.0 |
22.5 |
| 265468 |
BM-28B-ZNDSS-A-TF |
28 |
19.5 |
24.0 |
| 265469 |
BM-30B-ZNDSS-A-TF |
30 |
21.0 |
25.5 |
 |
| 265470 |
BM-32B-ZNDSS-A-TF |
32 |
22.5 |
27.0 |
| 265471 |
BM-34B-ZNDSS-A-TF |
34 |
24.0 |
28.5 |
| 265472 |
BM-36B-ZNDSS-A-TF |
36 |
25.5 |
30.0 |
Материал: контакты: луженый медный сплав
корпус: полиамид, UL94V-0, натуральный
|
|

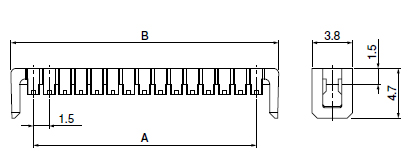

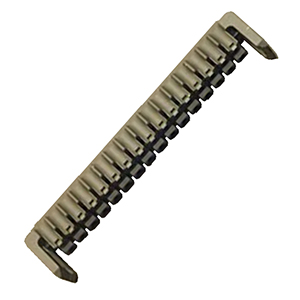

фиксатор
 |
| 265473 |
ZNDS-04V-K |
4 |
- |
5.7 |
2000 |
 |
| 265474 |
ZNDS-06V-K |
6 |
3.0 |
7.2 |
| 265475 |
ZNDS-08V-K |
8 |
4.5 |
8.7 |
| 265476 |
ZNDS-10V-K |
10 |
6.0 |
10.2 |
| 265477 |
ZNDS-12V-K |
12 |
7.5 |
11.7 |
| 265478 |
ZNDS-14V-K |
14 |
9.0 |
13.2 |
| 265479 |
ZNDS-16V-K |
16 |
10.5 |
14.7 |
| 265480 |
ZNDS-18V-K |
18 |
12.0 |
16.2 |
| 265481 |
ZNDS-20V-K |
20 |
13.5 |
17.7 |
| 265482 |
ZNDS-22V-K |
22 |
15.0 |
19.2 |
| 265483 |
ZNDS-24V-K |
24 |
16.5 |
20.7 |
| 265484 |
ZNDS-26V-K |
26 |
18.0 |
22.2 |
| 265485 |
ZNDS-28V-K |
28 |
19.5 |
23.7 |
| 265486 |
ZNDS-30V-K |
30 |
21.0 |
25.2 |
| 265487 |
ZNDS-32V-K |
32 |
22.5 |
26.7 |
| 265488 |
ZNDS-34V-K |
34 |
24.0 |
28.2 |
| 265489 |
ZNDS-36V-K |
36 |
25.5 |
29.7 |
Материал: Стеклонаполненный PA 66, UL94V-0, черный
|
|
|
|
|
