| Разъемы (соединители) >> Разъемы кабель-плата |
ZPD серия
Шаг 1.5 мм
|

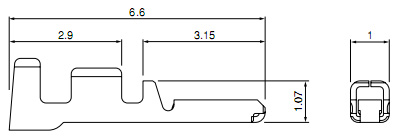

Терминал (контакт), медный сплав луженый
|
| 222180 |
SZPD-002T-P0.3 |
0,08-0,21 |
28-24 |
0,8-1,2 |
16000 |
|
|
|

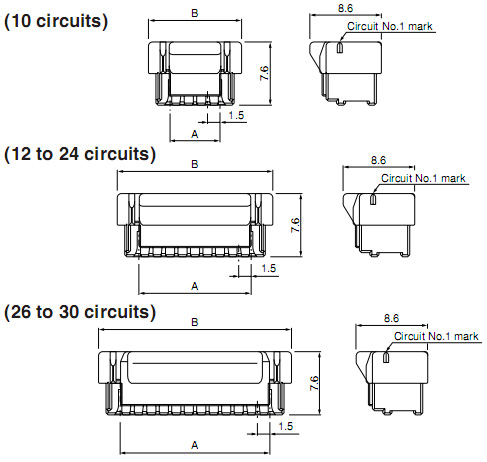

Корпус двухрядной розетки на кабель, цвет натуральный
|
| 222181 |
ZPDR-10V-S |
2x5 |
6,0 |
11,2 |
1000 |
| 222182 |
ZPDR-12V-S |
2x6 |
7,5 |
12,7 |
| 222183 |
ZPDR-14V-S |
2x7 |
9,0 |
14,2 |
| 222184 |
ZPDR-16V-S |
2x8 |
10,5 |
15,7 |
| 222185 |
ZPDR-18V-S |
2x9 |
12,0 |
17,2 |
| 222186 |
ZPDR-20V-S |
2x10 |
13,5 |
18,7 |
| 222187 |
ZPDR-22V-S |
2x11 |
15,0 |
20,2 |
| 222188 |
ZPDR-24V-S |
2x12 |
16,5 |
21,7 |
| 222189 |
ZPDR-26V-S |
2x13 |
18,0 |
23,2 |
| 222190 |
ZPDR-28V-S |
2x14 |
19,5 |
24,7 |
500 |
| 222191 |
ZPDR-30V-S |
2x15 |
21,0 |
26,2 |
|
|

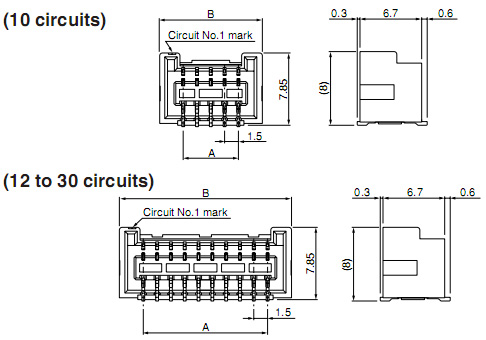

Вилка SMD двухрядная вертикальная на плату, цвет натуральный
|
| 222192 |
BM10B-ZPDSS-TF |
2x5 |
6,0 |
11,2 |
9,2 |
1000 |
| 222193 |
BM12B-ZPDSS-TF |
2x6 |
7,5 |
12,7 |
10,7 |
| 222194 |
BM14B-ZPDSS-TF |
2x7 |
9,0 |
14,2 |
12,2 |
| 222195 |
BM16B-ZPDSS-TF |
2x8 |
10,5 |
15,7 |
13,7 |
| 222196 |
BM18B-ZPDSS-TF |
2x9 |
12,0 |
17,2 |
15,2 |
| 222197 |
BM20B-ZPDSS-TF |
2x10 |
13,5 |
18,7 |
16,7 |
| 222198 |
BM22B-ZPDSS-TF |
2x11 |
15,0 |
20,2 |
18,2 |
| 222199 |
BM24B-ZPDSS-TF |
2x12 |
16,5 |
21,7 |
19,7 |
| 222200 |
BM26B-ZPDSS-TF |
2x13 |
18,0 |
23,2 |
21,2 |
| 222201 |
BM28B-ZPDSS-TF |
2x14 |
19,5 |
24,7 |
22,7 |
| 222202 |
BM30B-ZPDSS-TF |
2x15 |
21,0 |
26,2 |
24,2 |
|
|

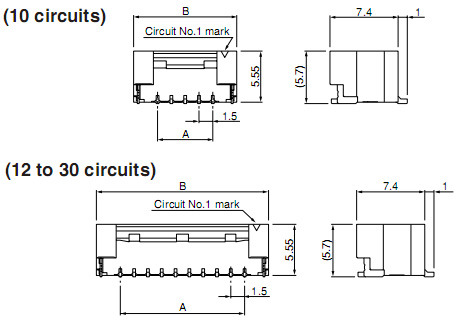

Вилка SMD двухрядная горизонтальная на плату, цвет натуральный
|
| 222203 |
SM10B-ZPDSS-TF |
2x5 |
6,0 |
11,2 |
700 |
| 222204 |
SM12B-ZPDSS-TF |
2x6 |
7,5 |
12,7 |
| 222205 |
SM14B-ZPDSS-TF |
2x7 |
9,0 |
14,2 |
| 222206 |
SM16B-ZPDSS-TF |
2x8 |
10,5 |
15,7 |
| 222207 |
SM18B-ZPDSS-TF |
2x9 |
12,0 |
17,2 |
| 222208 |
SM20B-ZPDSS-TF |
2x10 |
13,5 |
18,7 |
| 222209 |
SM22B-ZPDSS-TF |
2x11 |
15,0 |
20,2 |
| 222210 |
SM24B-ZPDSS-TF |
2x12 |
16,5 |
21,7 |
| 222211 |
SM26B-ZPDSS-TF |
2x13 |
18,0 |
23,2 |
| 222212 |
SM28B-ZPDSS-TF |
2x14 |
19,5 |
24,7 |
| 222213 |
SM30B-ZPDSS-TF |
2x15 |
21,0 |
26,2 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
