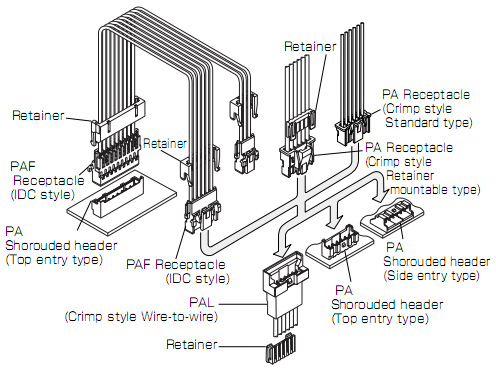

PA серия

Шаг 2.0 мм

Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800 VAC в течение 1 мин.

PDF

Терминал (контакт) розетки на провод,

Код товара	Марка	Провода			Упаковка
Код товара	Марка	мм²	AWG#	Диаметр изоляции O.D.,мм	Упаковка
51660	SPHD-001T-P0.5	0,13-0,33	26-22	1,0-1,5	8000
222417	SPHD-002T-P0.5	0,08-0,21	28-24	0,9-1,5	8000

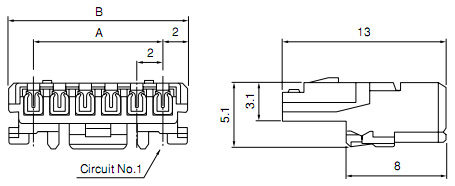

Корпус розетки на провод

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222418	PAP-02V-S	2	2,0	6,0	1000
222419	PAP-03V-S	3	4,0	8,0
222420	PAP-04V-S	4	6,0	10,0
222421	PAP-05V-S	5	8,0	12,0
222422	PAP-06V-S	6	10,0	14,0
222423	PAP-07V-S	7	12,0	16,0
222424	PAP-08V-S	8	14,0	18,0
222425	PAP-09V-S	9	16,0	20,0
222426	PAP-10V-S	10	18,0	22,0
222427	PAP-11V-S	11	20,0	24,0
222428	PAP-12V-S	12	22,0	26,0
222429	PAP-13V-S	13	24,0	28,0
222430	PAP-14V-S	14	26,0	30,0
222431	PAP-15V-S	15	28,0	32,0
222432	PAP-16V-S	16	30,0	34,0

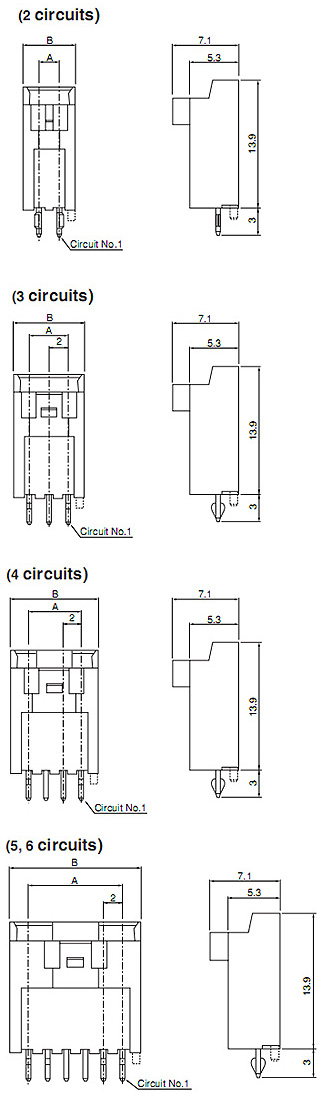

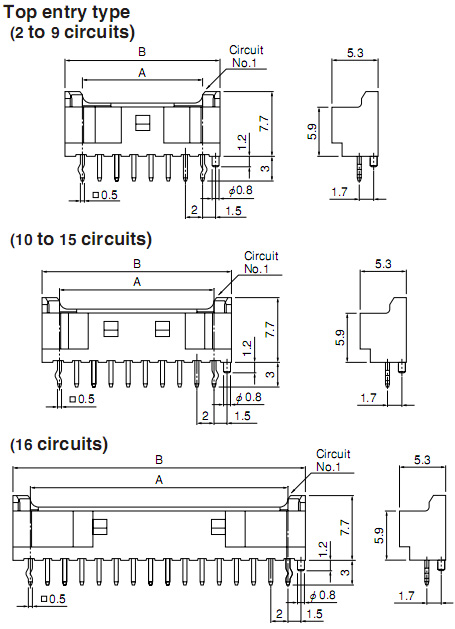

Вилка с направляющими на плату прямая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222433	B02B-PAFYK-1A	2 (Note 1)	2,0	6,0	1000
222434	B02B-PASK-1	2	2,0	6,0
222435	B03B-PASK-1	3	4,0	8,0
222436	B04B-PASK-1	4	6,0	10,0
222437	B05B-PASK-1	5	8,0	12,0	500
222438	B06B-PASK-1	6	10,0	14,0
222439	B07B-PASK-1	7	12,0	16,0
222440	B08B-PASK-1	8	14,0	18,0
222441	B09B-PASK-1	9	16,0	20,0
222442	B10B-PASK-1	10	18,0	22,0
222443	B11B-PASK-1	11	20,0	24,0	250
222444	B12B-PASK-1	12	22,0	26,0
222445	B13B-PASK-1	13	24,0	28,0
222446	B14B-PASK-1	14	26,0	30,0
222447	B15B-PASK-1	15	28,0	32,0

Вилка без направляющих на плату прямая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222449	B02B-PAFYK-A	2 (Note 1)	2,0	6,0	1000
222450	B02B-PASK	2	2,0	6,0
222451	B03B-PASK	3	4,0	8,0
222452	B04B-PASK	4	6,0	10,0
222453	B05B-PASK	5	8,0	12,0	500
222454	B06B-PASK	6	10,0	14,0
222455	B07B-PASK	7	12,0	16,0
222456	B08B-PASK	8	14,0	18,0
222457	B09B-PASK	9	16,0	20,0
222458	B10B-PASK	10	18,0	22,0
222459	B11B-PASK	11	20,0	24,0	250
222460	B12B-PASK	12	22,0	26,0
222461	B13B-PASK	13	24,0	28,0
222462	B14B-PASK	14	26,0	30,0
222463	B15B-PASK	15	28,0	32,0

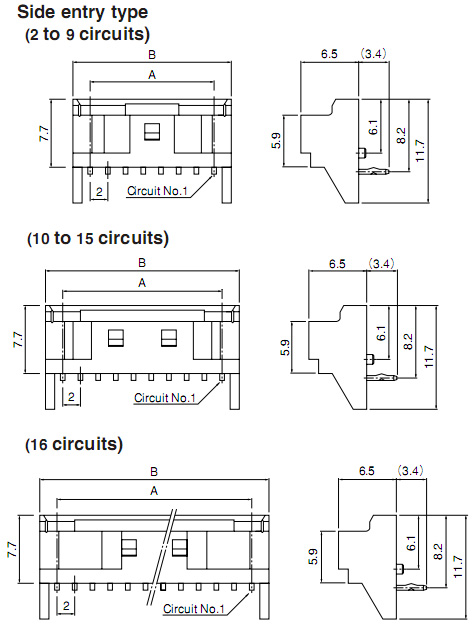

Вилка на плату угловая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222465	S02B-PASK-2	2	2,0	6,0	1000
222466	S03B-PASK-2	3	4,0	8,0	1000
222467	S04B-PASK-2	4	6,0	10,0	500
222468	S05B-PASK-2	5	8,0	12,0
222469	S06B-PASK-2	6	10,0	14,0
222470	S07B-PASK-2	7	12,0	16,0	250
222471	S08B-PASK-2	8	14,0	18,0
222472	S09B-PASK-2	9	16,0	20,0
222473	S10B-PASK-2	10	18,0	22,0
222474	S11B-PASK-2	11	20,0	24,0
222475	S12B-PASK-2	12	22,0	26,0
222476	S13B-PASK-2	13	24,0	28,0	200
222477	S14B-PASK-2	14	26,0	30,0
222478	S15B-PASK-2	15	28,0	32,0
222479	S16B-PASK-2	16	30,0	34,0

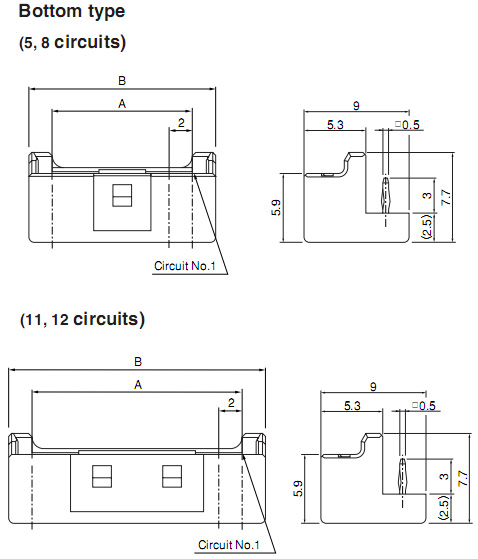

Вилка на плату угловая с нижним входом

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка
222480	BE05B-PASK	5	8,0	12,0	12,4	5,5	300
222481	BE08B-PASK	8	14,0	18,0	18,4	5,5	200
222482	BE11B-PASK	11	20,0	24,0	24,4	12,0	150
222483	BE12B-PASK	12	22,0	26,0	26,4	12,0	150

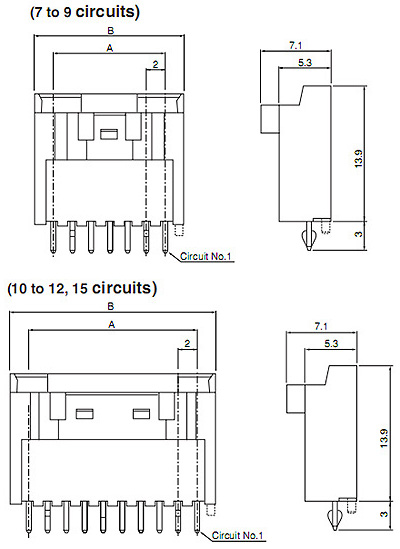

Вилка с направляющими на плату прямая увеличенной высоты

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222484	BH02B-PASK-1	2	2,0	6,0	900
222485	BH03B-PASK-1	3	4,0	8,0	675
222486	BH04B-PASK-1	4	6,0	10,0	525
222487	BH05B-PASK-1	5	8,0	12,0	450
222488	BH06B-PASK-1	6	10,0	14,0	375
222489	BH07B-PASK-1	7	12,0	16,0	325
222490	BH08B-PASK-1	8	14,0	18,0	300
222491	BH09B-PASK-1	9	16,0	20,0	250
222492	BH10B-PASK-1	10	18,0	22,0	225
222493	BH11B-PASK-1	11	20,0	24,0	225
222494	BH12B-PASK-1	12	22,0	26,0	200
222495	BH15B-PASK-1	15	28,0	32,0	150

Вилка без направляющих на плату прямая увеличенной высоты

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222496	BH02B-PASK	2	2,0	6,0	900
222497	BH03B-PASK	3	4,0	8,0	675
222498	BH04B-PASK	4	6,0	10,0	525
222499	BH05B-PASK	5	8,0	12,0	450
222500	BH06B-PASK	6	10,0	14,0	375
222501	BH07B-PASK	7	12,0	16,0	325
222502	BH08B-PASK	8	14,0	18,0	300
222503	BH09B-PASK	9	16,0	20,0	250
222504	BH10B-PASK	10	18,0	22,0	225
222505	BH11B-PASK	11	20,0	24,0	225
222506	BH12B-PASK	12	22,0	26,0	200
222507	BH15B-PASK	15	28,0	32,0	150

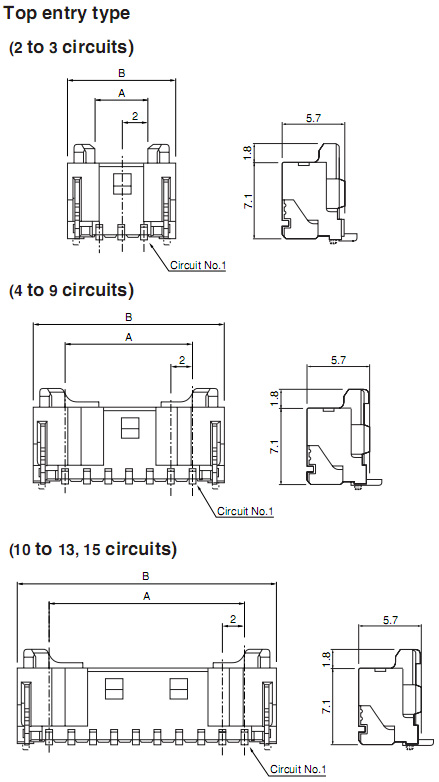

Вилка с направляющими на плату SMD вертикальная

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222508	BM02B-PASS-1-TFT(LF)(SN)	2	2,0	8,0	500
222509	BM03B-PASS-1-TFT(LF)(SN)	3	4,0	10,0
222510	BM04B-PASS-1-TFT(LF)(SN)	4	6,0	12,0
222511	BM05B-PASS-1-TFT(LF)(SN)	5	8,0	14,0
222512	BM06B-PASS-1-TFT(LF)(SN)	6	10,0	16,0
222513	BM07B-PASS-1-TFT(LF)(SN)	7	12,0	18,0
222514	BM08B-PASS-1-TFT(LF)(SN)	8	14,0	20,0
222515	BM09B-PASS-1-TFT(LF)(SN)	9	16,0	22,0
222516	BM10B-PASS-1-TFT(LF)(SN)	10	18,0	24,0
222517	BM11B-PASS-1-TFT(LF)(SN)	11	20,0	26,0
222518	BM12B-PASS-1-TFT(LF)(SN)	12	22,0	28,0
222519	BM13B-PASS-1-TFT(LF)(SN)	13	24,0	30,0
222520	BM15B-PASS-1-TFT(LF)(SN)	15	28,0	34,0

Вилка без направляющих на плату SMD вертикальная

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222521	BM02B-PASS-TFT(LF)(SN)	2	2,0	8,0	500
222522	BM03B-PASS-TFT(LF)(SN)	3	4,0	10,0
222523	BM04B-PASS-TFT(LF)(SN)	4	6,0	12,0
222524	BM05B-PASS-TFT(LF)(SN)	5	8,0	14,0
222525	BM06B-PASS-TFT(LF)(SN)	6	10,0	16,0
222526	BM07B-PASS-TFT(LF)(SN)	7	12,0	18,0
222527	BM08B-PASS-TFT(LF)(SN)	8	14,0	20,0
222528	BM09B-PASS-TFT(LF)(SN)	9	16,0	22,0
222529	BM10B-PASS-TFT(LF)(SN)	10	18,0	24,0
222530	BM11B-PASS-TFT(LF)(SN)	11	20,0	26,0
222531	BM12B-PASS-TFT(LF)(SN)	12	22,0	28,0
222532	BM13B-PASS-TFT(LF)(SN)	13	24,0	30,0
222533	BM15B-PASS-TFT(LF)(SN)	15	28,0	34,0

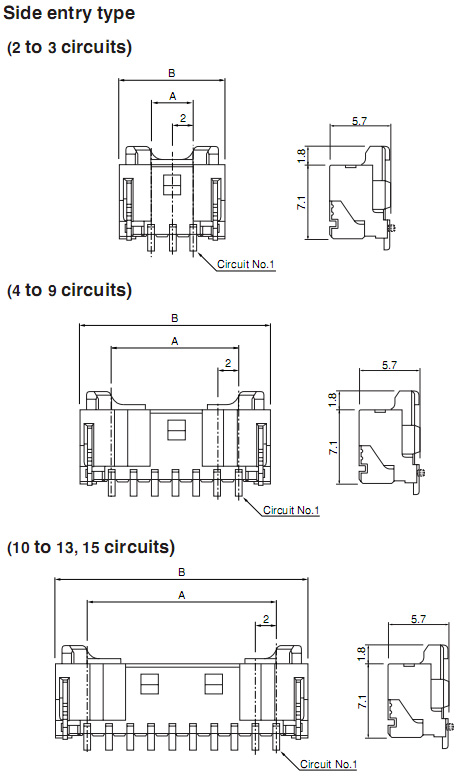

Вилка с направляющими на плату SMD горизонтальная

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222534	SM02B-PASS-1-TBT(LF)(SN)	2	2,0	8,0	1000
222535	SM03B-PASS-1-TBT(LF)(SN)	3	4,0	10,0
222536	SM04B-PASS-1-TBT(LF)(SN)	4	6,0	12,0
222537	SM05B-PASS-1-TBT(LF)(SN)	5	8,0	14,0
222538	SM06B-PASS-1-TBT(LF)(SN)	6	10,0	16,0
222539	SM07B-PASS-1-TBT(LF)(SN)	7	12,0	18,0
222540	SM08B-PASS-1-TBT(LF)(SN)	8	14,0	20,0
222541	SM09B-PASS-1-TBT(LF)(SN)	9	16,0	22,0
222542	SM10B-PASS-1-TBT(LF)(SN)	10	18,0	24,0
222543	SM11B-PASS-1-TBT(LF)(SN)	11	20,0	26,0
222544	SM12B-PASS-1-TBT(LF)(SN)	12	22,0	28,0
222545	SM13B-PASS-1-TBT(LF)(SN)	13	24,0	30,0
222546	SM15B-PASS-1-TBT(LF)(SN)	15	28,0	34,0

Вилка без направляющих на плату SMD горизонтальная

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222547	SM02B-PASS-TBT(LF)(SN)	2	2,0	8,0	1000
222548	SM03B-PASS-TBT(LF)(SN)	3	4,0	10,0
222549	SM04B-PASS-TBT(LF)(SN)	4	6,0	12,0
222550	SM05B-PASS-TBT(LF)(SN)	5	8,0	14,0
222551	SM06B-PASS-TBT(LF)(SN)	6	10,0	16,0
222552	SM07B-PASS-TBT(LF)(SN)	7	12,0	18,0
222553	SM08B-PASS-TBT(LF)(SN)	8	14,0	20,0
222554	SM09B-PASS-TBT(LF)(SN)	9	16,0	22,0
222555	SM10B-PASS-TBT(LF)(SN)	10	18,0	24,0
222556	SM11B-PASS-TBT(LF)(SN)	11	20,0	26,0
222557	SM12B-PASS-TBT(LF)(SN)	12	22,0	28,0
222558	SM13B-PASS-TBT(LF)(SN)	13	24,0	30,0
222559	SM15B-PASS-TBT(LF)(SN)	15	28,0	34,0

Терминал (контакт) розетки на провод,

Код товара	Марка	Провода			Упаковка
		мм²	AWG#	Диаметр изоляции O.D.,мм
222560	SPA-001T-P0.5	0,13-0,33	26-22	0,9-1,5	10000

Корпус розетки на провод

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222581	02PAF-6S	2	2,0	6,0	1000
222582	03PAF-6S	3	4,0	8,0	1000
222583	04PAF-6S	4	6,0	10,0	500
222584	05PAF-6S	5	8,0	12,0
222585	06PAF-6S	6	10,0	14,0
222586	07PAF-6S	7	12,0	16,0
222587	08PAF-6S	8	14,0	18,0	250
222588	09PAF-6S	9	16,0	20,0
222589	10PAF-6S	10	18,0	22,0
222590	11PAF-6S	11	20,0	24,0
222591	12PAF-6S	12	22,0	26,0
222592	13PAF-6S	13	24,0	28,0
222593	14PAF-6S	14	26,0	30,0
222594	15PAF-6S	15	28,0	32,0
222595	16PAF-6S	16	30,0	34,0

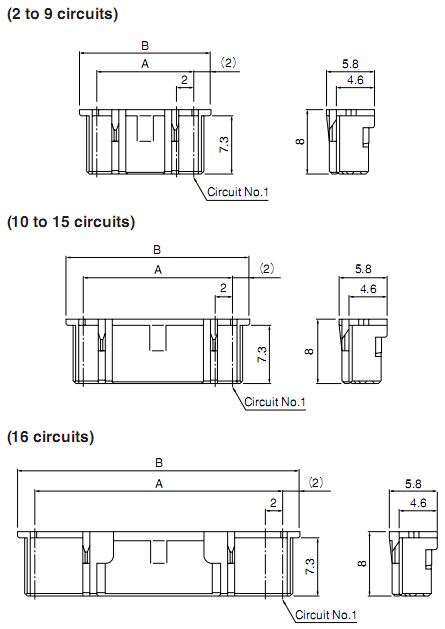

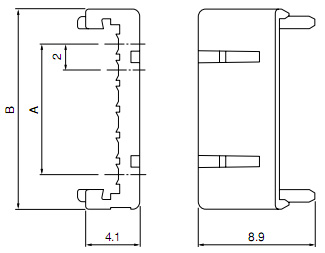

Фиксатор терминалов для розетки на провод

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222596	PAFS-02V-S	2	2,0	7,4	1000
222597	PAFS-03V-S	3	4,0	9,4
222598	PAFS-04V-S	4	6,0	11,4
222599	PAFS-05V-S	5	8,0	13,4
222600	PAFS-06V-S	6	10,0	15,4
222601	PAFS-07V-S	7	12,0	17,4
222602	PAFS-08V-S	8	14,0	19,4
222603	PAFS-09V-S	9	16,0	21,4
222604	PAFS-1OV-S	10	18,0	23,4
222605	PAFS-11V-S	11	20,0	25,4
222606	PAFS-12V-S	12	22,0	27,4
222607	PAFS-13V-S	13	24,0	29,4
222608	PAFS-14V-S	14	26,0	31,4
222609	PAFS-15V-S	15	28,0	33,4

Терминал (контакт) вилки на провод,

Код товара	Марка	Провода			Упаковка
Код товара	Марка	мм²	AWG#	Диаметр изоляции O.D.,мм	Упаковка
222610	SPAL-001T-P0.5	0,13-0,33	26-22	1,0-1,5	10000
222611	SPAL-002T-P0.5	0,08-0,21	28-24	0,9-1,5	10000

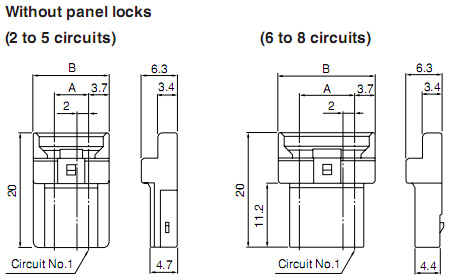

Корпус вилки на провод без защелок на панель

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
222612	PALR-02VF	2	2,0	9,4	1000
222613	PALR-03VF	3	4,0	11,4
222614	PALR-04VF	4	6,0	13,4
222615	PALR-05VF	5	8,0	15,4
222616	PALR-06VF	6	10,0	17,4
222617	PALR-07VF	7	12,0	19,4
222618	PALR-08VF	8	14,0	21,4

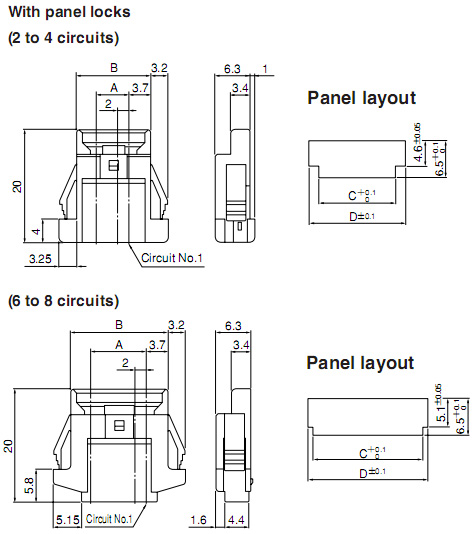

Корпус вилки на провод с защелками на панель

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка
222619	PALR-02V	2	2,0	9,4	9,8	13,4	1000
222620	PALR-03V	3	4,0	11,4	11,8	15,4
222621	PALR-04V	4	6,0	13,4	13,8	17,4
222622	PALR-06V	6	10,0	17,4	19,8	21,4
222623	PALR-07V	7	12,0	19,4	21,8	23,4
222624	PALR-08V	8	14,0	21,4	23,8	25,4
