Разъемы (соединители) >> Разъемы кабель-плата

PAD серия

Шаг 2.0 мм



Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800 VAC в течение 1 мин.


PDF

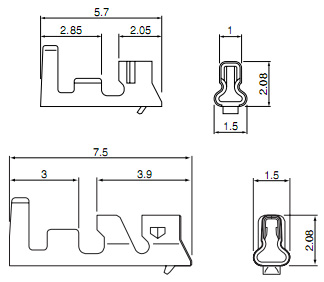

Терминал (контакт) розетки на провод,
Код
товара
Марка Провода Упаковка
мм2 AWG# Диаметр
изоляции
O.D.,мм
222625 SPH-001T-P0.5L 0,13-0,33 26-22 1,0-1,5 8000
222626 SPH-002T-P0.5L 0,08-0,22 28-24 0,8-1,5
222627 SPND-001T-C0.5 0,13-0,33 26-22 1,0-1,5
222628 SPND-002T-C0.5 0,08-0,22 28-24 0,8-1,5

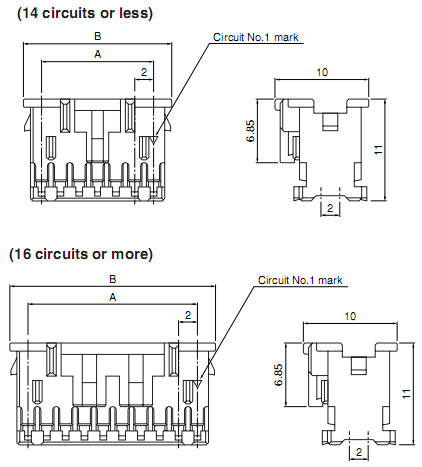

Корпус розетки на провод


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
222629 PADP-10V-1-S 10 8,0 12,0 1000
222630 PADP-12V-1-S 12 10,0 14,0
222631 PADP-14V-1-S 14 12,0 16,0
222632 PADP-16V-1-S 16 14,0 18,0 250
222633 PADP-20V-1-S 20 18,0 22,0 200
222634 PADP-22V-1-S 22 20,0 24,0 1000
222635 PADP-24V-1-S 24 22,0 26,0
222636 PADP-40V-1-S 40 38,0 42,0 500

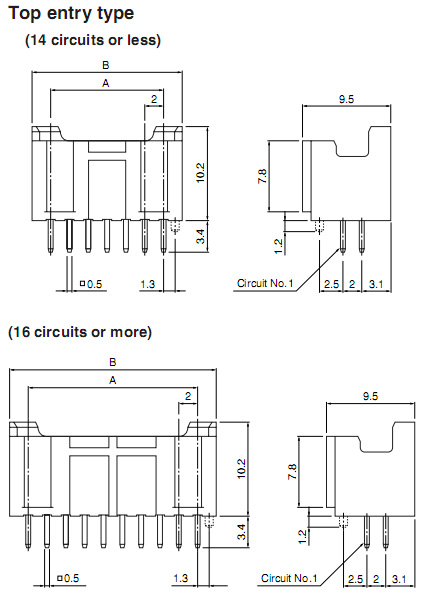

Вилка с направляющими на плату прямая


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
222637 B10B-PADSS-F 10 8,0 12,0 400
222638 B12B-PADSS-F 12 10,0 14,0 300
222639 B14B-PADSS-F 14 12,0 16,0
222640 B16B-PADSS-F 16 14,0 18,0 200
222641 B20B-PADSS-F 20 18,0 22,0 150
222642 B22B-PADSS-F 22 20,0 24,0
222643 B24B-PADSS-F 24 22,0 26,0

Вилка без направляющих на плату прямая


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
222644 B10B-PADSS-1F 10 8,0 12,0 400
222645 B12B-PADSS-1F 12 10,0 14,0 300
222646 B14B-PADSS-1F 14 12,0 16,0
222647 B16B-PADSS-1F 16 14,0 18,0 200
222648 B20B-PADSS-1F 20 18,0 22,0 150
222649 B22B-PADSS-1F 22 20,0 24,0
222650 B24B-PADSS-1F 24 22,0 26,0
222651 B40B-PADSS-1F 40 38,0 42,0 100

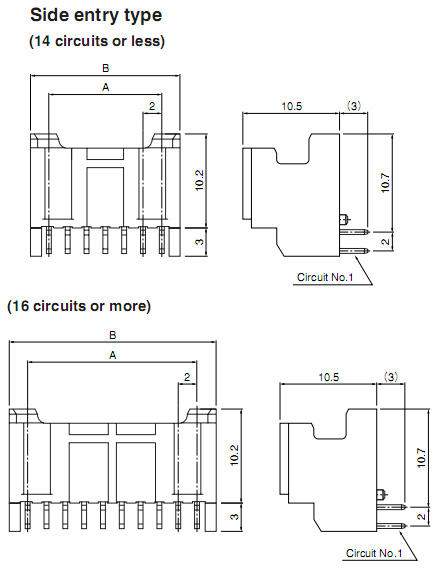

Вилка на плату угловая


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
222652 S10B-PADSS-1 10 8,0 12,0 504
222653 S12B-PADSS-1 12 10,0 14,0 420
222654 S14B-PADSS-1 14 12,0 16,0 364
222655 S16B-PADSS-1 16 14,0 18,0 336
222656 S20B-PADSS-1 20 18,0 22,0 280
222657 S24B-PADSS-1 24 22,0 26,0 224



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
