Разъемы кабель-плата

Шаг 2,0 мм

Серия PH

Электрические характеристики:
Номинальный ток: 2A AC, DC
Номинальное напряжение: 100В AC,DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800В AC в течение 1 мин.

PDF

Контакты (терминалы)

Код товара	Марка	Провода			Упаковка
Код товара	Марка	мм²	AWG#	Изоляция O.D. (мм)	Упаковка
17482	SPH-002T-P0.5S	0,05-0,22	30-24	0,9-1,5	10000
214533	SPH-004T-P0.5S	0,032-0,08	32-28	0,5-0,9	10000

Материал: Фосфористая бронза, лужение

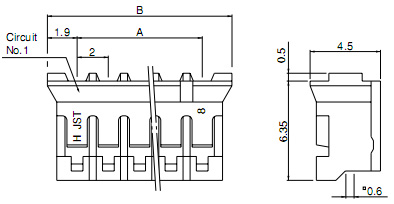

Корпус розетки на провод

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
23526	PHR-2	2	2,0	5,8	1000
24307	PHR-3	3	4,0	7,8	1000
24308	PHR-4	4	6,0	9,8	1000
24309	PHR-5	5	8,0	11,8	1000
24310	PHR-6	6	10,0	13,8	1000
24311	PHR-7	7	12,0	15,8	1000
24312	PHR-8	8	14,0	17,8	1000
24313	PHR-9	9	16,0	19,8	1000
24314	PHR-10	10	18,0	21,8	1000
24315	PHR-11	11	20,0	23,8	1000
24316	PHR-12	12	22,0	25,8	1000
24317	PHR-13	13	24,0	27,8	1000
24318	PHR-14	14	26,0	29,8	1000
24319	PHR-15	15	28,0	31,8	1000
37722	PHR-16	16	30,0	33,8	1000

PHR-2-x

x - цвет:
нет: натуральный (белый)

При большом оптовом заказе возможны цвета:
BK: черный
R: красный
TR: томатно-красный
BL: синий
Y: желтый
L: лимонно-желтый
M: зеленый
D: оранжевый
N: коричневый
P: фиолетовый
PK: розовый
H: серый
LE: светло-голубой
FY: ярко-желтый
DPK: темно-розовый

Through-hole type shrouded header

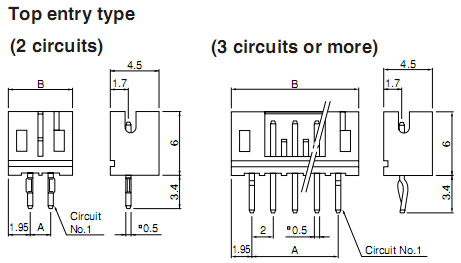

Вилка на плату прямая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
23344	B2B-PH-K-S	2	2,0	5,9	1000
24262	B3B-PH-K-S	3	4,0	7,9	1000
24263	B4B-PH-K-S	4	6,0	9,9	1000
23528	B5B-PH-K-S	5	8,0	11,9	1000
24264	B6B-PH-K-S	6	10,0	13,9	1000
24265	B7B-PH-K-S	7	12,0	15,9	500
24266	B8B-PH-K-S	8	14,0	17,9	500
24267	B9B-PH-K-S	9	16,0	19,9	500
24268	B10B-PH-K-S	10	18,0	21,9	500
24269	B11B-PH-K-S	11	20,0	23,9	500
24270	B12B-PH-K-S	12	22,0	25,9	400
24271	B13B-PH-K-S	13	24,0	27,9	250
24272	B14B-PH-K-S	14	26,0	29,9	250
24273	B15B-PH-K-S	15	28,0	31,9	250
37725	B16B-PH-K-S	16	30,0	33,9	250

B2B-PH-K-x

x - цвет:
S: натуральный (белый)

При большом оптовом заказе возможны цвета:
K: черный
R: красный
TR: томатно-красный
E: синий
Y: желтый
L: лимонно-желтый
M: зеленый
O: оранжевый
N: коричневый
P: фиолетовый
PK: розовый
H: серый
LE: светло-голубой
FY: ярко-желтый
(нет): слоновая кость

Through-hole type shrouded header

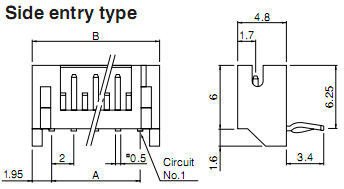

Вилка на плату угловая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
24223	S2B-PH-K-S	2	2,0	5,9	1000
24224	S3B-PH-K-S	3	4,0	7,9	1000
24061	S4B-PH-K-S	4	6,0	9,9	500
24225	S5B-PH-K-S	5	8,0	11,9	500
24226	S6B-PH-K-S	6	10,0	13,9	500
24227	S7B-PH-K-S	7	12,0	15,9	500
24228	S8B-PH-K-S	8	14,0	17,9	250
24229	S9B-PH-K-S	9	16,0	19,9	250
24230	S10B-PH-K-S	10	18,0	21,9	250
24231	S11B-PH-K-S	11	20,0	23,9	250
24232	S12B-PH-K-S	12	22,0	25,9	250
24233	S13B-PH-K-S	13	24,0	27,9	250
24234	S14B-PH-K-S	14	26,0	29,9	250
24235	S15B-PH-K-S	15	28,0	31,9	200
37724	S16B-PH-K-S	16	30,0	33,9	200

S2B-PH-K-x

x - цвет:
S: натуральный (белый)

При большом оптовом заказе возможны цвета:
K: черный
R: красный
TR: томатно-красный
E: синий
Y: желтый
L: лимонно-желтый
M: зеленый
O: оранжевый
N: коричневый
P: фиолетовый
PK: розовый
H: серый
LE: светло-голубой
FY: ярко-желтый
(нет): слоновая кость

SMT type shrouded header

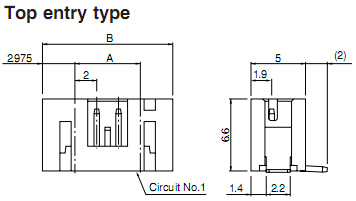

Вилка SMD на плату прямая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
135818	B2B-PH-SM4-TB	2	2,0	7,95	1000
135819	B3B-PH-SM4-TB	3	4,0	9,95	1000
135820	B4B-PH-SM4-TB	4	6,0	11,95	1000
135821	B5B-PH-SM4-TB	5	8,0	13,95	1000
135822	B6B-PH-SM4-TB	6	10,0	15,95	1000
135823	B7B-PH-SM4-TB	7	12,0	17,95	1000
135824	B8B-PH-SM4-TB	8	14,0	19,95	1000
135825	B9B-PH-SM4-TB	9	16,0	21,95	1000
135826	B10B-PH-SM4-TB	10	18,0	23,95	1000
135827	B11B-PH-SM4-TB	11	20,0	25,95	1000
135828	B12B-PH-SM4-TB	12	22,0	27,95	1000
135829	B13B-PH-SM4-TB	13	24,0	29,95	1000
135830	B14B-PH-SM4-TB	14	26,0	31,95	1000
135831	B15B-PH-SM4-TB	15	28,0	33,95	1000
135832	B16B-PH-SM4-TB	16	30,0	35,95	1000

B2B-PH-SM4-x-TB

x - цвет:
(нет): натуральный (слоновая кость)

При большом оптовом заказе возможны цвета:
R: красный
E: синий
M: зеленый
L: лимонно-желтый
K: черный
DPK: темно-розовый

Through-hole type shrouded header

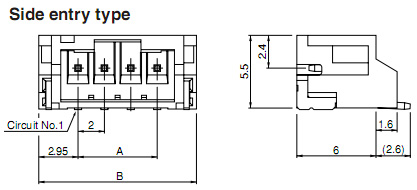

Вилка SMD на плату угловая

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
24328	S2B-PH-SM4-TB	2	2,0	7,9	1000
24329	S3B-PH-SM4-TB	3	4,0	9,9	1000
60128	S4B-PH-SM4-TB	4	6,0	11,9	1000
17357	S5B-PH-SM4-TB	5	8,0	13,9	1000
24320	S6B-PH-SM4-TB	6	10,0	15,9	1000
17356	S7B-PH-SM4-TB	7	12,0	17,9	1000
24321	S8B-PH-SM4-TB	8	14,0	19,9	1000
24322	S9B-PH-SM4-TB	9	16,0	21,9	1000
24323	S10B-PH-SM4-TB	10	18,0	23,9	1000
24324	S11B-PH-SM4-TB	11	20,0	25,9	1000
24325	S12B-PH-SM4-TB	12	22,0	27,9	1000
24326	S13B-PH-SM4-TB	13	24,0	29,9	1000
24327	S14B-PH-SM4-TB	14	26,0	31,9	1000
76287	S15B-PH-SM4-TB	15	28,0	33,9	1000
