| Разъемы (соединители) |
Разъемы кабель-плата
Шаг 2,0 мм
|

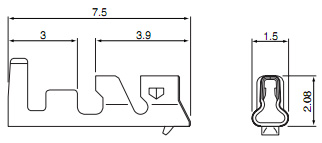

Контакты
 |
| x |
SPND-001T-C0.5 |
0,13-0,33 |
26-22 |
1,0-1,5 |
8000 |
| x |
SPND-002T-C0.5 |
0,08-0,22 |
28-24 |
0,8-1,5 |
8000 |
Материал: Медный сплав, лужение |
|

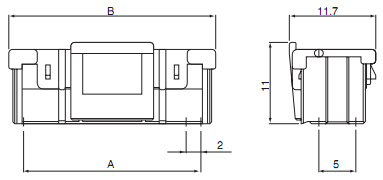

Корпус розетки
 |
| x |
PNDP-08V-Z |
8 |
6,0 |
10,0 |
500 |
| x |
PNDP-10V-Z |
10 |
8,0 |
12,0 |
500 |
| x |
PNDP-12V-Z |
12 |
10,0 |
14,0 |
500 |
| x |
PNDP-14V-Z |
14 |
12,0 |
16,0 |
500 |
| x |
PNDP-16V-Z |
16 |
14,0 |
18,0 |
300 |
| x |
PNDP-18V-Z |
18 |
16,0 |
20,0 |
300 |
| x |
PNDP-20V-Z |
20 |
18,0 |
22,0 |
300 |
| x |
PNDP-22V-Z |
22 |
20,0 |
24,0 |
300 |
| x |
PNDP-24V-Z |
24 |
22,0 |
26,0 |
250 |
| x |
PNDP-26V-Z |
26 |
24,0 |
28,0 |
250 |
| x |
PNDP-28V-Z |
28 |
26,0 |
30,0 |
250 |
| x |
PNDP-30V-Z |
30 |
28,0 |
32,0 |
150 |
| x |
PNDP-32V-Z |
32 |
30,0 |
34,0 |
150 |
| x |
PNDP-34V-Z |
34 |
32,0 |
36,0 |
150 |
| x |
PNDP-36V-Z |
36 |
34,0 |
38,0 |
100 |
| x |
PNDP-38V-Z |
38 |
36,0 |
40,0 |
100 |
| x |
PNDP-40V-Z |
40 |
38,0 |
42,0 |
100 |
PNDP-08V-x
x - цвет:
Z: слоновая кость
При большом оптовом заказе возможны цвета:
K: черный
R: красный
E: синий
M: зеленый
N: коричневый
PK: розовый
D: оранжевый |
|

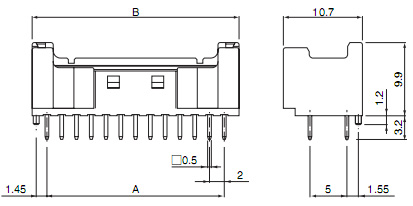

Shrouded header
 |
| B08B-PNDZS-1 |
B08B-PNDZS |
8 |
6,0 |
10,0 |
736 |
| B10B-PNDZS-1 |
B10B-PNDZS |
10 |
8,0 |
12,0 |
608 |
| B12B-PNDZS-1 |
B12B-PNDZS |
12 |
10,0 |
14,0 |
512 |
| B14B-PNDZS-1 |
B14B-PNDZS |
14 |
12,0 |
16,0 |
448 |
| B16B-PNDZS-1 |
B16B-PNDZS |
16 |
14,0 |
18,0 |
416 |
| B18B-PNDZS-1 |
B18B-PNDZS |
18 |
16,0 |
20,0 |
352 |
| B20B-PNDZS-1 |
B20B-PNDZS |
20 |
18,0 |
22,0 |
320 |
| B22B-PNDZS-1 |
B22B-PNDZS |
22 |
20,0 |
24,0 |
288 |
| B24B-PNDZS-1 |
B24B-PNDZS |
24 |
22,0 |
26,0 |
288 |
| B26B-PNDZS-1 |
B26B-PNDZS |
26 |
24,0 |
28,0 |
256 |
| B28B-PNDZS-1 |
B28B-PNDZS |
28 |
26,0 |
30,0 |
224 |
| B30B-PNDZS-1 |
B30B-PNDZS |
30 |
28,0 |
32,0 |
224 |
| B32B-PNDZS-1 |
B32B-PNDZS |
32 |
30,0 |
34,0 |
192 |
| B34B-PNDZS-1 |
B34B-PNDZS |
34 |
32,0 |
36,0 |
192 |
| B36B-PNDZS-1 |
B36B-PNDZS |
36 |
34,0 |
38,0 |
192 |
| B38B-PNDZS-1 |
B38B-PNDZS |
38 |
36,0 |
40,0 |
160 |
| B40B-PNDZS-1 |
B40B-PNDZS |
40 |
38,0 |
42,0 |
160 |
B08B-PNDxS-1
x - цвет:
Z: слоновая кость
При большом оптовом заказе возможны цвета:
K: черный
R: красный
E: синий
M: зеленый
N: коричневый
PK: розовый
D: оранжевый |
|

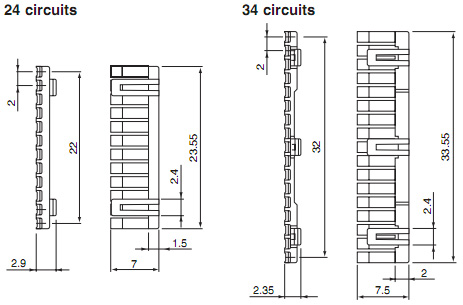

Retainer
 |
| x |
PNDS-24V-Z |
24 |
1000 |
| x |
PNDS-34V-Z |
34 |
1000 |
|
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
