Разъемы (соединители) / Разъемы кабель-плата

Разъемы кабель-плата

Шаг 2,5 мм


Серия EH

Электрические характеристики:
Номинальный ток: 3A AC, DC
Номинальное напряжение: 250В AC,DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800В AC в течение 1 мин.


PDF


Контакты
Код
товара
Марка Аналог Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)

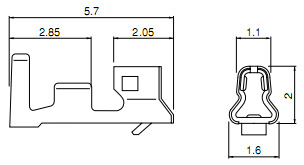

18249   A2503-Te 0,13-0,33 28-22 1,0-1,9 8500
x SEH-001T-P0.6   0,05-0,33 30-22 1,0-1,9 9000
x SEH-001T-P0.6L   0,13-0,33 26-22 0,9-1,9 9000
x SEH-002T-P0.6L   0,05-0,13 30-26 0,9-1,3 9000
x SEH-003T-P0.6L   0,032-0,08 32-28 0,5-1,1 10000


Материал: фосфористая бронза, луженая оловом

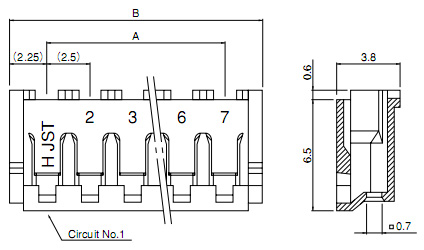

Корпус розетки
Код
товара
Марка Аналог Кол-во
контактов
Размеры, мм Упаковка
A B
51533 EHR-2 A2503-02Y 2 2,5 7,0 1000
18248 EHR-3 A2503-03Y 3 5,0 9,5 1000
51534 EHR-4 A2503-04Y 4 7,5 12,0 1000
51535 EHR-5 A2503-05Y 5 10,0 14,5 1000
18247 EHR-6 A2503-06Y 6 12,5 17,0 1000
51536 EHR-7 A2503-07Y 7 15,0 19,5 1000
51537 EHR-8 A2503-08Y 8 17,5 22,0 1000
51538 EHR-9 A2503-09Y 9 20,0 24,5 1000
51539 EHR-10 A2503-10Y 10 22,5 27,0 1000
51540 EHR-11 A2503-11Y 11 25,0 29,5 1000
51541 EHR-12 A2503-12Y 12 27,5 32,0 1000
51542 EHR-13 A2503-13Y 13 30,0 34,5 1000
51543 EHR-14 A2503-14Y 14 32,5 37,0 1000
51544 EHR-15 A2503-15Y 15 35,0 39,5 1000

EHR-2-x

x - цвет:

(пусто): натуральный (белый)

При большом оптовом заказе возможны цвета:
К: черный
R: красный
TR: томатно-красный
E: синий
Y: желтый
L: лимонно-желтый
M: зеленый
O: оранжевый
N: коричневый
P: фиолетовый
PK: розовый
H: серый
LE: светло-голубой
FY: ярко-желтый


Shrouded header

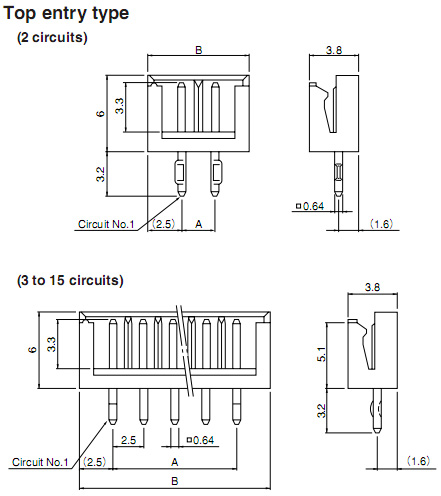

Вилка на плату прямая
Код
товара
Марка Аналог Кол-во
контактов
Размеры, мм Упаковка
A B
51545 B2B-EH-A A2503-02A 2 2,5 7,5 1000
18245 B3B-EH-A A2503-03A 3 5,0 10,0 1000
51546 B4B-EH-A A2503-04A 4 7,5 12,5 1000
51547 B5B-EH-A A2503-05A 5 10,0 15,0 1000
18246 B6B-EH-A A2503-06A 6 12,5 17,5 1000
51548 B7B-EH-A A2503-07A 7 15,0 20,0 1000
51549 B8B-EH-A A2503-08A 8 17,5 22,5 500
51550 B9B-EH-A A2503-09A 9 20,0 25,0 500
51551 B10B-EH-A A2503-10A 10 22,5 27,5 500
51552 B11B-EH-A A2503-11A 11 25,0 30,0 500
51553 B12B-EH-A A2503-12A 12 27,5 32,5 500
51554 B13B-EH-A A2503-13A 13 30,0 35,0 500
51555 B14B-EH-A A2503-14A 14 32,5 37,5 500
51556 B15B-EH-A A2503-15A 15 35,0 40,0 500

B2B-EH-A-x

x - цвет:

(пусто): натуральный (белый)

При большом оптовом заказе возможны цвета:
К: черный
R: красный
E: синий
Y: желтый
M: зеленый


Shrouded header

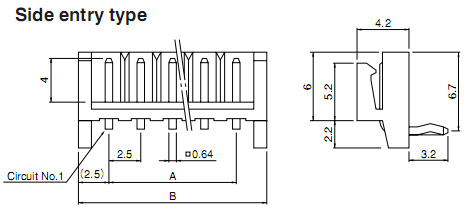

Вилка на плату угловая
Код
товара
Марка Аналог Кол-во
контактов
Размеры, мм Упаковка
A B
24075 S2B-EH A2503-02AW 2 2,5 7,0 1000
51557 S3B-EH A2503-03AW 3 5,0 9,5 1000
51558 S4B-EH A2503-04AW 4 7,5 12,0 1000
51559 S5B-EH A2503-05AW 5 10,0 14,5 1000
51560 S6B-EH A2503-06AW 6 12,5 17,0 1000
51561 S7B-EH A2503-07AW 7 15,0 19,5 1000
51562 S8B-EH A2503-08AW 8 17,5 22,0 500
51563 S9B-EH A2503-09AW 9 20,0 24,5 500
51564 S10B-EH A2503-10AW 10 22,5 27,0 500
51565 S11B-EH A2503-11AW 11 25,0 29,5 500
51566 S12B-EH A2503-12AW 12 27,5 32,0 500
51567 S13B-EH A2503-13AW 13 30,0 34,5 500
51568 S14B-EH A2503-14AW 14 32,5 37,0 500
51569 S15B-EH A2503-15AW 15 35,0 39,5 500

S2B-EH-x

x - цвет:

(пусто): натуральный (белый)

При большом оптовом заказе возможны цвета:
К: черный
R: красный
TR: томатно-красный
E: синий
Y: желтый
L: лимонно-желтый
M: зеленый
O: оранжевый
N: коричневый
P: фиолетовый
PK: розовый
H: серый
LE: светло-голубой
FY: ярко-желтый

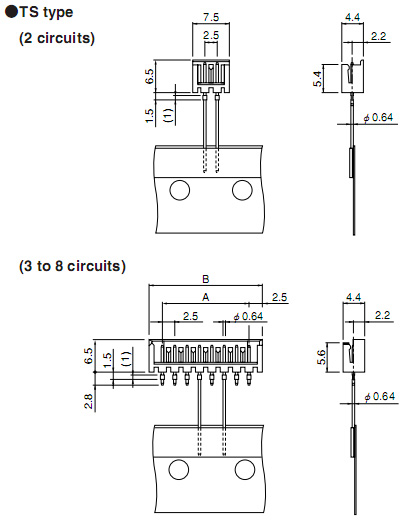

Shrouded header on radial-tape
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
x B2B-EH-TS 2 - - 1400
x B3B-EH-TS 3 5,0 10,0 1400
x B4B-EH-TS 4 7,5 12,5 700
x B5B-EH-TS 5 10,0 15,0 700
x B6B-EH-TS 6 12,5 17,5 700
x B7B-EH-TS 7 15,0 20,0 700
x B8B-EH-TS 8 17,5 22,5 700

B2B-EH-TS-x

x - цвет:

(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
К: черный
R: красный
E: синий
Y: желтый
M: зеленый
N: коричневый

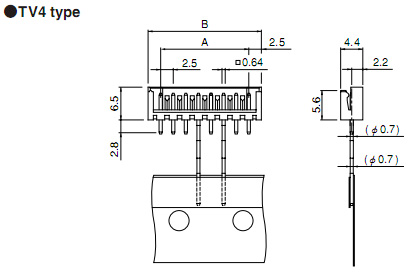

Shrouded header
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
x B3B-EH-TV4 3 5,0 10,0 1400
x B4B-EH-TV4 4 7,5 12,5 700
x B5B-EH-TV4 5 10,0 15,0 700
x B6B-EH-TV4 6 12,5 17,5 700
x B7B-EH-TV4 7 15,0 20,0 700
x B8B-EH-TV4 8 17,5 22,5 700

B2B-EH-TS-x

x - цвет:

(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
К: черный
R: красный
E: синий
Y: желтый
M: зеленый
N: коричневый
