Разъемы (соединители)

Разъемы кабель-плата

Шаг 2,5 мм


Серия HR

Электрические характеристики:
Номинальный ток: 3A AC, DC
Номинальное напряжение: 250В AC,DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000В AC в течение 1 мин.


PDF

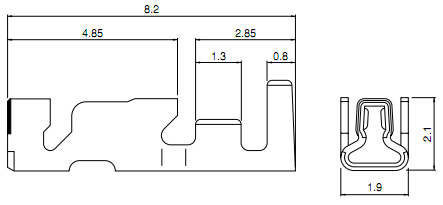

Контакты
Код
товара
Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
x SHR-001T-P0.6 0,13-0,33 26-22 1,3-1,7 9000

Материал: Фосфорная бронза, лужение

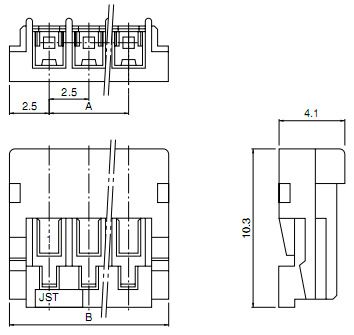

Корпус розетки
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
x HRP-02-S 2 2,5 7,5 2000
x HRP-03-S 3 5,0 10,0 2000
x HRP-04-S 4 7,5 12,5 1000
x HRP-05-S 5 10,0 15,0 1000
x HRP-06-S 6 12,5 17,5 1000
x HRP-07-S 7 15,0 20,0 500
x HRP-08-S 8 17,5 22,5 500
x HRP-09-S 9 20,0 25,0 500
x HRP-10-S 10 22,5 27,5 500
x HRP-11-S 11 25,0 30,0 500
x HRP-12-S 12 27,5 32,5 500
x HRP-13-S 13 30,0 35,0 250

HRP-02-x

x - цвет:

S: натуральный (белый)

При большом оптовом заказе возможны цвета:
К: черный
R: красный
TR: томатно-красный
E: синий
L: лимонно-желтый
M: зеленый
N: коричневый
O: оранжевый
P: фиолетовый
PK: розовый
LE: светло-голубой
Y: желтый
FY: ярко-желтый
H: серый
