JFA-J2000 серия

Шаг 2.5 мм

Электрические характеристики:
Номинальный ток: 1.3-4.6 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -55...+105°C
Сопротивление изоляции: >- МОм
Диэлектрическая стойкость: 1500 VAC в течение 1 мин.

PDF

Кол-во контактов	Сортамент провода (AWG)
Кол-во контактов	#20	#22	#24	#26	#28
3	4.6	4.4	3.4	3	2.4
4	4.5	4.3	3.2	2.8	2.3
6	4.3	4.1	2.8	2.6	2.1
8	4.1	3.6	2.6	2.3	1.9
10	3.9	3.4	2.5	2.2	1.8
12	3.6	3.1	2.4	2	1.6
16	3.2	2.8	2.2	1.8	1.4
20	2.9	2.5	2.1	1.7	1.3

Список разъемов серии J2000

Тип		Кабель-плата		Кабель-кабель
Тип		Верхний вход	Боковой вход	Панельное крепление

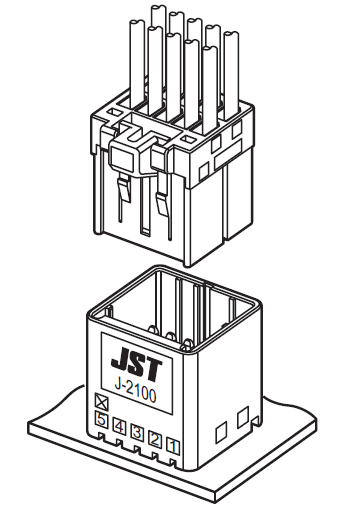

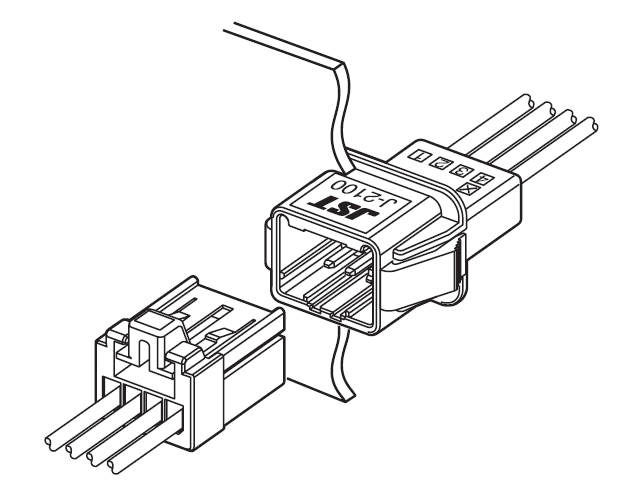

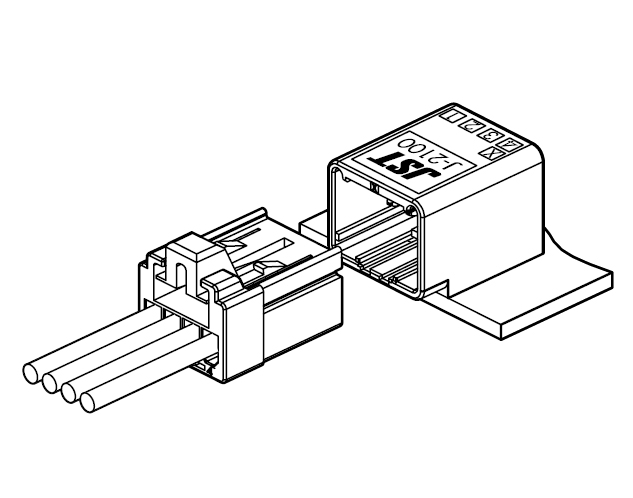

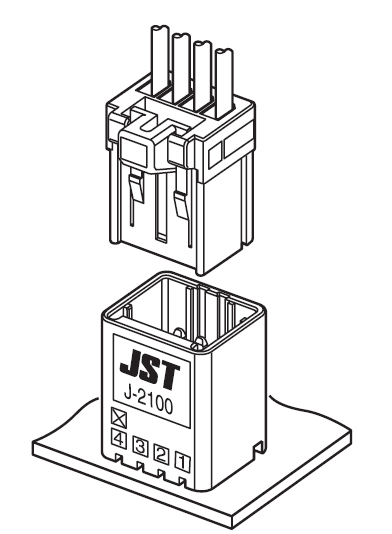

Центральный замок	J2100 Однорядный тип
	Кол-во контактов	3, 4	3, 4	3, 4

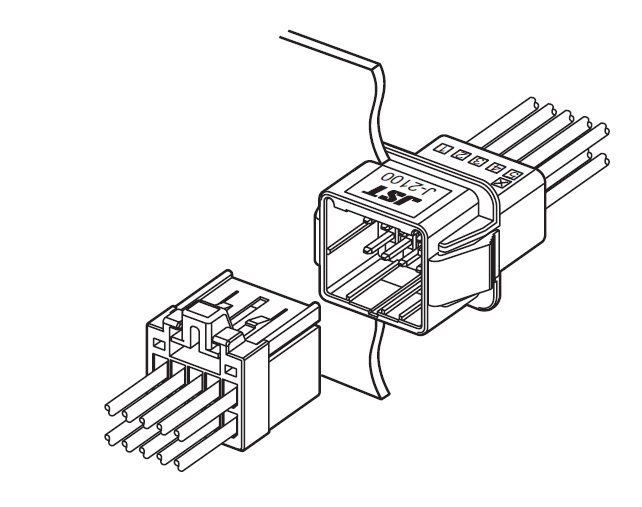

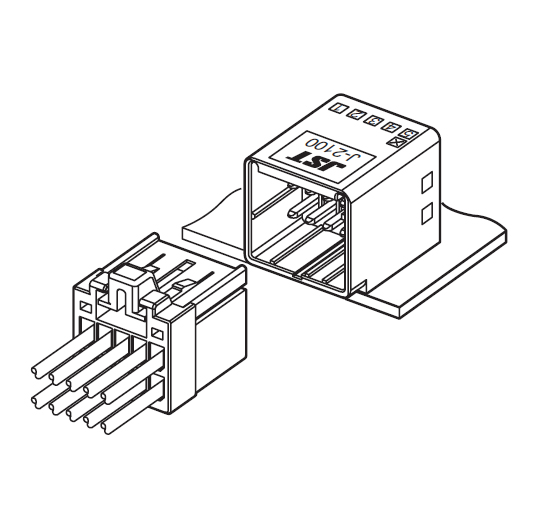

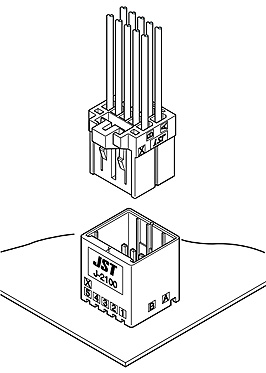

	J2100 Двухрядный тип
	Кол-во контактов	6, 8, 10, 12, 16, 20	6, 8, 10, 12, 16, 20	6, 8, 10, 12, 16, 20

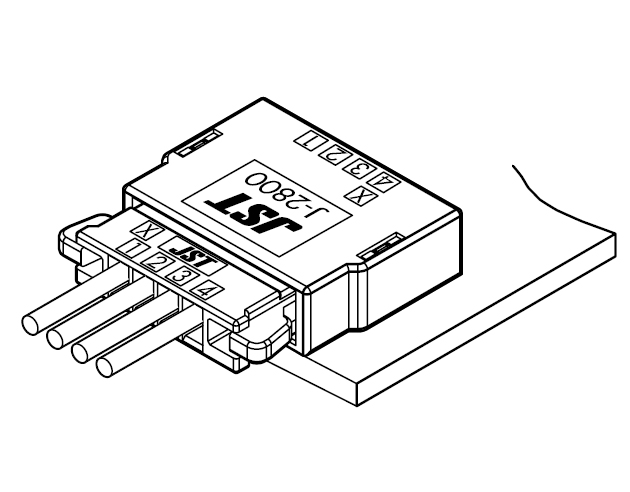

Боковой замок	J2800 Однорядный тип
	Кол-во контактов		4

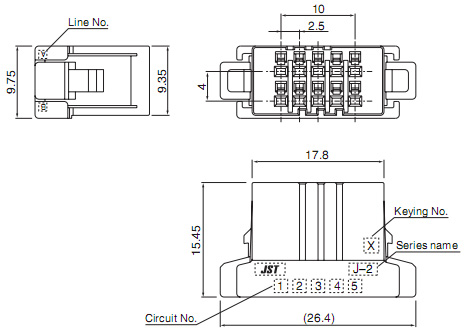

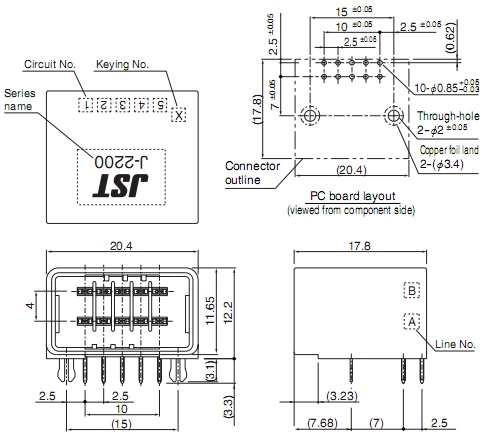

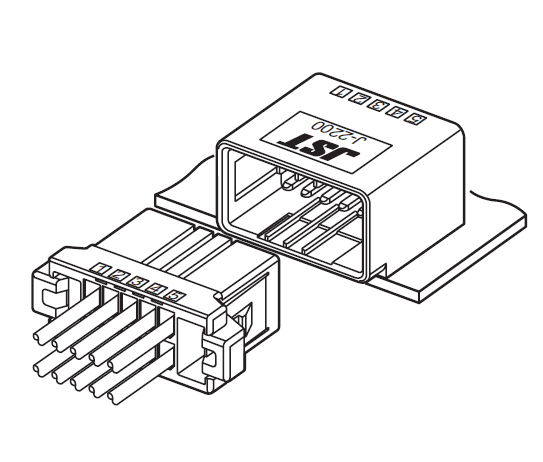

	J2200 Двухрядный тип
	Кол-во контактов		10

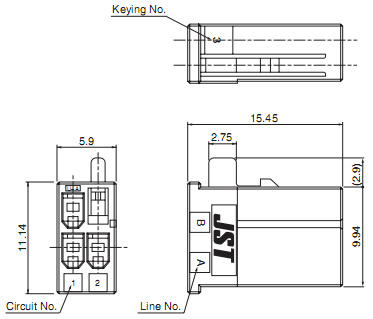

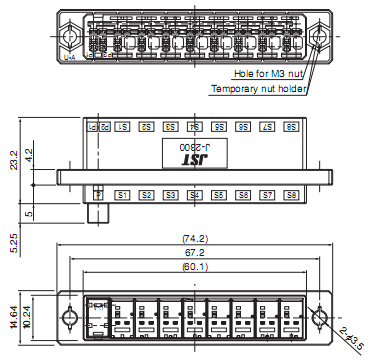

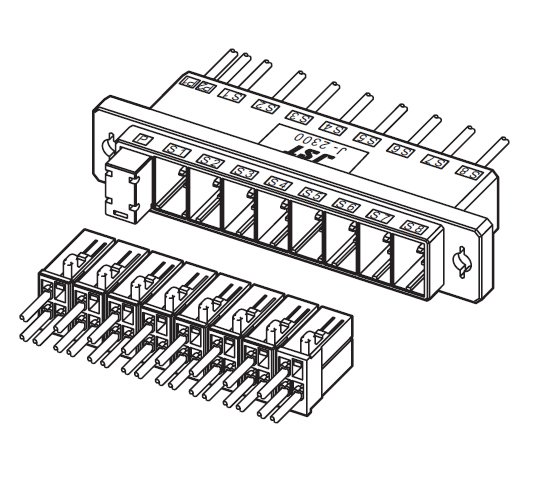

Общий тип для датчиков	J2300 Двухрядный тип
Общий тип для датчиков	Кол-во контактов			Выход 10 / Вход 24
Модульный тип	J2500 Двухрядный тип
	Кол-во контактов	12, 20	12, 20	20
		12, 20	12, 20	20

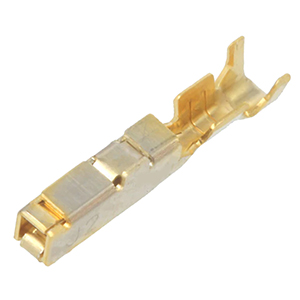

Терминал (контакт) для розетки на провод

Код товара	Марка	Провода			Упаковка шт.	Чертеж
Код товара	Марка	мм²	AWG#	Диаметр изоляции O.D.,мм	Упаковка шт.	Чертеж
265177	SJ2F-002GF-P1.0	0,08-0,20	28-24	0,88-1,43	6000
265178	SJ2F-01GF-P1.0	0,20-0,50	24-20	1,11-1,53	6000
265179	SJ2F-21GF-P1.0	0,30-0,75	-	1,30-1,90	5000

Материал:
медный никелированный сплав, частичное золочение

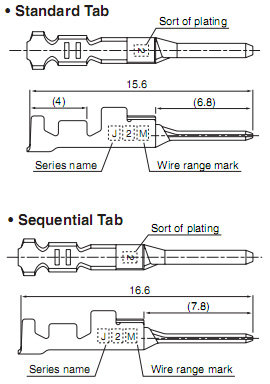

Терминал (контакт) для вилки на провод

Код товара	Марка	Провода			Упаковка шт.	Чертеж
Код товара	Марка	мм²	AWG#	Диаметр изоляции O.D.,мм	Упаковка шт.	Чертеж

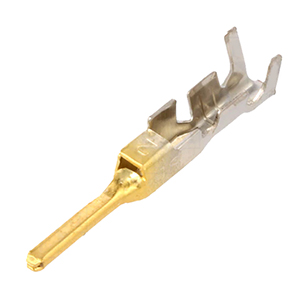

265180	SJ2M-002GF-M1.0N	0,08-0,20	28-24	0,88-1,43	5500
265181	SJ2M-01GF-M1.0N	0,20-0,50	24-20	1,11-1,53	5500
265182	SJ2M-21GF-M1.0N	0,30-0,75	-	1,30-1,90	5000

Материал:
медный никелированный сплав, частичное золочение

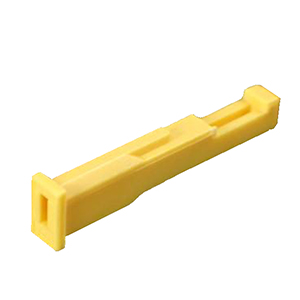

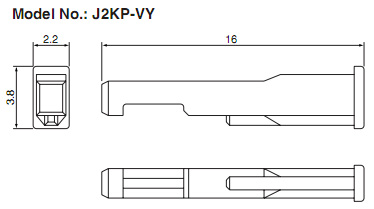

Штекер для ввода ключа

Код товара	Марка	Чертеж
265184	J2KP-VY

Материал:
стеклонаполненный PBT, UL94V-0, желтый

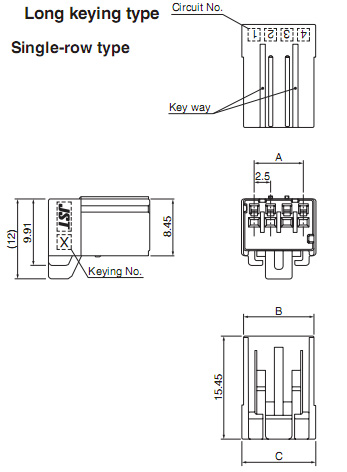

Корпус однорядной розетки с центральным
замком и длинным ключом

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм			Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	C	Упаковка шт.	Чертеж

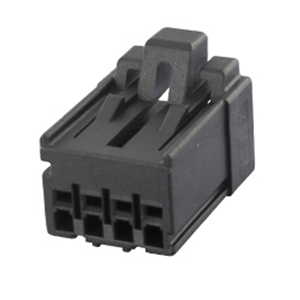

265185	J21SF-03V-KX-L	3	X	5,0	8,3	8,9	400
265186	J21SF-03V-KY-L	3	Y	5,0	8,3	8,9
265187	J21SF-04V-KX-L	4	X	7,5	10,8	11,4
265188	J21SF-04V-KY-L	4	Y	7,5	10,8	11,4

Материал:
стеклонаполненный PBT, UL94V-0, черный

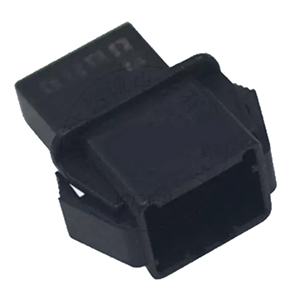

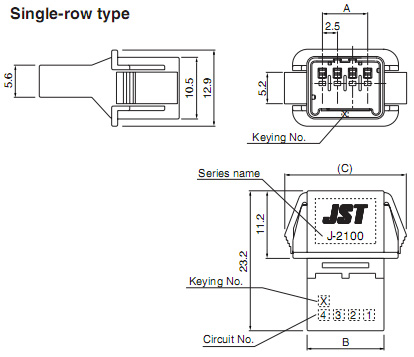

Корпус однорядной вилки на панель

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм			Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	C	Упаковка шт.	Чертеж
265189	J21SPM-03V-KX	3	X	5,0	10,2	17,6	208
265190	J21SPM-03V-KY	3	Y	5,0	10,2	17,6	208
265191	J21SPM-04V-KX	4	X	7,5	12,7	20,1	192
265192	J21SPM-04V-KY	4	Y	7,5	12,7	20,1	192

Материал:
стеклонаполненный PBT, UL94V-0, черный

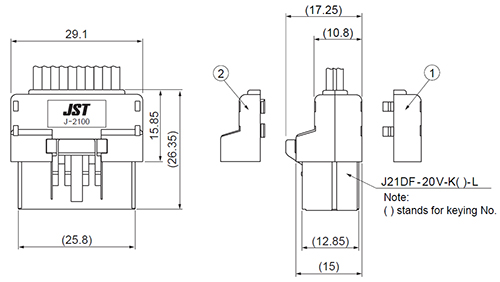

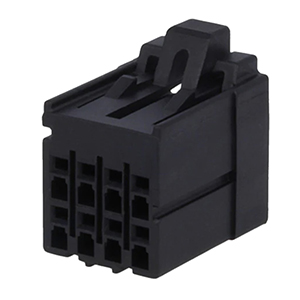

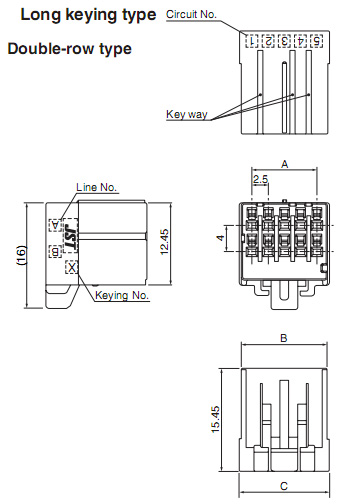

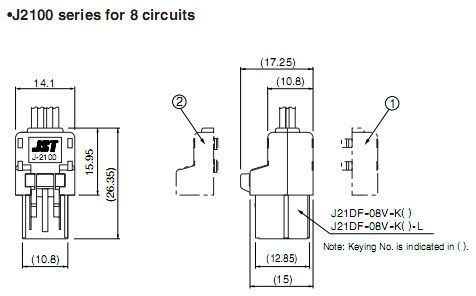

Корпус двухрядной розетки с центральным
замком и длинным ключом

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм			Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	C	Упаковка шт.	Чертеж
265193	J21DF-06V-KX-L	6	X	5,0	8,3	8,9	300
265194	J21DF-06V-KY-L	6	Y	5,0	8,3	8,9
265195	J21DF-08V-KX-L	8	X	7,5	10,8	11,4
265196	J21DF-08V-KY-L	8	Y	7,5	10,8	11,4
265197	J21DF-10V-KX-L	10	X	10,0	13,3	13,9	200
265198	J21DF-10V-KY-L	10	Y	10,0	13,3	13,9
265199	J21DF-12V-KX-L	12	X	12,5	15,8	16,4
265200	J21DF-12V-KY-L	12	Y	12,5	15,8	16,4
265201	J21DF-16V-KX-L	16	X	17,5	20,8	21,4
265202	J21DF-16V-KY-L	16	Y	17,5	20,8	21,4
265203	J21DF-20V-KX-L	20	X	22,5	25,8	26,4	100
265204	J21DF-20V-KY-L	20	Y	22,5	25,8	26,4	100

Материал:
стеклонаполненный PBT, UL94V-0, черный

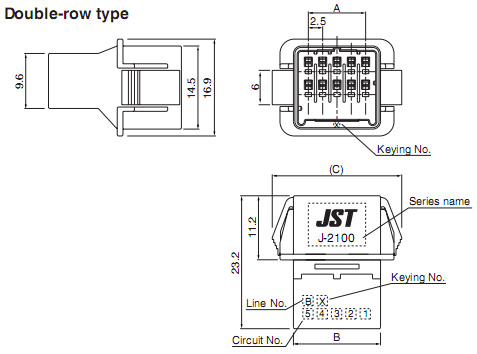

Корпус двухрядной вилки на панель

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм			Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	C	Упаковка шт.	Чертеж
265205	J21DPM-06V-KX	6	X	5,0	10,2	17,6	156
265206	J21DPM-06V-KY	6	Y	5,0	10,2	17,6	156
265207	J21DPM-08V-KX	8	X	7,5	12,7	20,1	144
265208	J21DPM-08V-KY	8	Y	7,5	12,7	20,1	144

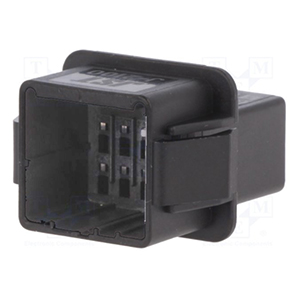

265209	J21DPM-10V-KX	10	X	10,0	15,2	22,6	120
265210	J21DPM-10V-KY	10	Y	10,0	15,2	22,6	120
265211	J21DPM-12V-KX	12	X	12,5	17,7	25,1	108
265212	J21DPM-12V-KY	12	Y	12,5	17,7	25,1	108
265213	J21DPM-16V-KX	16	X	17,5	22,7	30,1	84
265214	J21DPM-16V-KY	16	Y	17,5	22,7	30,1	84
265215	J21DPM-20V-KX	20	X	22,5	27,7	35,1	72
265216	J21DPM-20V-KY	20	Y	22,5	27,7	35,1	72

Материал:
стеклонаполненный PBT, UL94V-0, черный

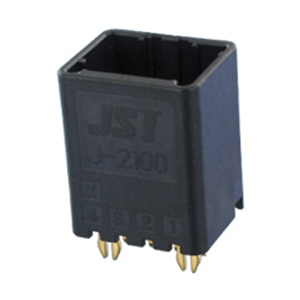

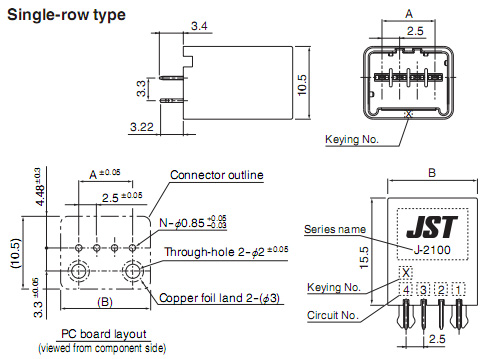

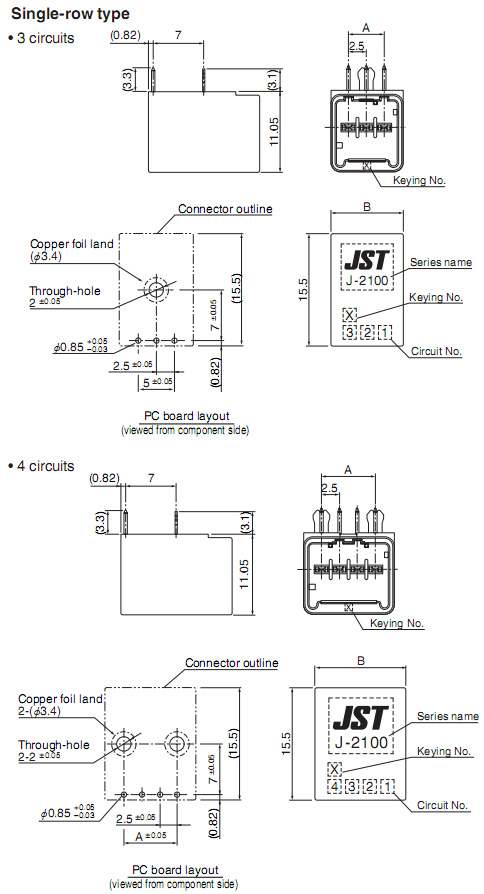

Вилка однорядная прямая с центральным замком

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм		Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	Упаковка шт.	Чертеж
265217	B03B-J21SK-GGXR	3	X	5,0	10,2	378
265218	B03B-J21SK-GGYR	3	Y	5,0	10,2	378
265219	B04B-J21SK-GGXR	4	X	7,5	12,7	306
265220	B04B-J21SK-GGYR	4	Y	7,5	12,7	306

Материал:
контакт: никелированный медный сплав, частичное золочение
корпус: стеклонаполненный PBT, UL94V-0, черный

Вилка однорядная угловая с центральным замком

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм		Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	Упаковка шт.	Чертеж
265221	S03B-J21SK-GGXR	3	X	5,0	10,2	294
265222	S03B-J21SK-GGYR	3	Y	5,0	10,2	294

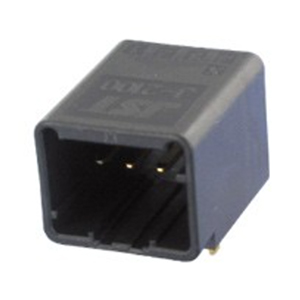

265223	S04B-J21SK-GGXR	4	X	7,5	12,7	238
265224	S04B-J21SK-GGYR	4	Y	7,5	12,7	238

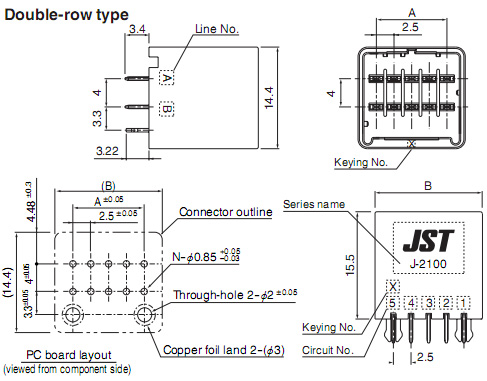

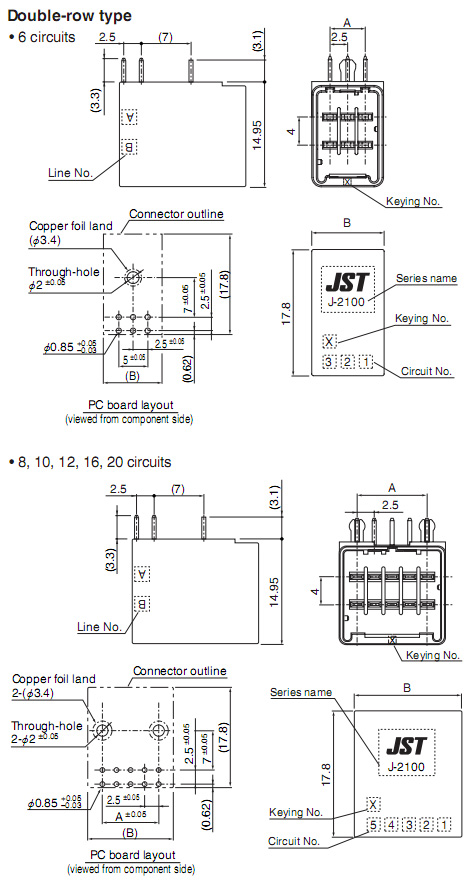

Вилка двухрядная прямая с центральным замком

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм		Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	Упаковка шт.	Чертеж

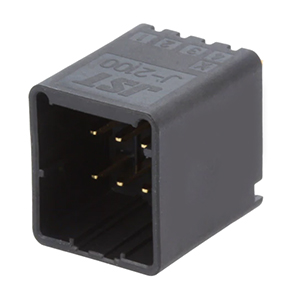

179392	B06B-J21DK-GGXR	6	X	5,0	10,2	252
179393	B06B-J21DK-GGYR	6	Y	5,0	10,2	252
179394	B08B-J21DK-GGXR	8	X	7,5	12,7	204
179395	B08B-J21DK-GGYR	8	Y	7,5	12,7	204
179396	B10B-J21DK-GGXR	10	X	10,0	15,2	168
179397	B10B-J21DK-GGYR	10	Y	10,0	15,2	168
179414	B12B-J21DK-GGXR	12	X	12,5	17,7	144
179415	B12B-J21DK-GGYR	12	Y	12,5	17,7	144
179417	B16B-J21DK-GGXR	16	X	17,5	22,7	108
179443	B16B-J21DK-GGYR	16	Y	17,5	22,7	108
179444	B20B-J21DK-GGXR	20	X	22,5	27,7	84
179445	B20B-J21DK-GGYR	20	Y	22,5	27,7	84

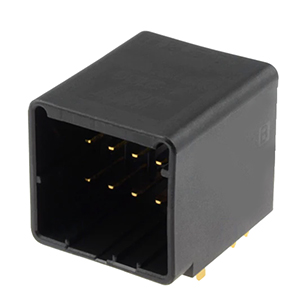

Вилка двухрядная угловая с центральным замком

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм		Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	A	B	Упаковка шт.	Чертеж
265225	S06B-J21DK-GGXR	6	X	5,0	10,2	252
265226	S06B-J21DK-GGYR	6	Y	5,0	10,2	252
265227	S08B-J21DK-GGXR	8	X	7,5	12,7	204
265228	S08B-J21DK-GGYR	8	Y	7,5	12,7	204
265229	S10B-J21DK-GGXR	10	X	10,0	15,2	168
265230	S10B-J21DK-GGYR	10	Y	10,0	15,2	168
265231	S12B-J21DK-GGXR	12	X	12,5	17,7	144
265232	S12B-J21DK-GGYR	12	Y	12,5	17,7	144
265233	S16B-J21DK-GGXR	16	X	17,5	22,7	108
265234	S16B-J21DK-GGYR	16	Y	17,5	22,7	108
265235	S20B-J21DK-GGXR	20	X	22,5	27,7	84
265236	S20B-J21DK-GGYR	20	Y	22,5	27,7	84

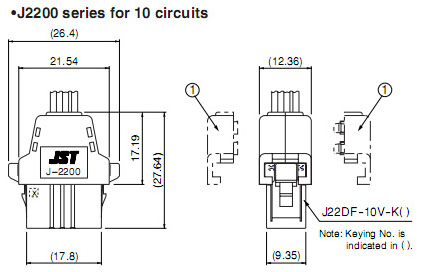

Корпус розетки с боковым замком

Код товара	Марка	Кол-во контактов	Ключ	Упаковка шт.	Чертеж

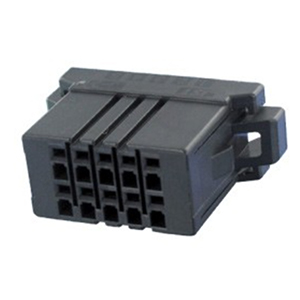

265237	J22DF-10V-KX	10	X	250
265238	J22DF-10V-KY	10	Y

Материал:
стеклонаполненный PBT, UL94V-0, черный

Вилка двухрядная угловая с боковым замком

Код товара	Марка	Кол-во контактов	Ключ	Упаковка шт.	Чертеж

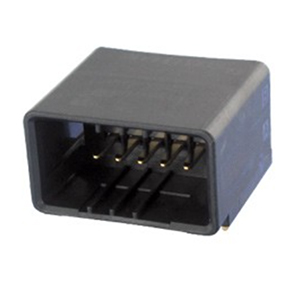

265239	S10B-J22DK-GGXR	10	X	120
265240	S10B-J22DK-GGYR	10	Y

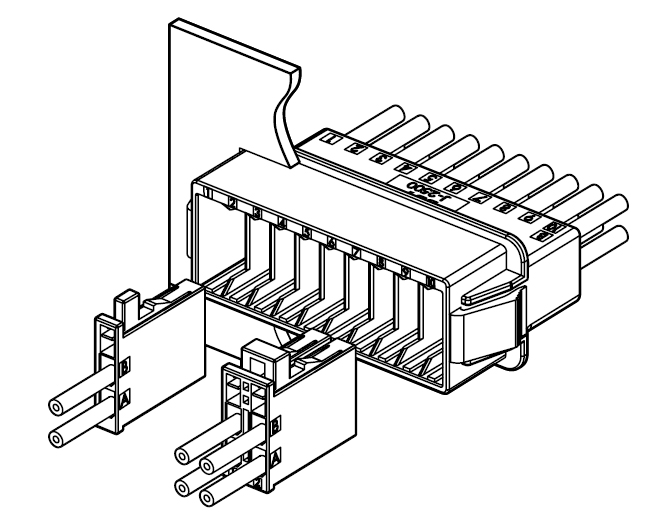

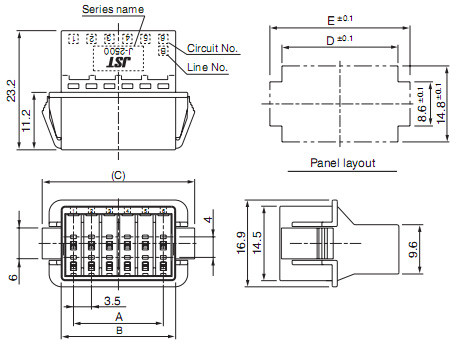

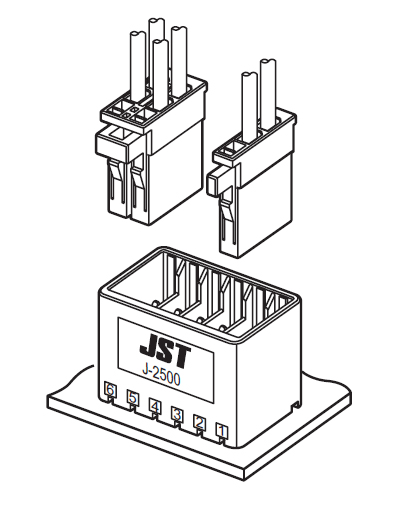

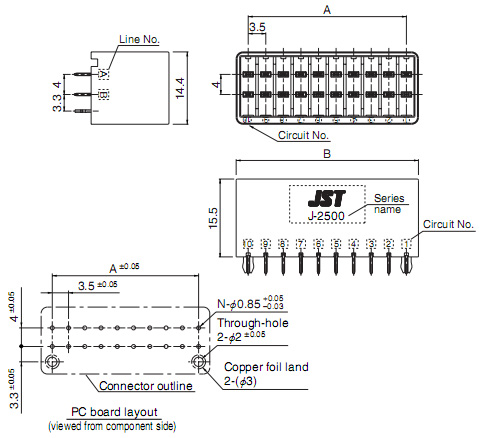

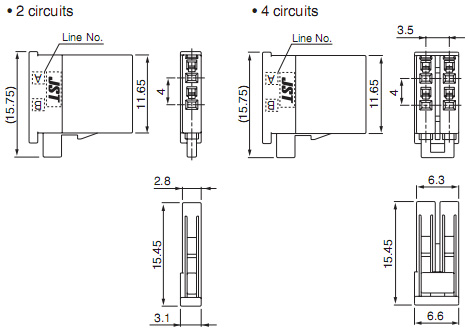

Корпус розетки (модульный тип)

Код товара	Марка	Кол-во контактов	Упаковка шт.	Чертеж

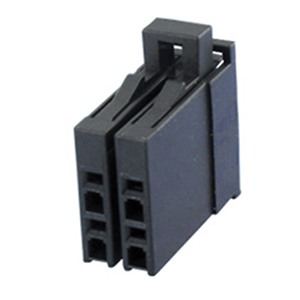

265241	J25MF-02V-K	10	800
265242	J25MF-04V-K	10	400

Материал:
стеклонаполненный PBT, UL94V-0, черный

Корпус вилки на панель

Код товара	Марка	Кол-во контактов	Размеры, мм					Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	E	Упаковка шт.	Чертеж

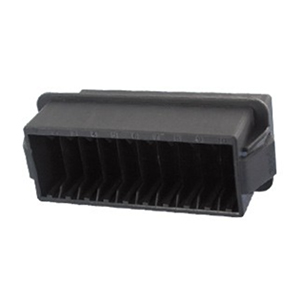

265243	J25DPM-12V-K	12	17,5	22,3	29,7	22,6	27,3	96
265244	J25DPM-20V-K	20	31,5	36,3	43,7	36,6	41,3	132

Материал:
стеклонаполненный PBT, UL94V-0, черный

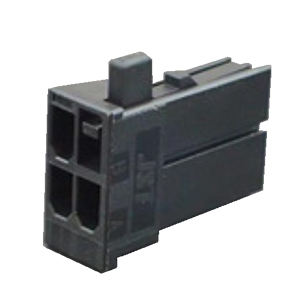

Корпус розетки обычного типа для датчика

Код товара	Марка	Кол-во контактов	Ключ	Упаковка шт.	Чертеж
Код товара	Марка	Кол-во контактов	Ключ	Упаковка шт.	Чертеж
265245	J23CF-03V-KS1	3	S1	784
265246	J23CF-03V-KS2	3	S2
265247	J23CF-03V-KS3	3	S3
265248	J23CF-03V-KS4	3	S4
265249	J23CF-03V-KS5	3	S5
265250	J23CF-03V-KS6	3	S6
265251	J23CF-03V-KS7	3	S7
265252	J23CF-03V-KS8	3	S8

Материал:
стеклонаполненный PBT, UL94V-0, черный

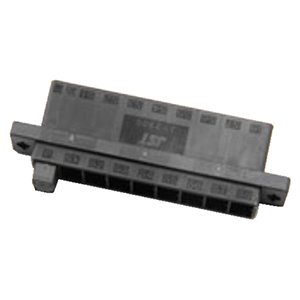

Узел корпуса вилки в сборе

Номинальный ток

Сортамент провода (AWG)	Ток, А (AWG)
#20	6.5
#22	5.5
#24	4.0
#26	3.0
#28	2.0

Номинальное напряжение:
250 V AC, DC

Код товара	Марка	Кол-во контактов	Ключ	Упаковка шт.	Чертеж

265253	P28B-J23DK-GGNR	Input 24 / Output 10	S1-S8	64

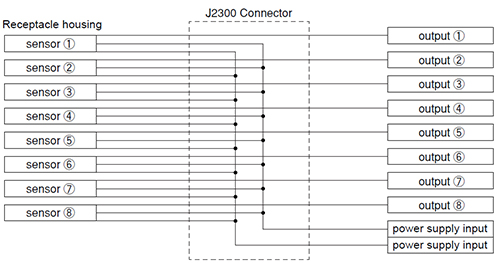

Схема соединения

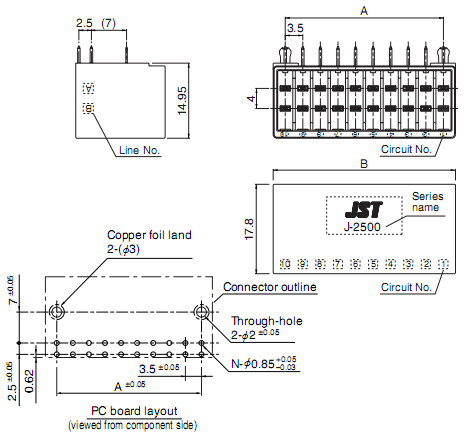

Вилка прямая модульного типа

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка шт.	Чертеж
			A	B

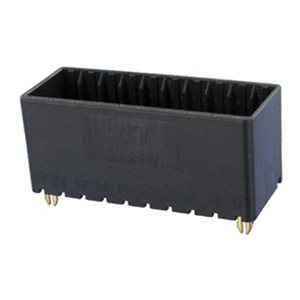

265254	B12B-J25DK-GGR	12	17,5	22,3	108
265255	B20B-J25DK-GGR	20	31,5	36,3	72

Вилка угловая модульного типа

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка шт.	Чертеж
			A	B

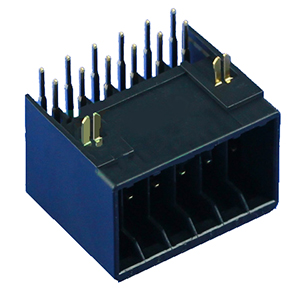

265256	S12B-J25DK-GGR	12	17,5	22,3	108
265257	S20B-J25DK-GGR	20	31,5	36,3	72

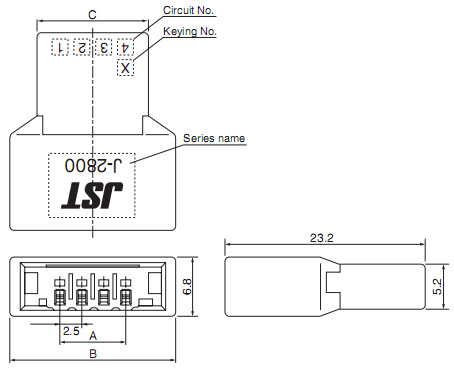

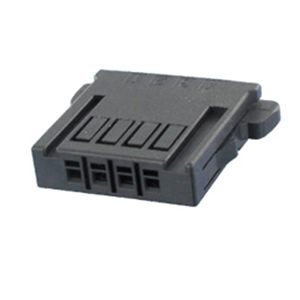

Корпус однорядной розетки

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм		Упаковка шт.	Чертеж
				A	B

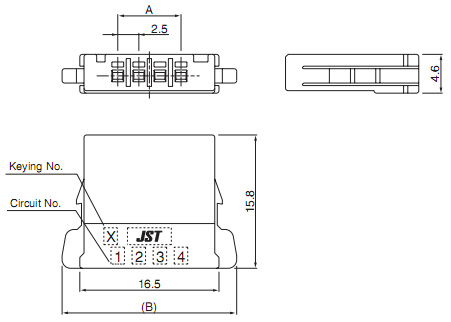

265258	J28SF-04V-KX	4	X	7,5	20,7	540

Материал:
стеклонаполненный PBT, UL94V-0, черный

Вилка однорядная угловая

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм			Упаковка шт.	Чертеж
				A	B	C

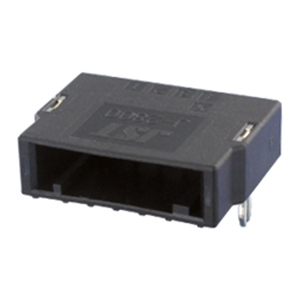

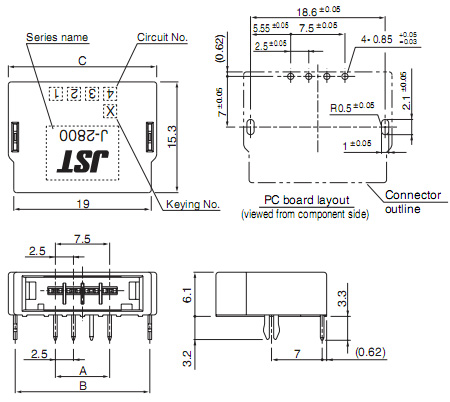

265259	S04B-J28SK-GGXQ1R	4	X	7,5	18,6	20,5	280

Корпус вилки на провод

Код товара	Марка	Кол-во контактов	Ключ	Размеры, мм			Чертеж
				A	B	C

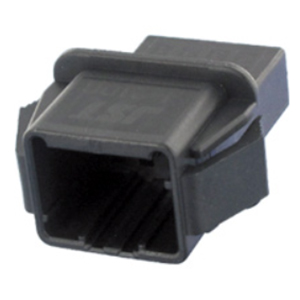

265260	J28SFM-04V-KX	4	X	7,5	19,0	12,7

Материал:
стеклонаполненный PBT, UL94V-0, черный

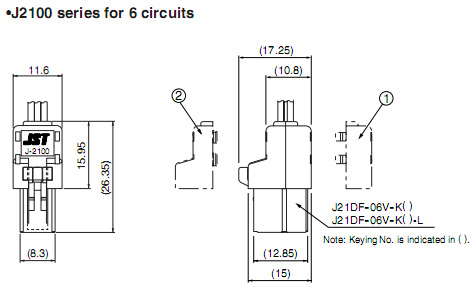

Кожух защитный на розетку

Код товара	Марка	Кол-во контактов	Цвет	Упаковка шт.	Чертеж

265261	J21PF-06SCA	6	прозрачный	2250
265262	J21PF-06SCB	6	прозрачный	2100

Материал:
прозрачный поликарбонат

Кожух защитный на розетку

Код товара	Марка	Кол-во контактов	Цвет	Упаковка шт.	Чертеж

265263	J21PF-08SCA	8	прозрачный	480
265264	J21PF-08SCB	8	прозрачный	270

Материал:
прозрачный поликарбонат

Кожух защитный на розетку

Код товара	Марка	Кол-во контактов	Цвет	Упаковка шт.	Чертеж

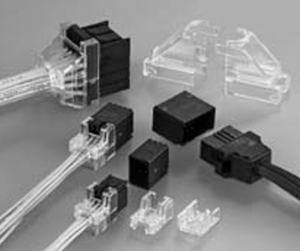

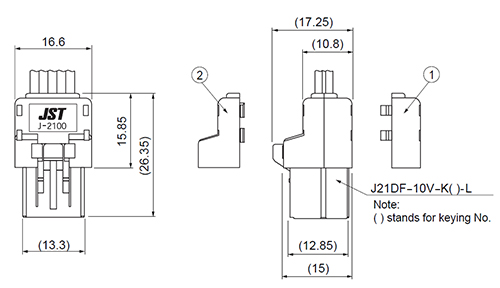

265265	J21PF-10VKA	10	черный	390
265266	J21PF-10SCA	10	прозрачный
265267	J21PF-10VKB	10	черный	234
265268	J21PF-10SCB	10	прозрачный

Материал:
черный: стеклонаполненный PBT, UL94V-0
прозрачный: поликарбонат

Кожух защитный на розетку

Код товара	Марка	Кол-во контактов	Цвет	Упаковка шт.	Чертеж

265269	J21PF-16VKA	16	черный	270
265270	J21PF-16SCA	16	прозрачный
265271	J21PF-16VKB	16	черный	162
265272	J21PF-16SCB	16	прозрачный

Материал:
черный: стеклонаполненный PBT, UL94V-0
прозрачный: поликарбонат

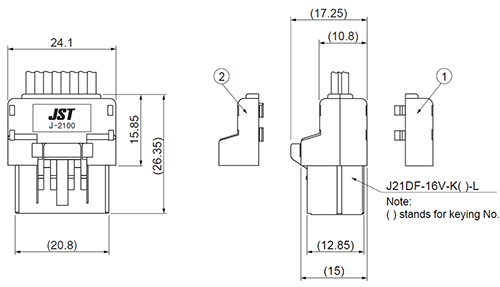

Кожух защитный на розетку

Код товара	Марка	Кол-во контактов	Цвет	Упаковка шт.	Чертеж

265273	J21PF-20VKA	20	черный	210
265274	J21PF-20SCA	20	прозрачный
265275	J21PF-20VKB	20	черный	126
265276	J21PF-20SCB	20	прозрачный

Материал:
черный: стеклонаполненный PBT, UL94V-0
прозрачный: поликарбонат

Кожух защитный на розетку

Код товара	Марка	Кол-во контактов	Цвет	Упаковка шт.	Чертеж

265277	J22PF-10VK	10	черный	420

Материал:
черный: стеклонаполненный PBT, UL94V-0

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ru
Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!

JFA-J2000 серия

Список разъемов серии J2000

J2100

J2100

J2800

J2200

J2300

J2500

Номинальный ток

Номинальное напряжение:250 V AC, DC

Схема соединения

Номинальное напряжение:
250 V AC, DC
