Разъемы (соединители) >> Разъемы кабель-плата

PXA серия

Шаг 2.5 мм



Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000 VAC в течение 1 мин.


PDF

Стандартный цвет корпусов разъемов - натуральный.
При оптовом заказе возможны и другие цвета корпусов разъемов из списка ниже.
Для уточнения возможности поставки других цветов корпусов связывайтесь с нашими менеджерами.


Пример:
XAP-02V-1-xx
xx - цвет

(нет): натуральный (белый)

К: черный
R: красный
E: синий

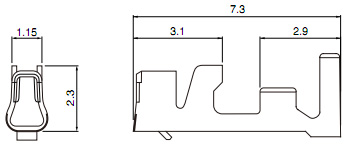

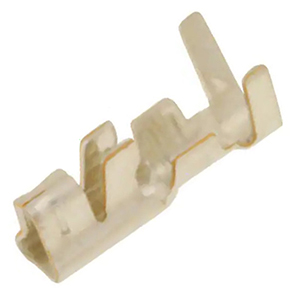

Терминал (контакт)

Код
товара
Марка Провода Упаковка Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
265144 SPXA-001T-P0.6 0,13-0,33 26-22 1,2-1,9 7000

Материал: Фосфористая бронза, луженая

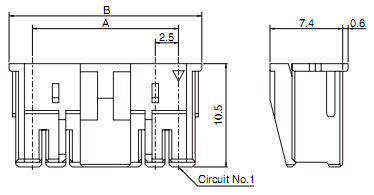

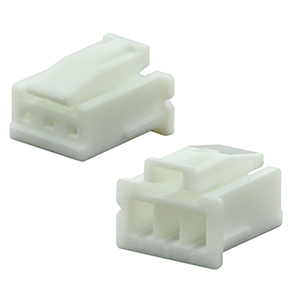

Корпус розетки на провод

Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B
265145 PXARP-02V 2 2.5 7.3 1000
265146 PXARP-03V 3 5.0 9.8
265147 PXARP-06V 6 12.5 17.3

Материал: нейлон-66 натуральный

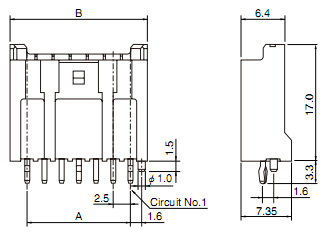

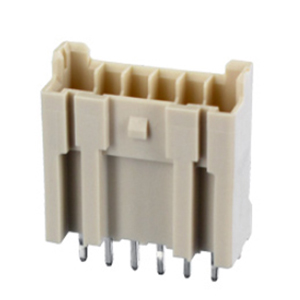

Вилка на плату прямая для поверхностного (SMD) монтажа

Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B
265148 BH02B-PXASK 2 2.5 7.5 400
265149 BH03B-PXASK 3 5.0 10.0
265150 BH06B-PXASK 6 12.5 17.5

Материал: нейлон-66 натуральный

Защелка для розетки на провод

Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A
262846 XMS-02V 2 2.5 1000
262847 XMS-03V 3 5.0
262850 XMS-06V 6 12.5

Материал: нейлон-66 натуральный



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
