Разъемы (соединители)

Разъемы кабель-плата

Шаг 2,5 мм

Серия XA (Compatible with glow wire test)

Электрические характеристики:
Номинальный ток: 3A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000В AC в течение 1 мин.


PDF
Контакты
Код
товара		 Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
x SXA-001T-P0.6 0,08-0,33 28-22 0,8-1,9 8000
x SXA-01T-P0.6 0,22-0,5 24-20 1,5-1,9 8000
x SXA-001T-P0.6L 0,13-0,33 26-22 1,3-1,7 8000

Материал: фосфористая бронза, лужение

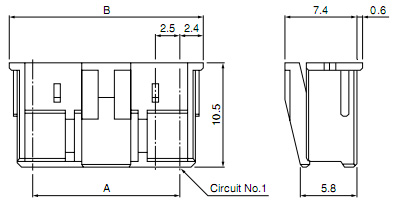

Корпус розетки
Retainer mountable type
Код
товара		 xМарка Кол-во
контактов		 Размеры, мм Упаковка
A B
x XARP-02V-WGT4 2 2,5 7,3 1000
x XARP-03V-WGT4 3 5,0 9,8 1000
x XARP-04V-WGT4 4 7,5 12,3 1000
x XARP-05V-WGT4 5 10,0 14,8 1000
x XARP-06V-WGT4 6 12,5 17,3 1000
x XARP-07V-WGT4 7 15,0 19,8 1000
x XARP-08V-WGT4 8 17,5 22,3 1000
x XARP-09V-WGT4 9 20,0 24,8 1000
x XARP-10V-WGT4 10 22,5 27,3 1000
x XARP-11V-WGT4 11 25,0 29,8 1000
x XARP-12V-WGT4 12 27,5 32,3 1000
x XARP-13V-WGT4 13 30,0 34,8 1000
x XARP-14V-WGT4 14 32,5 37,3 1000
x XARP-15V-WGT4 15 35,0 39,8 1000
Retainer
Код
товара		 Марка Кол-во
контактов		 Размер, мм Упаковка
A
x XMS-02V 2 2,5 1000
x XMS-03V 3 5,0 1000
x XMS-04V 4 7,5 1000
x XMS-05V 5 10,0 1000
x XMS-06V 6 12,5 1000
x XMS-07V 7 15,0 1000
x XMS-08V 8 17,5 1000
x XMS-09V 9 20,0 1000
x XMS-10V 10 22,5 1000
x XMS-11V 11 25,0 1000
x XMS-12V 12 27,5 1000
x XMS-13V 13 30,0 1000
x XMS-14V 14 32,5 1000
x XMS-15V 15 35,0 1000

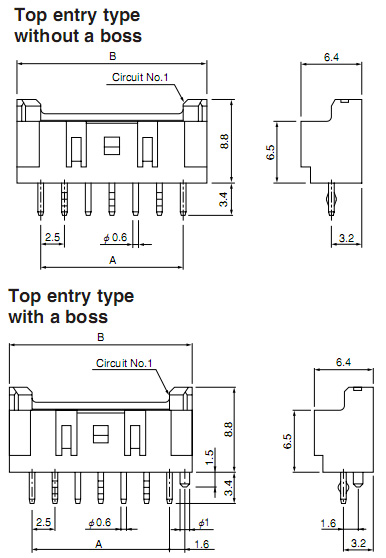

Through-hole type shrouded header
Марка Кол-во
контактов		 Размеры, мм Упаковка
Without boss With boss A B
B02B-XASK-1 B02B-XASK-1-A 2 2,5 7,5 1000
B03B-XASK-1 B03B-XASK-1-A 3 5,0 10,0 400
B04B-XASK-1 B04B-XASK-1-A 4 7,5 12,5 400
B05B-XASK-1 B05B-XASK-1-A 5 10,0 15,0 400
B06B-XASK-1 B06B-XASK-1-A 6 12,5 17,5 400
B07B-XASK-1 B07B-XASK-1-A 7 15,0 20,0 250
B08B-XASK-1 B08B-XASK-1-A 8 17,5 22,5 250
B09B-XASK-1 B09B-XASK-1-A 9 20,0 25,0 250
B10B-XASK-1 B10B-XASK-1-A 10 22,5 27,5 250
B11B-XASK-1 B11B-XASK-1-A 11 25,0 30,0 200
B12B-XASK-1 B12B-XASK-1-A 12 27,5 32,5 200
B13B-XASK-1 B13B-XASK-1-A 13 30,0 35,0 100
B14B-XASK-1 B14B-XASK-1-A 14 32,5 37,5 100
B15B-XASK-1 B15B-XASK-1-A 15 35,0 40,0 100

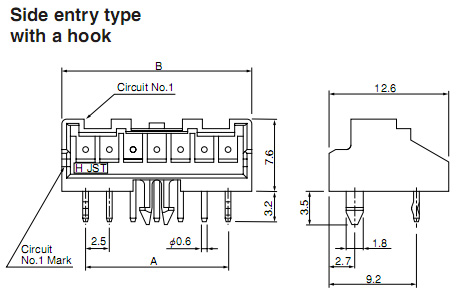

Through-hole type shrouded header
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка
A B C
x S02B-XASK-1 2 2,5 7,5 1,25 250
x S03B-XASK-1 3 5,0 10,0 2,50 250
x S04B-XASK-1 4 7,5 12,5 3,75 200
x S05B-XASK-1 5 10,0 15,0 5,00 200
x S06B-XASK-1 6 12,5 17,5 6,25 200
x S07B-XASK-1 7 15,0 20,0 7,50 200
x S08B-XASK-1 8 17,5 22,5 8,75 100
x S09B-XASK-1 9 20,0 25,0 10,00 100
x S10B-XASK-1 10 22,5 27,5 11,25 100
x S11B-XASK-1 11 25,0 30,0 12,50 100
x S12B-XASK-1 12 27,5 32,5 13,75 100
x S13B-XASK-1 13 30,0 35,0 15,00 100
x S14B-XASK-1 14 32,5 37,5 16,25 100



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
