Разъемы (соединители) / Разъемы кабель-плата

Разъемы кабель-плата

Шаг 2,5 мм


Серия XH (High box type)


Электрические характеристики:
Номинальный ток: 3A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000В AC в течение 1 мин.


PDF


Контакты
Код
товара
Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
x SXH-001T-P0.6 0,08-0,33 28-22 0,9-1,9 8000
x SXH-002T-P0.6 0,05-0,13 30-26 0,9-1,3

Материал: фосфористая бронза, лужение

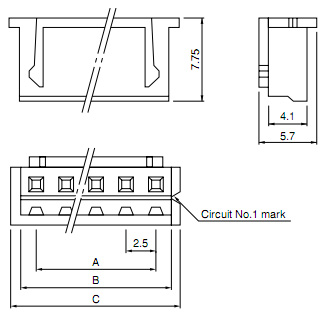

Корпус розетки
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B C
x XHP-2 2 2,5 5,7 7,3 1000
x XHP-3 3 5,0 8,2 9,8 1000
x XHP-4 4 7,5 10,7 12,3 1000
x XHP-5 5 10,0 13,2 14,8 1000
x XHP-6 6 12,5 15,7 17,3 1000
x XHP-7 7 15,0 18,2 19,8 1000
x XHP-8 8 17,5 20,7 22,3 1000
x XHP-9 9 20,0 23,2 24,8 1000
x XHP-10 10 22,5 25,7 27,3 1000

XHP-2-x

x - цвет:

(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
E: синий
Y: желтый
M: зеленый

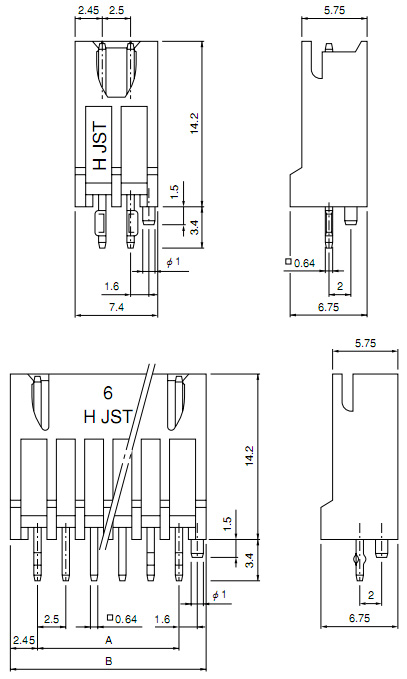

Shrouded header
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
x BH2B-XH-2 2 2,5 5,7 700
x BH3B-XH-2 3 5,0 8,2 500
x BH4B-XH-2 4 7,5 10,7 300
x BH5B-XH-2 5 10,0 13,2 300
x BH6B-XH-2 6 12,5 15,7 250
x BH7B-XH-2 7 15,0 18,2 200
x BH8B-XH-2 8 17,5 20,7 150
x BH9B-XH-2 9 20,0 23,2 150
x BH10B-XH-2 10 22,5 25,7 150

BH2B-XH-2-x

x - цвет:

(нет): натуральный (слоновая кость)

При большом оптовом заказе возможны цвета:
R: красный
C: черный
E: синий
Y: желтый
M: зеленый






  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
