| Разъемы (соединители) >> Разъемы кабель-плата |
XH серия
Шаг 2.5 мм
 | Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000 VAC в течение 1 мин.
 PDF |

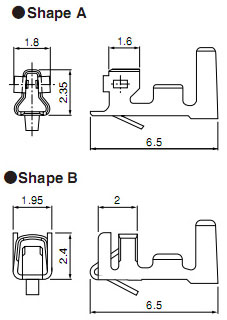

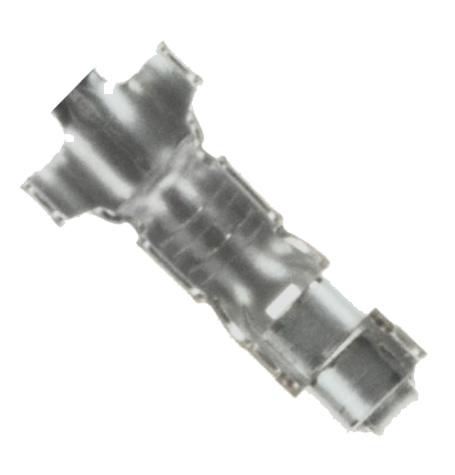

Терминал (контакт)
|
| 34482 |
SXH-001T-P0.6N |
0,13-0,33 |
26-22 |
1,3-1,9 |
5000 |
 |
| 259384 |
SXH-001T-P0.6 |
0,08-0,33 |
28-22 |
0,9-1,9 |
8000 |
| 259386 |
SXH-002T-P0.6 |
0,05-0,13 |
30-26 |
0,9-1,3 |
Материал: Фосфористая бронза, луженая |
|

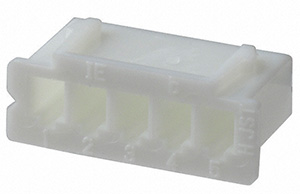

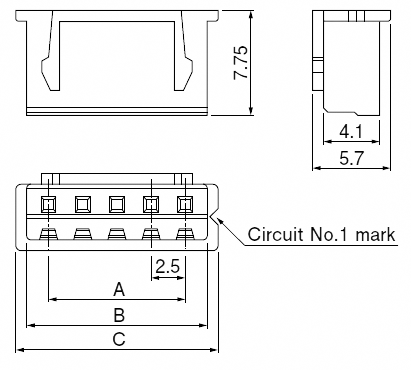

Корпус розетки на провод
 |
| 259388 |
XHP-1 |
1 |
- |
3,2 |
4,8 |
1000 |
 |
| 259390 |
XHP-2 |
2 |
2,5 |
5,7 |
7,3 |

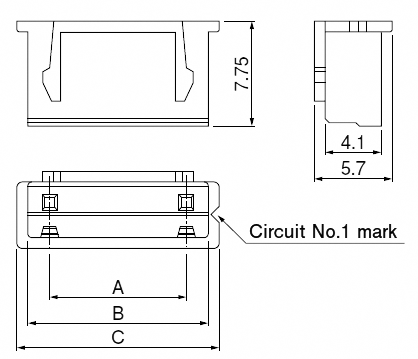

| 259392 |
XHP-2(10.0)-U |
2 |
10,0 |
13,2 |
14,8 |
-u.gif) |
| 259394 |
XHP-3 |
3 |
5,0 |
8,2 |
9,8 |
|
| 259396 |
XHP-4 |
4 |
7,5 |
10,7 |
12,3 |
| 259398 |
XHP-5 |
5 |
10,0 |
13,2 |
14,8 |
| 259400 |
XHP-6 |
6 |
12,5 |
15,7 |
17,3 |
| 259402 |

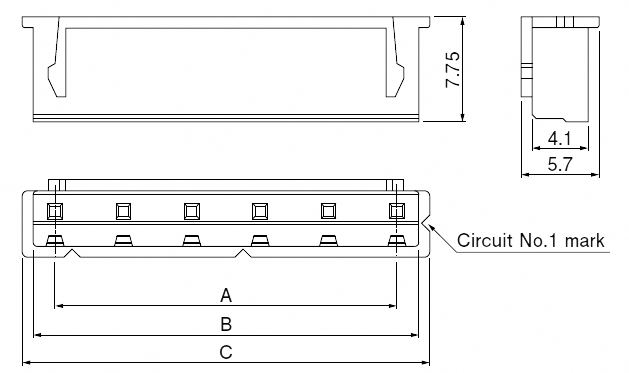

XHP-6(5.0)-U |
6 |
25,0 |
28,2 |
29,8 |
-u.gif) |
| 259404 |
XHP-7 |
7 |
15,0 |
18,2 |
19,8 |
|
| 259406 |
XHP-8 |
8 |
17,5 |
20,7 |
22,3 |
| 259408 |
XHP-9 |
9 |
20,0 |
23,2 |
24,8 |
| 259410 |
XHP-10 |
10 |
22,5 |
25,7 |
27,3 |
| 259411 |
XHP-11 |
11 |
25,0 |
28,2 |
29,8 |
| 259412 |
XHP-12 |
12 |
27,5 |
30,7 |
32,3 |
| 259413 |
XHP-13 |
13 |
30,0 |
33,2 |
34,8 |
| 259414 |
XHP-14 |
14 |
32,5 |
35,7 |
37,3 |
| 259415 |
XHP-15 |
15 |
35,0 |
38,2 |
39,8 |
| 259416 |
XHP-16 |
16 |
37,5 |
40,7 |
42,3 |
| 259417 |
XHP-20 |
20 |
47,5 |
50,7 |
52,3 |
500 |
Материал: нейлон-66 натуральный
|
|

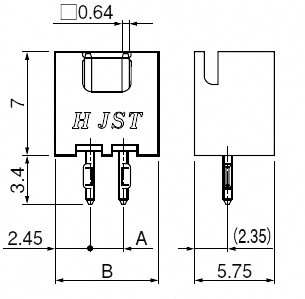

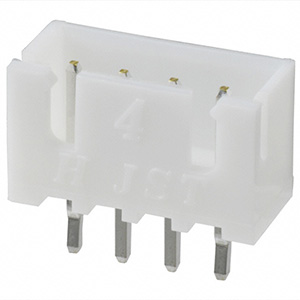

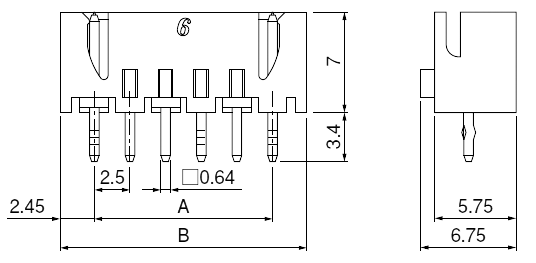

Вилка на плату прямая без направляющих
 |
| 259418 |
B2B-XH-A |
2 |
2,5 |
7,4 | -
1000 |
 |

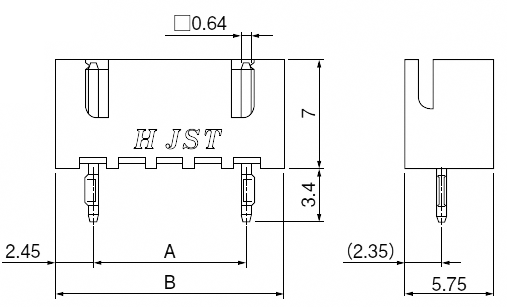

| 259419 |
B2(10.0)B-XH-A-U |
2 |
10,0 |
14,9 | -
b-xh-a-u.gif) |

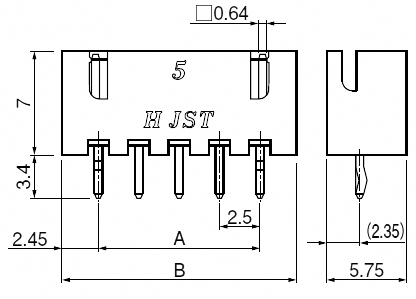

| 259420 |
B3B-XH-A |
3 |
5,0 |
9,9 | -
 |
| 259421 |
B4B-XH-A |
4 |
7,5 |
12,4 | -
500 |
| 259422 |
B5B-XH-A |
5 |
10,0 |
14,9 | -
| 259423 |
B6B-XH-A |
6 |
12,5 |
17,4 | -
| 259424 |
B7B-XH-A |
7 |
15,0 |
19,9 | -
| 259425 |
B8B-XH-A |
8 |
17,5 |
22,4 | -
250 |
| 259428 |
B9B-XH-A |
9 |
20,0 |
24,9 | -
| 259429 |
B10B-XH-A |
10 |
22,5 |
27,4 | -
| 259431 |
B11B-XH-A |
11 |
25,0 |
29,9 | -
| 259432 |
B12B-XH-A |
12 |
27,5 |
32,4 | -
| 259433 |
B13B-XH-A |
13 |
30,0 |
34,9 | -
| 259435 |
B14B-XH-A |
14 |
32,5 |
37,4 | -
| 259436 |
B15B-XH-A |
15 |
35,0 |
39,9 | -
| 259437 |
B16B-XH-A |
16 |
37,5 |
42,4 | -
200 |
| 259438 |
B20B-XH-A |
20 |
47,5 |
52,4 | -
100 |
Материал: нейлон-66 натуральный
|
|

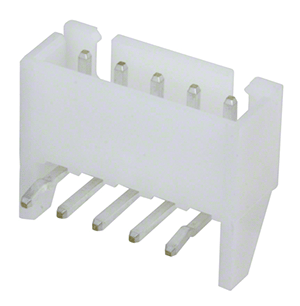

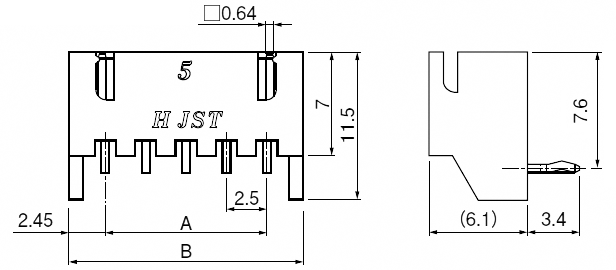

Вилка на плату угловая без направляющих
 |
| 259439 |
S2B-XH-A-1 |
2 |
2,5 |
7,4 | -
1000 |
 |
| 259440 |
S3B-XH-A-1 |
3 |
5,0 |
9,9 | -
| 259441 |
S4B-XH-A-1 |
4 |
7,5 |
12,4 | -
500 |
| 259442 |
S5B-XH-A-1 |
5 |
10,0 |
14,9 | -
| 259443 |
S6B-XH-A-1 |
6 |
12,5 |
17,4 | -
| 259444 |
S7B-XH-A-1 |
7 |
15,0 |
19,9 | -
250 |
| 259445 |
S8B-XH-A-1 |
8 |
17,5 |
22,4 | -
| 259446 |
S9B-XH-A-1 |
9 |
20,0 |
24,9 | -
| 259447 |
S10B-XH-A-1 |
10 |
22,5 |
27,4 | -
| 259448 |
S11B-XH-A-1 |
11 |
25,0 |
29,9 | -
| 259449 |
S12B-XH-A-1 |
12 |
27,5 |
32,4 | -
200 |
| 259450 |
S13B-XH-A-1 |
13 |
30,0 |
34,9 | -
| 259451 |
S14B-XH-A-1 |
14 |
32,5 |
37,4 | -
| 259452 |
S15B-XH-A-1 |
15 |
35,0 |
39,9 | -
100 |
Материал: нейлон-66 натуральный
|
|

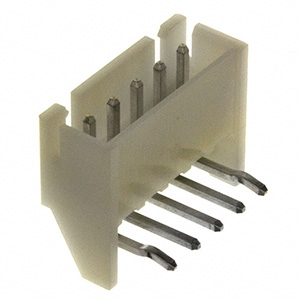

Вилка на плату угловая без направляющих
 |
| 259453 |
S2B-XH-A |
2 |
2,5 |
7,4 | -
1000 |
 |
| 259454 |
S3B-XH-A |
3 |
5,0 |
9,9 | -
| 259455 |
S4B-XH-A |
4 |
7,5 |
12,4 | -
500 |
| 259456 |
S5B-XH-A |
5 |
10,0 |
14,9 | -
| 259457 |
S6B-XH-A |
6 |
12,5 |
17,4 | -
| 259458 |
S7B-XH-A |
7 |
15,0 |
19,9 | -
250 |
| 259459 |
S8B-XH-A |
8 |
17,5 |
22,4 | -
| 259460 |
S9B-XH-A |
9 |
20,0 |
24,9 | -
| 259461 |
S10B-XH-A |
10 |
22,5 |
27,4 | -
| 259462 |
S11B-XH-A |
11 |
25,0 |
29,9 | -
| 259463 |
S12B-XH-A |
12 |
27,5 |
32,4 | -
200 |
| 259464 |
S13B-XH-A |
13 |
30,0 |
34,9 | -
| 259465 |
S14B-XH-A |
14 |
32,5 |
37,4 | -
| 259467 |
S15B-XH-A |
15 |
35,0 |
39,9 | -
100 |
| 259468 |
S16B-XH-A |
16 |
37,5 |
42,4 | -
Материал: нейлон-66 натуральный
|
|

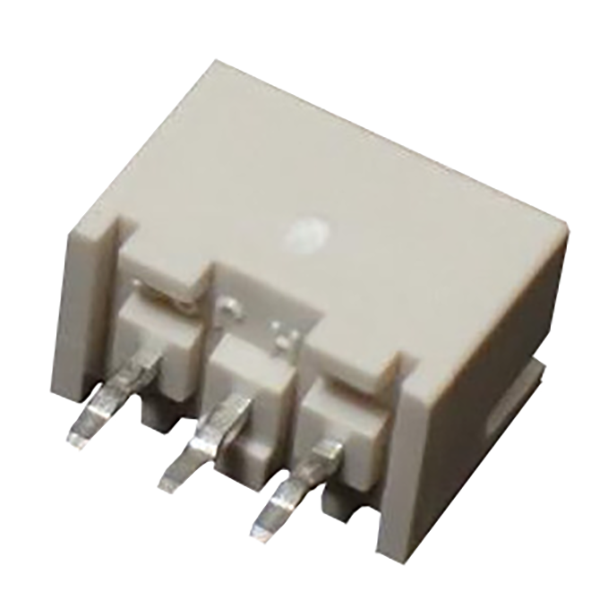

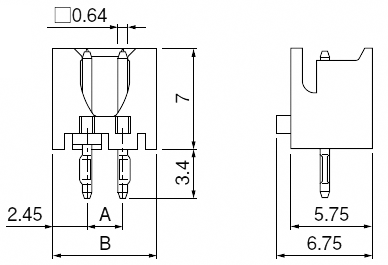

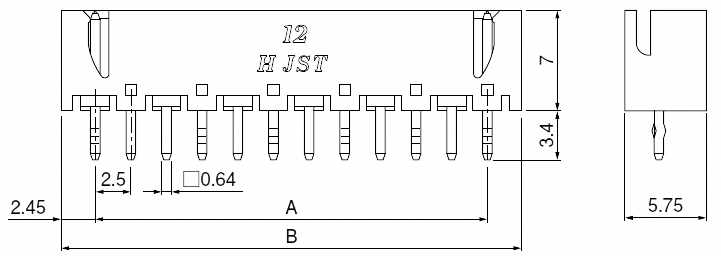

Вилка на плату прямая без направляющих
 |
| 259469 |
B2B-XH-2 |
2 |
2,5 |
7,4 | -
1000 |
 |
| 259470 |
B3B-XH-2 |
3 |
5,0 |
9,9 | -
 |
| 259473 |
B4B-XH-2 |
4 |
7,5 |
12,4 | -
500 |
| 259474 |
B5B-XH-2 |
5 |
10,0 |
14,9 | -
| 259476 |
B6B-XH-2 |
6 |
12,5 |
17,4 | -
| 259478 |
B7B-XH-2 |
7 |
15,0 |
19,9 | -
| 259481 |
B8B-XH-2 |
8 |
17,5 |
22,4 | -
250 |
| 259483 |
B9B-XH-2 |
9 |
20,0 |
24,9 | -
 |
| 259485 |
B10B-XH-2 |
10 |
22,5 |
27,4 | -
| 259487 |
B11B-XH-2 |
11 |
25,0 |
29,9 | -
| 259488 |
B12B-XH-2 |
12 |
27,5 |
32,4 | -
| 259489 |
B13B-XH-2 |
13 |
30,0 |
34,9 | -
| 259490 |
B14B-XH-2 |
14 |
32,5 |
37,4 | -
| 259491 |
B15B-XH-2 |
15 |
35,0 |
39,9 | -
Материал: нейлон-66 стеклонаполненный натуральный
|
|

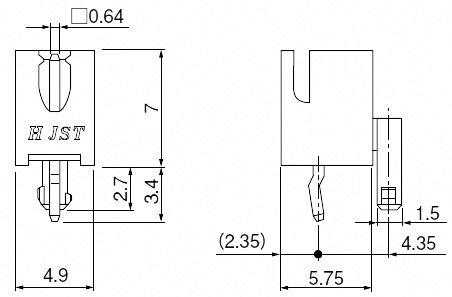

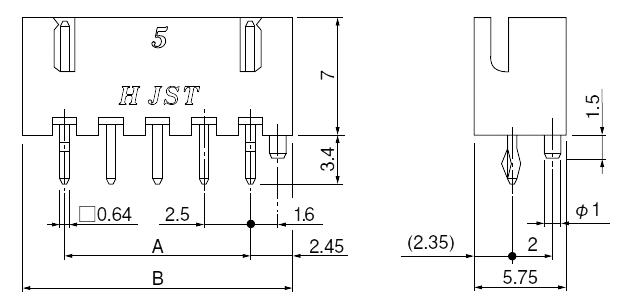

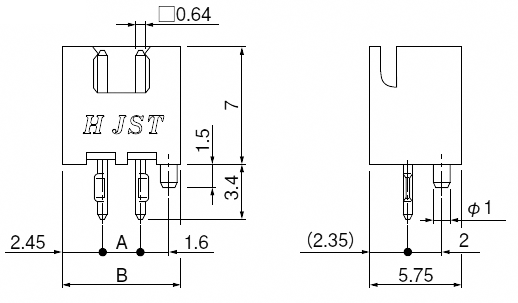

Вилка на плату прямая с направляющими
 |
| 259492 |
B1B-XH-AM |
1 |
- |
- | -
1000 |
 |
| 259494 |
B2B-XH-AM |
2 |
2,5 |
7,4 | -
 |
| 259495 |
B3B-XH-AM |
3 |
5,0 |
9,9 | -
 |

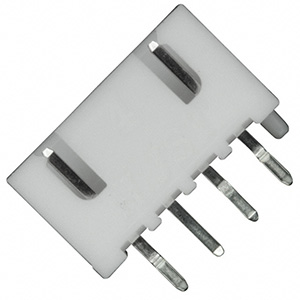

| 259496 |
B4B-XH-AM |
4 |
7,5 |
12,4 | -
500 |
| 259498 |
B5B-XH-AM |
5 |
10,0 |
14,9 | -
| 259499 |
B6B-XH-AM |
6 |
12,5 |
17,4 | -
| 259500 |
B7B-XH-AM |
7 |
15,0 |
19,9 | -
| 259501 |
B8B-XH-AM |
8 |
17,5 |
22,4 | -
250 |
| 259502 |
B9B-XH-AM |
9 |
20,0 |
24,9 | -
| 259503 |
B10B-XH-AM |
10 |
22,5 |
27,4 | -
| 259504 |
B12B-XH-AM |
12 |
27,5 |
32,4 | -
Материал: нейлон-66 натуральный
|
|

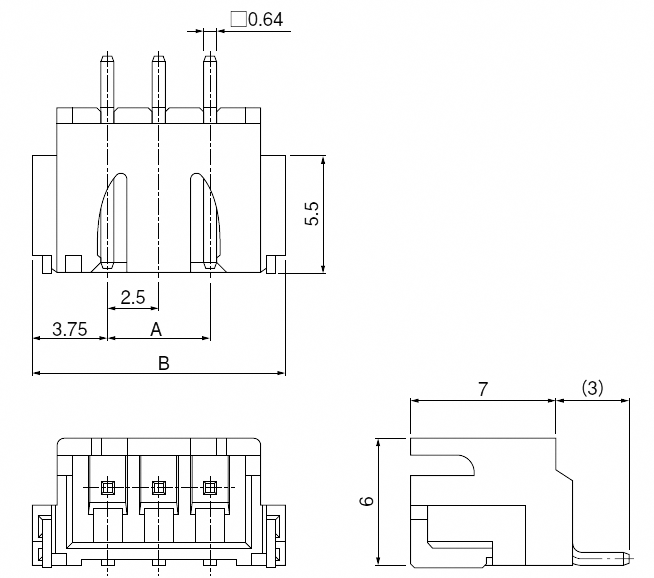

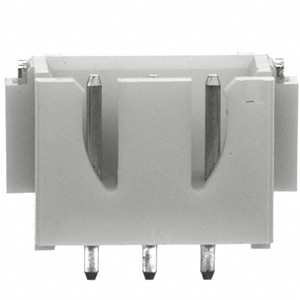

Вилка на плату горизонтальная для поверхностного (SMD) монтажа
 |
| 259505 |
S3B-XH-SM4-TB |
3 |
5,0 |
12,5 | -
500 |
 |
| 259506 |
S4B-XH-SM4-TB |
4 |
7,5 |
15,0 | -
| 259507 |
S6B-XH-SM4-TB |
6 |
12,5 |
20,0 | -
Материал: нейлон-6T натуральный
|
|

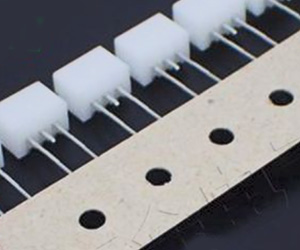

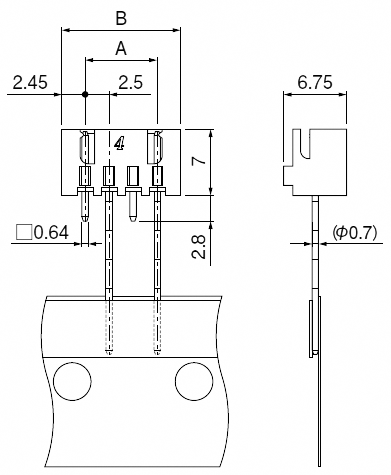

Вилка на плату прямая без направляющих на ленте
 |
| 259508 |
B3B-XH-TV4 |
3 |
5,0 |
9,9 | -
1000 |
 |
| 259510 |
B4B-XH-TV4 |
4 |
7,5 |
12,4 | -
500 |
Материал: нейлон-66 натуральный
|
|

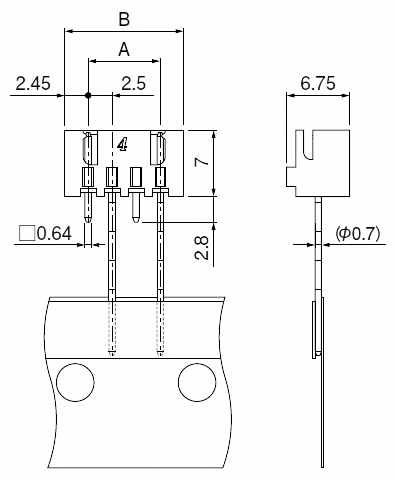

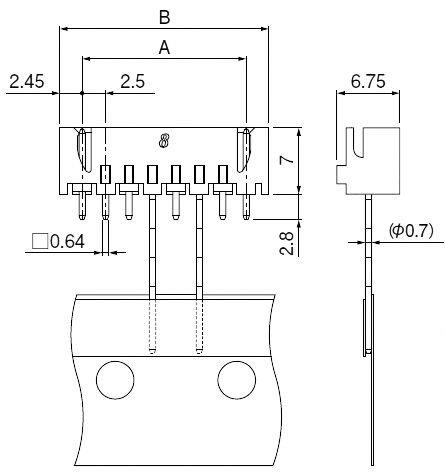

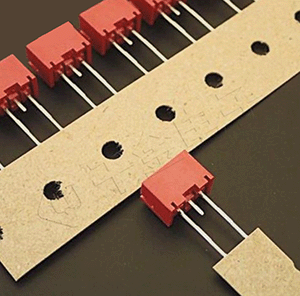

Вилка на плату прямая без направляющих с удлиненными выводами на ленте
 |
| 259511 |
B2B-XH-2-TV4 |
2 |
- |
- | -
1000 |
 |
| 259518 |
B3B-XH-2-TV4 |
3 |
5,0 |
9,9 | -
 |
| 259519 |
B4B-XH-2-TV4 |
4 |
7,5 |
12,4 | -
500 |
| 259520 |
B5B-XH-2-TV4 |
5 |
10,0 |
14,9 | -
| 259521 |
B6B-XH-2-TV4 |
6 |
12,5 |
17,4 | -
| 259522 |
B7B-XH-2-TV4 |
7 |
15,0 |
19,9 | -
| 259523 |
B8B-XH-2-TV4 |
8 |
17,5 |
22,4 | -
Материал: нейлон-66 натуральный
|
|
|
|
|
