Разъемы (соединители) / Разъемы кабель-плата

Разъемы кабель-плата

Шаг 2,5 мм


Серия XM (High box type)

Электрические характеристики:
Номинальный ток: 3A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость: 1000В AC в течение 1 мин.


PDF


Контакты
Код
товара
Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
x SXA- 01T-P0.6 0,22-0,50 24-20 1,5-1,9 8000
x SXA-001T-P0.6 0,08-0,33 28-22 1,2-1,9 8000

Материал: фосфористая бронза, лужение

Корпус розетки
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
x XMP-02V 2 2,5 8,8 1000
x XMP-03V 3 5,0 9,8 1000
x XMP-04V 4 7,5 12,3 1000
x XMP-05V 5 10,0 14,8 500
x XMP-06V 6 12,5 17,3 500
x XMP-07V 7 15,0 19,8 500
x XMP-08V 8 17,5 22,3 500
x XMP-09V 9 20,0 24,8 500
x XMP-10V 10 22,5 27,3 500

Retainer
Код
товара
Марка Кол-во
контактов
Размер, мм Упаковка
A
x XMS-02V 2 2,5 1000
x XMS-03V 3 5,0 1000
x XMS-04V 4 7,5 1000
x XMS-05V 5 10,0 1000
x XMS-06V 6 12,5 1000
x XMS-07V 7 15,0 1000
x XMS-08V 8 17,5 1000
x XMS-09V 9 20,0 1000
x XMS-10V 10 22,5 1000

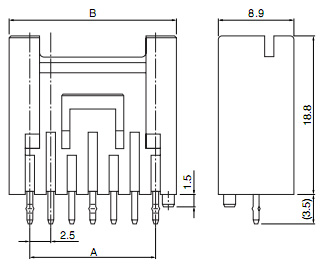

Shrouded header
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
x BH02B-XMSK 2 2,5 8,9 770
x BH03B-XMSK 3 5,0 9,9 700
x BH04B-XMSK 4 7,5 12,4 525
x BH05B-XMSK 5 10,0 14,9 455
x BH06B-XMSK 6 12,5 17,4 385
x BH07B-XMSK 7 15,0 19,9 315
x BH08B-XMSK 8 17,5 22,4 280
x BH09B-XMSK 9 20,0 24,9 245
x BH10B-XMSK 10 22,5 27,4 245



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
