Разъемы (соединители)

Разъемы кабель-плата

Шаг 2,54 мм


Серия RE

Электрические характеристики:
Номинальный ток: 2A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -55...+85°С
Сопротивление контактов: <15 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.


PDF

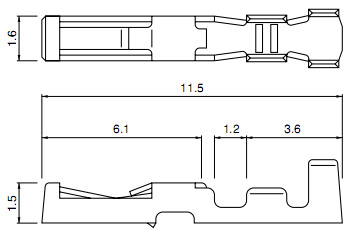

Контакты
Код
товара
Марка Провода Finish Упаковка
мм2 AWG# Изоляция
O.D. (мм)
x RF-SC2210 0,05-0,22 30-24 0,9-1,5 Nickel-undercoated,
Mating part;
gold-plated
Crimping part;
tin-plated
(reflow treatment)
10000
x RF-SC2290 Tin-plated
(reflow treatment)

Материал: фосфористая бронза

Корпус розетки
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
x RE-02 2 2,54 5,08 1000
x RE-04 4 7,62 10,16 1000
x RE-05 5 10,16 12,70 1000
x RE-08 8 17,78 20,32 500
x RE-09 9 20,32 22,86 500

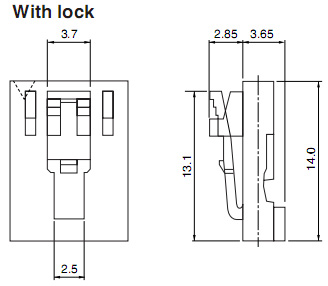

Корпус розетки
Код товара Марка Кол-во
контактов
Упаковка
x RE-L04 4 1000

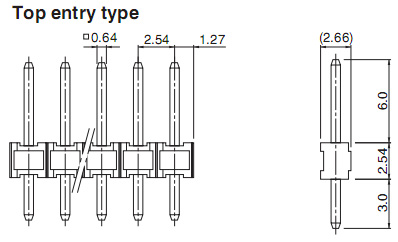

Header
Код
товара
Марка Материал Finish
Wafer Post
x RE-H(*)2TD-1130 PBT,
UL94V-0,
черный
Латунь Nickel-undercoated,
gold-plated
x RE-H(*)2TD-1190 Copper-undercoated,
tin-plated
(reflow treatment)

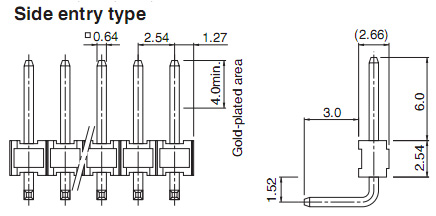

Header
Код
товара
Марка Материал Finish
Wafer Post
x RE-H(*)2SD-1110 PBT,
UL94V-0,
черный
Латунь Nickel-undercoated,
Mating part; gold-plated
Solder tail; tin-plated
(reflow treatment)
x RE-H(*)2SD-1190 Copper-undercoated,
tin-plated
(reflow treatment)

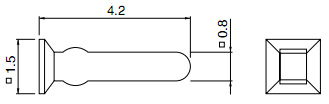

Polarizing key
Код товара Марка Упаковка
x PK-RF-1 10000



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
