Разъемы кабель-плата

Шаг 3,96 мм

Серия SDN
	Электрические характеристики: Номинальный ток: 7A AC, DC Номинальное напряжение: 250В AC, DC Рабочая температура: -25...+85°С Сопротивление изоляции: >1000 МОм Диэлектрическая стойкость: 1500В AC в течение 1 мин. PDF

Контакты

Марка	Провода			Упаковка
Марка	мм²	AWG#	Изоляция O.D. (мм)	Упаковка
SDN-21T-P1.5	0,33-0,83	22-18	1,6-3,0	5000

Материал: фосфористая бронза, лужение

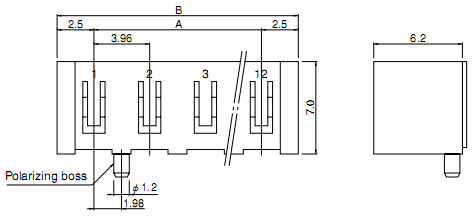

Корпус розетки

Марка		Кол-во контактов	Размеры, мм		Упаковка
Without polarizing boss	With polarizing boss	Кол-во контактов	A	B	Упаковка
2P-SDN	2P-SDN-A	2	3,96	8,96	1000
3P-SDN	3P-SDN-A	3	7,92	12,92	1000
4P-SDN	4P-SDN-A	4	11,88	16,88	1000
5P-SDN	5P-SDN-A	5	15,84	20,84	1000
6P-SDN	6P-SDN-A	6	19,80	24,80	500
7P-SDN	7P-SDN-A	7	23,76	28,76	500
8P-SDN	8P-SDN-A	8	27,72	32,72	500
9P-SDN	9P-SDN-A	9	31,68	36,68	500
10P-SDN	10P-SDN-A	10	35,64	40,64	500
11P-SDN	11P-SDN-A	11	39,60	44,60	500
12P-SDN	12P-SDN-A	12	43,56	48,56	500
