Разъемы (соединители)

Разъемы кабель-плата

Шаг 3,96 мм


Серия VH (High box type)

Электрические характеристики:
Номинальный ток: 7A, 10A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.


PDF


Контакты
Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
SVH-21T-P1.1 0,33-0,83 22-18 1,7-3,0 4500
SVH-41T-P1.1 0,5-1,25 20-16 1,7-3,0 3500

Материал: фосфористая бронза, лужение

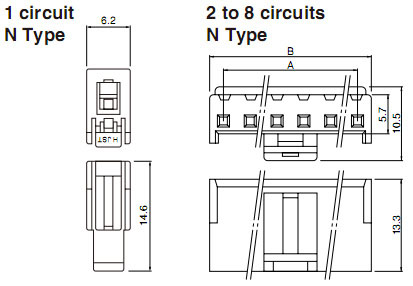

Корпус розетки
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
VHR-1N 1 - - 1000
VHR-2N 2 3,96 7,86 1000
VHR-3N 3 7,92 11,82 1000
VHR-4N 4 11,88 15,78 1000
VHR-5N 5 15,84 19,74 1000
VHR-6N 6 19,80 23,70 500
VHR-7N 7 23,76 27,66 500
VHR-8N 8 27,72 31,62 500

VHR-2N-x

x - цвет:

(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
BL: синий
M: зеленый

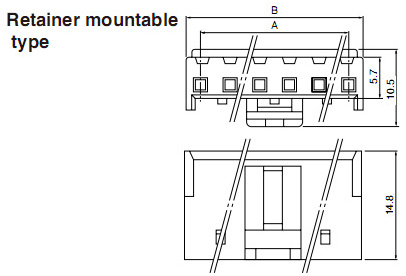

Корпус розетки
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
VHRR-3N 3 7,92 11,82 1000
VHRR-5N 5 15,84 19,74 1000
VHRR-7N 7 23,76 27,66 500
VHRR-8N 8 27,72 31,62 500

VHRR-3N-x

x - цвет:

(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
BL: синий
M: зеленый


Retainer
Марка Кол-во
контактов
Размер, мм Упаковка
A
VHS-2V 2 3,70 1000
VHS-3V 3 7,52 1000
VHS-5V 5 15,44 1000
VHS-7V 7 23,36 1000
VHS-8V 8 27,32 1000
VHS-9V 9 31,28 1000

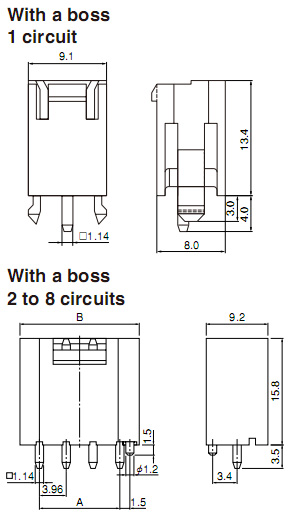

Shrouded header
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
BH1P-VH-1 1 - - 500
BH2P-VH-1 2 3,96 9,80 250
BH3P-VH-1 3 7,92 13,76 200
BH4P-VH-1 4 11,88 17,72 150
BH5P-VH-1 5 15,84 21,68 100
BH6P-VH-1 6 19,80 25,64 100
BH7P-VH-1 7 23,76 29,60 100
BH8P-VH-1 8 27,72 33,56 100

BH1P-VH-1-x

x - цвет:

(нет): натуральный (слоновая кость)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
BL: синий
M: зеленый




  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
