Разъемы (соединители)

Разъемы кабель-плата

Шаг 3,96 мм

Серия VH

Электрические характеристики:
Номинальный ток: 10A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.


PDF
Терминал (контак) обжимной для розетки на кабель
Код товара Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
214682 SVH-21T-P1.1 0,33-0,83 22-18 1,7-3,0 4500
214683 SVH-41T-P1.1 0,5-1,25 20-16 1,7-3,0 3500

Материал: бронза фосфористая луженая
Корпус розетки
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214671 VHR-2N 2 3,96 7,86 1000
214672 VHR-3N 3 7,92 11,82 1000
214673 VHR-4N 4 11,88 15,78 1000
214674 VHR-5N 5 15,84 19,74 1000
214675 VHR-6N 6 19,80 23,70 500
214676 VHR-7N 7 23,76 27,66 500
214677 VHR-8N 8 27,72 31,62 500
214678 VHR-9N 9 31,68 35,58 500
214679 VHR-10N 10 35,64 39,54 500
214680 VHR-11N 11 39,60 43,50 500

VHR-2N-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
BL: синий
M: зеленый
D: оранжевый
Y: желтый
PK: розовый
H: серый
Корпус розетки
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214684 VHR-2M 2 3,96 7,86 1000
214685 VHR-3M 3 7,92 11,82 1000
214686 VHR-4M 4 11,88 15,78 1000
214687 VHR-5M 5 15,84 19,74 1000
214688 VHR-6M 6 19,80 23,70 500
214689 VHR-7M 7 23,76 27,66 500
214690 VHR-9M 9 31,68 35,58 500

VHR-2M-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
BL: синий
M: зеленый
D: оранжевый
Y: желтый
PK: розовый
H: серый
Корпус розетки
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214693 VHRR-2N 2 3,96 7,86 1000
214694 VHRR-3N 3 7,92 11,82 1000
214695 VHRR-5N 5 15,84 19,74 1000
214696 VHRR-7N 7 23,76 27,66 500
214697 VHRR-8N 8 27,72 31,62 500
214698 VHRR-9N 9 31,68 35,58 500

VHRR-2N-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
BL: синий
M: зеленый
D: оранжевый
Y: желтый
PK: розовый
H: серый


Фиксатор
Код товара Марка Кол-во
контактов		 Размер, мм Упаковка
A
214699 VHS-2V 2 3,70 1000
214700 VHS-3V 3 7,52 1000
214701 VHS-5V 5 15,44 1000
214702 VHS-7V 7 23,36 1000
214703 VHS-8V 8 27,32 1000
214704 VHS-9V 9 31,28 1000

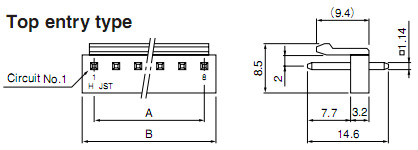

Вилка на плату прямая с защелкой
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214705 B2P-VH 2 3,96 7,86 1000
214706 B3P-VH 3 7,92 11,82 1000
214707 B4P-VH 4 11,88 15,78 500
214708 B5P-VH 5 15,84 19,74 500
214709 B6P-VH 6 19,80 23,70 250
214710 B7P-VH 7 23,76 27,66 250
214711 B8P-VH 8 27,72 31,62 200
214712 B9P-VH 9 31,68 35,58 200
214713 B10P-VH 10 35,64 39,54 200

B2P-VH-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
TR: томатно-красный
BL: синий
M: зеленый
O: оранжевый
Y: желтый
PK: розовый
H: серый

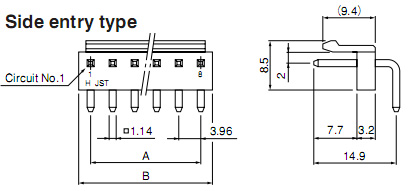

Вилка на плату угловая с защелкой
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214714 B2PS-VH 2 3,96 7,86 1000
214715 B3PS-VH 3 7,92 11,82 500
214716 B4PS-VH 4 11,88 15,78 500
214717 B5PS-VH 5 15,84 19,74 250
214718 B6PS-VH 6 19,80 23,70 250
214719 B7PS-VH 7 23,76 27,66 250
214720 B8PS-VH 8 27,72 31,62 200
214721 B9PS-VH 9 31,68 35,58 200
214722 B10PS-VH 10 35,64 39,54 100

B2P-VH-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BК: черный
R: красный
TR: томатно-красный
BL: синий
M: зеленый
O: оранжевый
Y: желтый
PK: розовый
H: серый

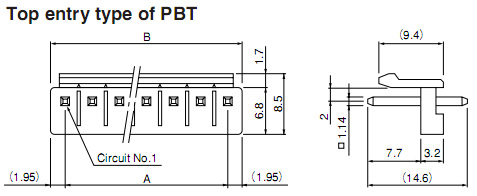

Вилка на плату прямая с защелкой
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214723 B2P-VH-B 2 3,96 7,86 1000
214724 B3P-VH-B 3 7,92 11,82 1000
214725 B4P-VH-B 4 11,88 15,78 500
214726 B5P-VH-B 5 15,84 19,74 500
214727 B6P-VH-B 6 19,80 23,70 250
214728 B7P-VH-B 7 23,76 27,66 250
214729 B8P-VH-B 8 27,72 31,62 200
214730 B9P-VH-B 9 31,68 35,58 200
214731 B10P-VH-B 10 35,64 39,54 200
214732 B11P-VH-B 11 39,60 43,50 200

B2P-VH-B-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
C: черный
R: красный
E: синий
M: зеленый
Y: желтый

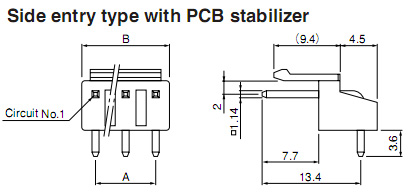

Вилка на плату угловая с защелкой
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214733 S2P-VH 2 3,96 7,86 1000
214734 S3P-VH 3 7,92 11,82 500
214735 S4P-VH 4 11,88 15,78 500
214736 S5P-VH 5 15,84 19,74 250
214737 S6P-VH 6 19,80 23,70 250
214738 S7P-VH 7 23,76 27,66 250

S2P-VH-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
BK: черный
R: красный
BL: синий
Y: желтый
M: зеленый

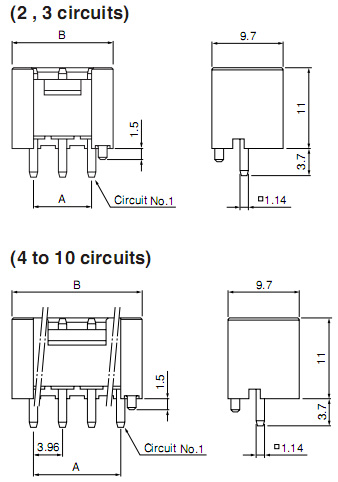

Вилка на плату прямая закрытая
Код товара Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
214662 B2P-VH-FB-B 2 3,96 9,80 250
214663 B3P-VH-FB-B 3 7,92 13,76 200
214664 B4P-VH-FB-B 4 11,88 17,72 150
214665 B5P-VH-FB-B 5 15,84 21,68 200
214666 B6P-VH-FB-B 6 19,80 25,64 200
214667 B7P-VH-FB-B 7 23,76 29,60 100
214668 B8P-VH-FB-B 8 27,72 33,56 100
214669 B9P-VH-FB-B 9 31,68 37,52 100
214670 B10P-VH-FB-B 10 35,64 41,48 125

B2P-VH-FB-B-x

x - цвет:
(нет): натуральный (белый)

При большом оптовом заказе возможны цвета:
R: красный
C: черный
E: синий
M: зеленый
Y: желтый
O: оранжевый
H: серый
PK: розовый
