Разъемы (соединители) / Разъемы кабель-плата

Разъемы кабель-плата

Шаг 5,0 мм


Серия DV

Электрические характеристики:
Номинальный ток: 5A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.


PDF

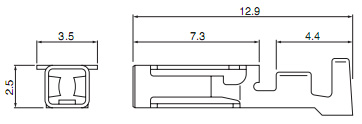

Контакты
Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
SDY-01T-P1.6ASV 0,22-0,5 24-20 1,5-2,7 6000

Материал: фосфористая бронза, лужение

Корпус розетки
Марка Кол-во
контактов
Размеры, мм Упаковка
A B C
DVR-02V-S 2 7,5 12,5 21,7 500
DVR-03V-S 3 12,5 17,5 26,7 500
DVR-04V-S 4 17,5 22,5 31,7 500
DVR-05V-S 5 22,5 27,5 36,7 500
DVR-06V-S 6 27,5 32,5 41,7 500

Header
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
B02B-DVS-L 2 7,5 12,5 500
B03B-DVS-L 3 12,5 17,5 500
B04B-DVS-L 4 17,5 22,5 250
B05B-DVS-L 5 22,5 27,5 250
B06B-DVS-L 6 27,5 32,5 200

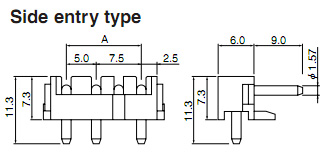

Header
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
S02B-DVS-L 2 7,5 12,5 250
S03B-DVS-L 3 12,5 17,5 250
