Разъемы (соединители) >> Разъемы кабель-плата

NV серия

Шаг 5.0 мм



Электрические характеристики:
Номинальный ток: 5 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500 VAC в течение 1 мин.


PDF


Терминал (контакт)

Код
товара
Марка Провода Упаковка
мм2 AWG# Диаметр
изоляции
O.D.,мм
252275 SVH-21T-P1.1 0,33-0,83 22-18 1,7-3,0 4500
252276 SVH-41T-P1.1 0,5-1,25 20-16 1,7-3,0 3500

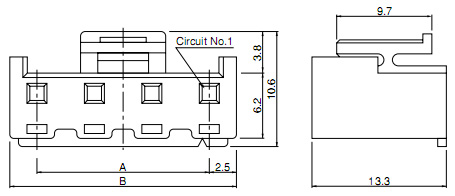

Корпус розетки на провод


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
252277 NVR-02 2 5.0 10.0 1000
252278 NVR-03 3 10.0 15.0 500
252279 NVR-04 4 15.0 20.0 1000

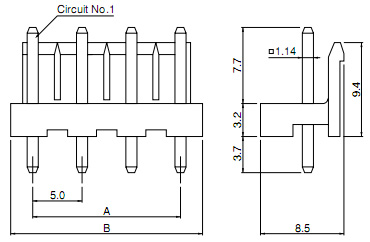

Вилка на плату прямая для выводного монтажа


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
252280 B02P-NV 2 5.0 10.0 1000
252281 B03P-NV 3 10.0 15.0 700
252282 B04P-NV 4 15.0 20.0 500



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
