Разъемы (соединители) / Разъемы кабель-плата

Разъемы кабель-плата

Шаг 5,0 мм


Серия SV

Электрические характеристики:
Номинальный ток: 5A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.


PDF


Контакты
Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
SVF-01T-1.5N 0,2-0,5 24-20 1,5-2,5 4000

Материал: латунь, лужение

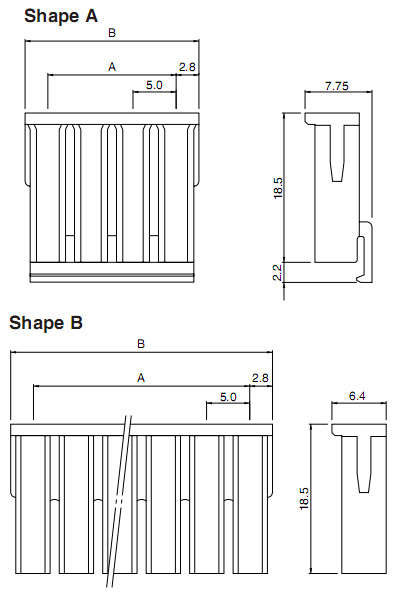

Корпус розетки
Марка Кол-во
контактов
Shape Размеры, мм Упаковка
A B
S2P-SVF 2 A 5,0 10,6 1000
S4P-SVF 4 A 15,0 20,6 500
S6P-SVF 6 B 25,0 30,6 500
S8P-SVF 8 B 35,0 40,6 200
S10P-SVF 10 B 45,0 50,6 200

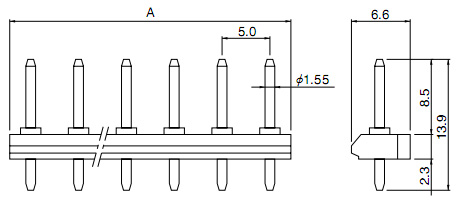

Header
Марка Кол-во
контактов
Размер, мм Упаковка
A
RTB-1.5-02F 2 10,0 1000
RTB-1.5-04F 4 20,0 500
RTB-1.5-06F 6 30,0 250
RTB-1.5-08F 8 40,0 200
RTB-1.5-10F 10 50,0 100



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
