Разъемы кабель-плата

Шаг 5,0 мм

Серия V

Электрические характеристики:
Номинальный ток: 5A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.

PDF

Контакты

Марка	Провода			Упаковка
Марка	мм²	AWG#	Изоляция O.D. (мм)	Упаковка
SVF-01T-1.5A	0,13-0,5	26-20	1,3-2,7	15000

Материал: латунь, лужение

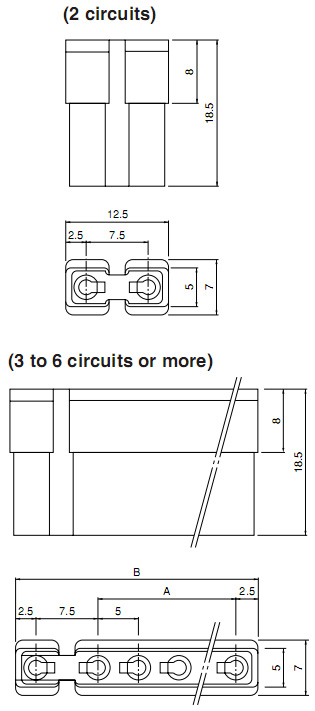

Корпус розетки

Марка	Марка	Кол-во контактов	Размеры, мм		Упаковка
Марка	Марка	Кол-во контактов	A	B	Упаковка
2P-SVF	2P-SVF-V	2	-	-	1000
3P-SVF	3P-SVF-V	3	5,0	17,5	1000
4P-SVF	4P-SVF-V	4	10,0	22,5	500
5P-SVF	5P-SVF-V	5	15,0	27,5	500
6P-SVF	6P-SVF-V	6	20,0	32,5	500

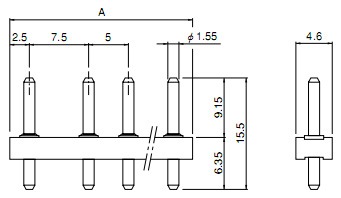

Header

Марка	Кол-во контактов	Размер, мм	Упаковка
Марка	Кол-во контактов	A	Упаковка
RTB-1.5-2P	2	12,5	1000
RTB-1.5-3P	3	17,5	1000
RTB-1.5-4P	4	22,5	500
RTB-1.5-5P	5	27,5	500
RTB-1.5-6P	6	32,5	250
