Разъемы (соединители) / Разъемы кабель-плата

Разъемы кабель-плата

Шаг 5,0 мм


Серия WPJ

Электрические характеристики:
Номинальный ток: 7A AC, DC
Номинальное напряжение: 300В AC, DC
Рабочая температура: -25...+85°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.


PDF


Влагонезащищенный тип
Контакты

Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
SWPJR-21T-M0.5 0,33-0,83 22-18 2,32-2,83 4500
SWPJR-21T-M0.5A 0,33-0,83 22-18 1,52-2,03 4500

Материал: медный сплав, лужение

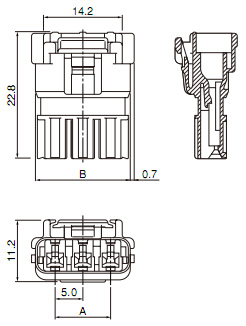

Корпус розетки
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
WPJR-02V-1-S 2 - 12,1 1000
WPJR-03V-1-S 3 10,0 17,1 1000

WPJR-02V-1-x

x - цвет:

S: натуральный

При большом оптовом заказе возможны цвета:
R: красный
E: синий


Header
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
B02B-WPJSS-1 2 - 14,2 400
B03B-WPJSS-1 3 10,0 19,2 300

B02B-WPJxS-1

x - цвет:

S: натуральный

При большом оптовом заказе возможны цвета:
R: красный
E: синий


Влагозащищенный тип
Контакты

Марка Провода Упаковка
мм2 AWG# Изоляция
O.D. (мм)
SWPJR-21T-M0.5 0,33-0,83 22-18 2,32-2,83 4500

Материал: медный сплав, лужение

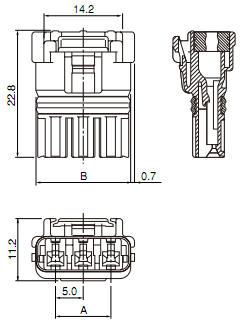

Корпус розетки
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
02R-WPJV-1-SMM 2 - 12,1 240
03R-WPJV-1-SMM 3 10,0 17,1 192

02R-WPJV-1-xMM

x - цвет:

S: натуральный

При большом оптовом заказе возможны цвета:
R: красный
E: синий


Header
Марка Кол-во
контактов
Размеры, мм Упаковка
A B
B02B-WPJSS-1 2 - 14,2 400
B03B-WPJSS-1 3 10,0 19,2 300

B02B-WPJxS-1

x - цвет:

S: натуральный

При большом оптовом заказе возможны цвета:
R: красный
E: синий
