Разъемы кабель-плата

Шаг 5,08 мм

Серия LC-L

Электрические характеристики:
Номинальный ток: 5A AC, DC
Номинальное напряжение: 250В AC, DC
Рабочая температура: -25...+90°С
Сопротивление контактов: <10 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1500В AC в течение 1 мин.

PDF

Контакты

Марка	Провода			Упаковка
Марка	мм²	AWG#	Изоляция O.D. (мм)	Упаковка
SLC-001T-P2.0	0,13-0,33	26-22	1,3-1,7	3000
SLC-001T-P2.0	0,13+0,13	26+26	1,3+1,3
SLC-02T-P2.0	0,5-0,75	20-18	1,9-2,1
SLC-02T-P2.0	0,13+0,22... 0,33+0,33	26+24... 22+22	1,3+1,5... 1,7+1,7

Материал: фосфористая бронза, лужение

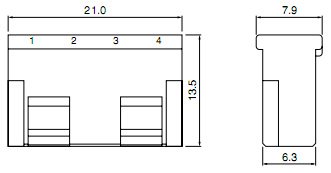

Корпус розетки

Марка	Упаковка
LCP-04L	500

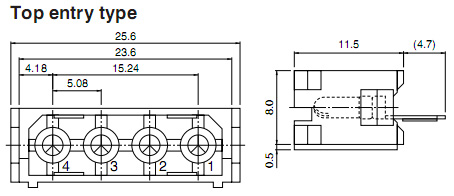

Shrouded header

Марка	Упаковка
LC-04T	100

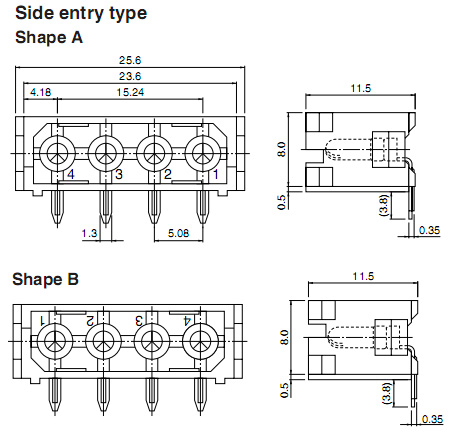

Shrouded header

Марка	Shape	Упаковка
LC-04A	A	100
LC-04B	B	100

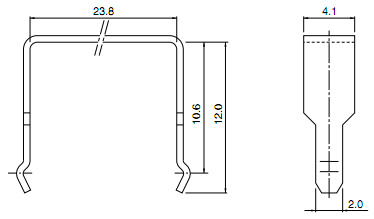

Housing clamp

Марка	Упаковка
LCC-04	500
