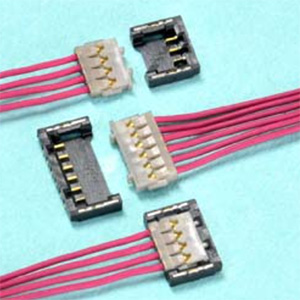

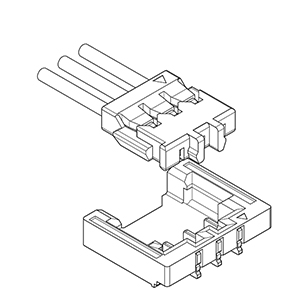

ACHF серия

Шаг 1.2 мм

Электрические характеристики:
Номинальный ток: 1.0-2.5 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

PDF

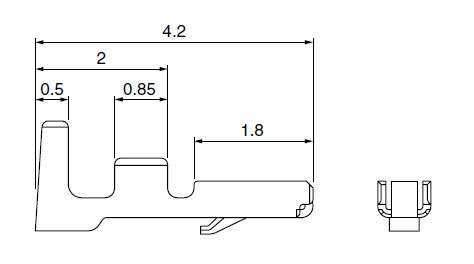

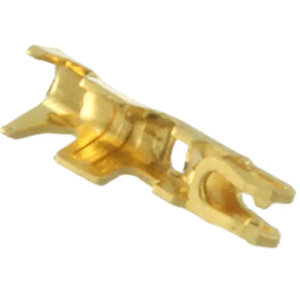

Терминал (контакт) для розетки на провод

Код товара	Марка	Провода			Упаковка шт.	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
81475	SACHF-003GAC-P0.2	0,05-0,08	30-28	0,5-0,63	40000

Материал:
фосфористая бронза луженая

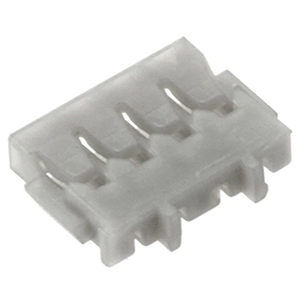

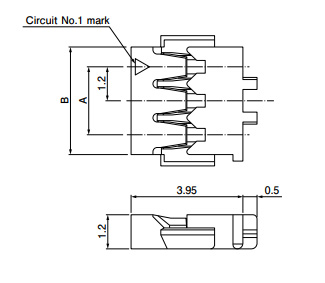

Корпус розетки на провод

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
			A	B
81477	ACHFR-03V-H	3	2.4	3.8	1000
81478	ACHFR-04V-H	4	3.6	5.0
81479	ACHFR-06V-H	6	6.0	7.4

Материал: PBT, UL94V-HB, серый

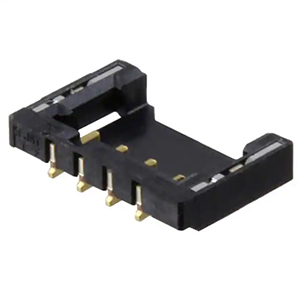

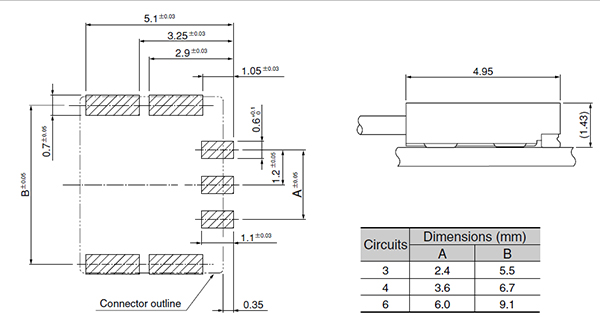

Вилка SMD горизонтальная на плату

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
			A	B
81480	BM03B-ACHFKS-GACN-ETF	3	2.4	6.1	6000
81481	BM04B-ACHFKS-GACN-ETF	4	3.6	7.3
81482	BM06B-ACHFKS-GACN-ETF	6	6.0	9.7

Материал: контакт: медный сплав, покрытый никелем, позолоченный (никелевая полоса)
корпус: термостойкая смола, UL94V-0, черный
армирование: медный сплав, покрытый медью, луженый (обработка оплавлением)
